【導讀】S 參數 是SI與RF領域工程師必備的基礎知識,大家很容易從網絡或書本上找到S,Y,Z參數的說明,筆者也在多年前寫了S參數 -- 基礎篇。但即使如此,在相關領域打滾多年的人, 可能還是會被一些問題困擾著。你懂S參數嗎? 請繼續往下看...
一、個別參數與串聯S參數的差別
問題1:為何有時候會遇到每一段的S參數個別看都還好,但串起來卻很差的情況(loss不是1+1=2的趨勢)?
Quick answer : 如果每一線段彼此連接處的real port Zo是匹配的,那loss會是累加的趨勢,但若每一線段彼此連接處的real port Zo差異很大,那就會看到loss不是累加的趨勢,因?yàn)榇拥慕用嫔蠒卸嘣黾拥姆瓷鋼p失。

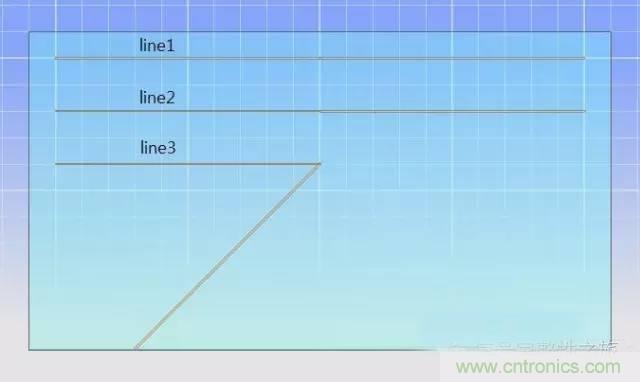

下圖所示的三條傳輸線
Line1是一條100mm長,特性阻抗設計在50ohm的微帶線,左邊50mm,右邊50mm。
Line2也是一條100mm長的微帶線,左邊50mm維持特性阻抗50ohm,但右邊50mm線寬加倍,特性阻抗變 小到33。
Line3也是一條100mm長的微帶線,左邊50mm維持特性阻抗50ohm,但右邊50mm線寬加倍,特性阻抗變 小到33,且呈135o轉折。
觀察Line1的S21發現,左右兩段的S參數有累加特性

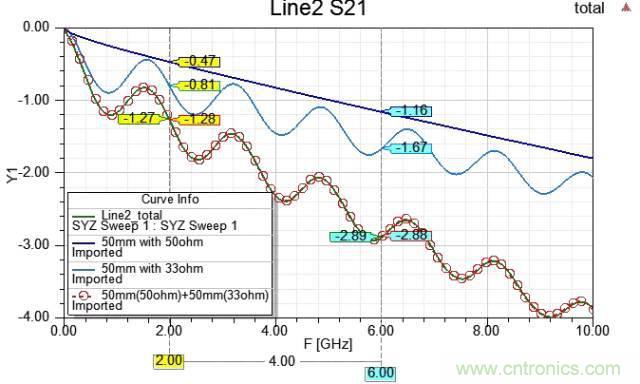

觀察Line2, Line3的S21發現, 整條線的S參數比起左右兩段個別看的S參數之累加差一些
問題2:為何各別抽BGA與PCB的S參數后,在Designer內串接看總loss,與直接抽BGA+PCB看S參數的結果不同?
Quick answer : 這與結構在3D空間上的交互影響,還有下port位置有時也有影響。

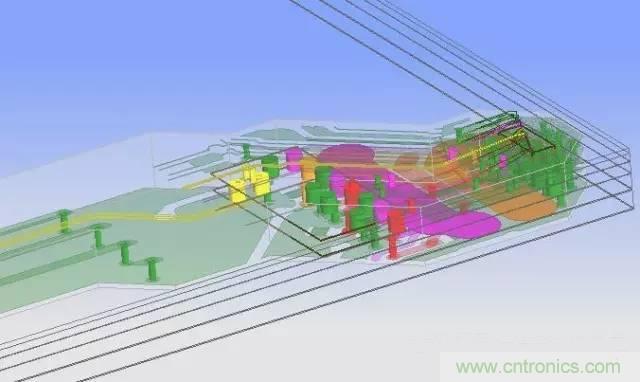

下圖所示是兩層板BGA封裝,放上有完整參考平面的PCB兩層板, 這是在消費性電子產品很常見的應用條件。

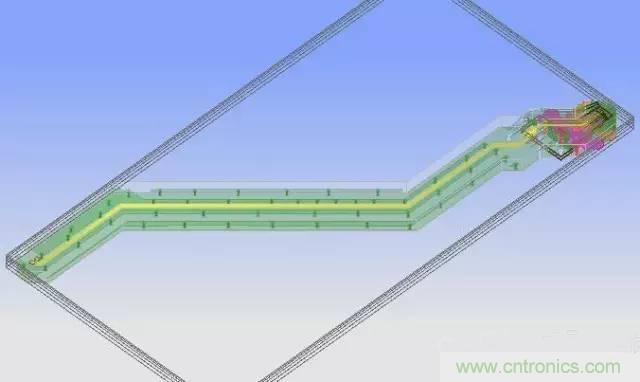

黃色是高速的差動對訊號,其在PCB上走線的部分,有很好的完整參考平面,但在BGA端則完全沒有參考平面。
HFSS 3D Layout模擬結果
二、雙埠S參數對地回路效應的處理
問題1:RLC等效電路可以估出訊號線與地回路每一段的RLC特性,但S參數卻不行,原因是什么? S參數帶有地回路的寄生效應嗎?
Quick answer : RLC等效電路是terminal base model,而S參數是port base model,后者看的昰一個port的正負兩端之間的差值。公眾號 濾波器 所以S參數雖然有含地回路(return path)寄生效應,但無法單獨分離出地回路的影響。
問題2:在Designer匯入S參數模型時,可以選擇該S參數的電路符號要不要有每一個port的reference ground (negative terminal),或是使用common ground,使用common ground是否表示把每個port的negative terminal短路,會忽略地回路的寄生效應嗎?
Quick answer : 使用common ground,并不會把return path兩端short,S參數本身已經內含地回路的效應。
三、兩個2-port 能否組成一個4-port
兩個2-port S參數,有可能組成一個4-port S參數嗎?

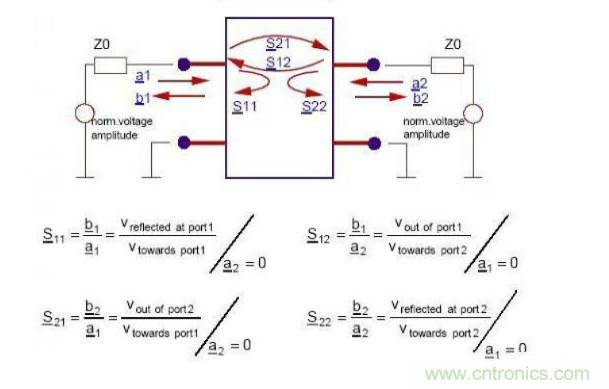

Quick answer : No. 一個2-port S參數,內涵2x2 (4) matrix單元,即S11, S12, S21, S22,而一個4-port S參數,需內涵4x4 (16) matrix單元。所以明顯的,當有兩條線的兩個2-port S參數,并不足以充分且唯一定義一個4-port S參數,即這兩條"之間"的近端耦合與遠程耦合條件并未被定義。換言之,一個4-port S參數可以簡化(reduce order)分離出兩個2-port S參數,但反之不然。
四、3D模型S參數串連的差別
全3D模型的S參數,與分開的3D模型S參數串連的差別
常見的問題是:封裝與PCB板單獨抽S參數后,再于電路仿真軟件串接S參數,這樣的做法跟把封裝與PCB直接在仿真軟件中3D貼合抽S參數會有怎樣的差異?
Quick answer : 封裝與PCB間在Z軸上的空間耦合路徑,只有把封裝與PCB直接在仿真軟件中3D貼合抽S參數時,才會被考慮。這樣的做法當然是最準的做法,公眾號 濾波器 但需不需要每個案子都一定 非得這么做不可,其實取決于結構與帶寬考慮。當這條路徑的耦合效應影響,在您所設計的結構下,在一定帶寬以上的影響不能被忽略時,就必須考慮。
五、Port阻抗的設定
Port阻抗的設定,對S參數本質上,與S參數的使用上,有沒有影響?
Quick answer : 雖然renormalize不同的port阻抗,會得到不同的S參數曲線,但該N-port model所定義的物理效應本質上是相同的。所以對于model的使用,理論上沒影響,但實際上 因?yàn)閠ool的transient analysis的數值處理能力(fitting ability)不同,有些時候有影響。
打個比方,在SIwave v4.0很早期的文件,會建議訊號的port阻抗設50ohm,而電源的port阻抗設0.1~1ohm,但目前的SIwave其實就不需要特別這么做,即你可以延續之前的設定習慣,或是全部都renormalize 50ohm,SIwave吐出的S參數代到Designer去用,都可以得到一樣的結果。如果您使用其他的tool有遇到設不同的port阻抗,得到時域模擬結果不同的情況,建議您可以試試SIwave。
六、Export S參數模型時
Export S參數模型時,有沒有做port renormalize to 50ohm,對使用S參數有沒有影
Quick answer : No
七、問題與討論
(1) S參數無法匯入怎么辦?
Ans:首先檢查tool是否反饋任何錯誤訊息,再來以文本編輯器打開該S參數,檢查其頻點描述定義是否是遞增排列(frequency monotonicity)。會出現這種烏龍錯誤,通常是有人手動編輯去修改S參數造成。
(2) S參數因?yàn)閜ort數過多導致模擬耗時怎么辦?

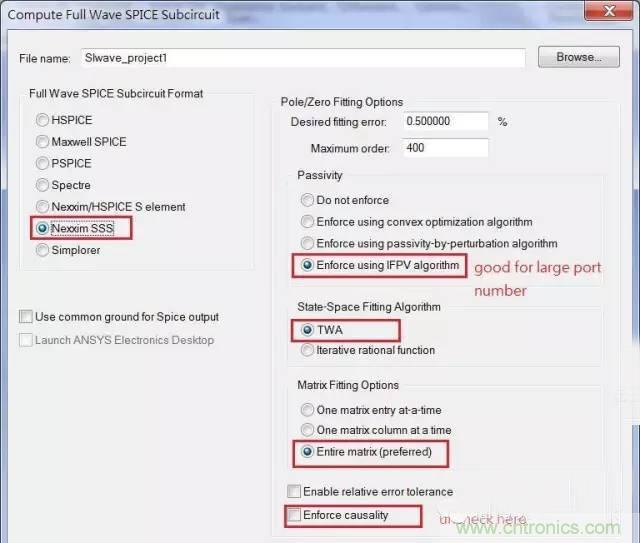

Ans:遇到S參數模擬耗時,首先我會檢查該S參數是否有passivity與causality issue,或是在Designer模擬過程中,注意看看是否在state-space fitting process卡很久。遇到多埠S參數,則試著轉成state space model (.sss),仿真速度會加快不少,而透過SIwave或NdE轉state space model的程序中,建議只勾enforce passivity,不用勾enforce causality,這樣也會節省不少時間。(因?yàn)閟tate space algorithm本身就滿足primitive causality,所以不用擔心其因果性問題)
(3) Toushstone1.0(TS1.0)與TS2.0主要有何差別?

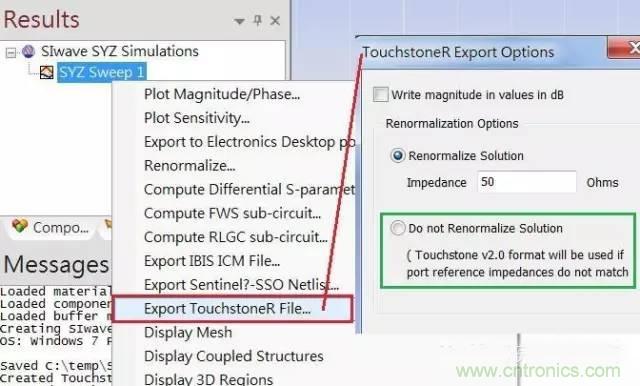

Ans:TS2.0 (.ts)支持mixed reference impedance,而TS1.0 (.snp)每個port的reference impedance都要是相同的50ohm. 以SIwave為例:

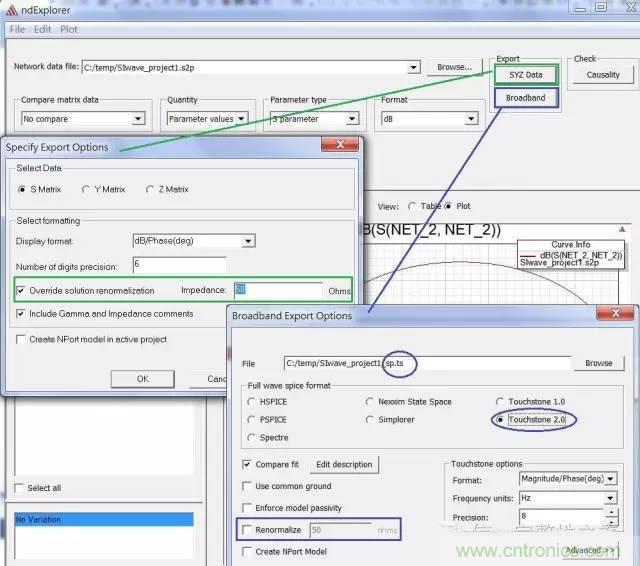

以Designer內NdE (Network Data Explorer)為例
不管原本在SIwave或HFSS的port設定是否有指定renormalize,最后要export時還可以再決定要不要overwrite renormalize
(4)0Touchstone file可以設定noise data,那是什么東西,何時使用?
Ans:這是在TS1.0就有定義的功能,可以對Touchstone file附加noise data定義,一般用于主動組件的S參數模型。

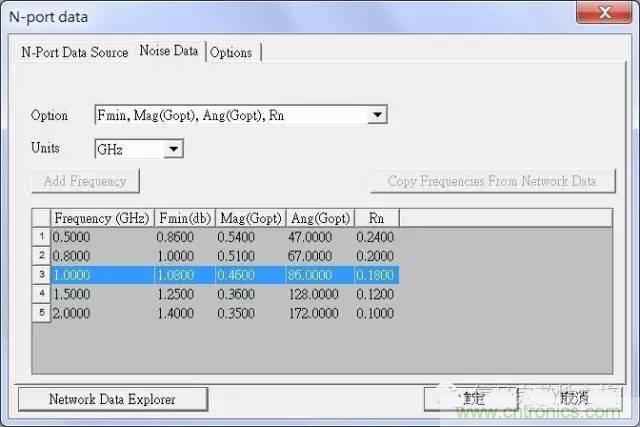

當你在Designer匯入S參數模型時,可以右鍵單擊[Edit Model]檢視noise data (如果有的話).
(5)為何在2.2的例子,BGA與PCB各別S參數的loss累加(-0.29-0.8=-1.09)反而是比整個3D model一起看所得到的S參數(-1.06)來的差?

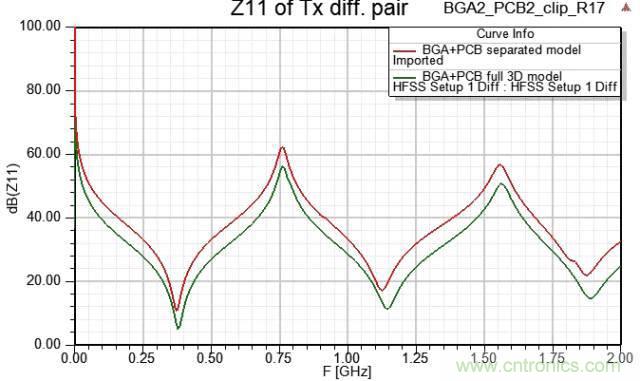

Ans:當BGA與PCB做3D結合的條件下去抽S參數時,此時原本沒有參考平面的BGA上走線,會看到一些PCB上的平面透過solder ball所貢獻的些微回流路徑效應。這點我們也可以透過觀察Z11(Z profile)來驗證。
