三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它

發布時間:2016-12-20 責任編輯:wenwei

【導讀】九軸傳感器、九軸體感追蹤、感測芯片……越來越多的VR在都在宣傳“九軸傳感器”的概念,這似乎成了VR硬件的新標。所謂九軸傳感器,其實三種傳感器的組合:3軸加速傳感器、3軸陀螺儀和3軸電子羅盤(地磁傳感器)。三個部分作用不同,相互配合,是我們手機、平板電腦、游戲機等電子產品中常用的運動感測追蹤元件,應用于各類軟件、游戲中的交互控制。

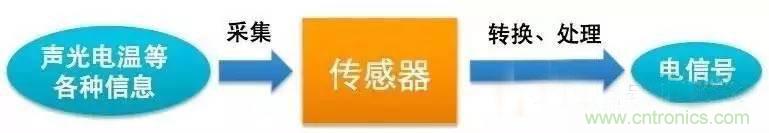

三種傳感器

①加速傳感器

加速傳感器是測量空間中各方向加速度的。它利用一個“重力塊”的慣性,傳感器在運動的時候,“重力塊”會對X、Y、Z方向(前后左右上下)產生壓力,再利用一種壓電晶體,把這種壓力轉換成電信號,隨著運動的變化,各方向壓力不同,電信號也在變化,從而判斷手機的加速方向和速度大小。比如你突然把手機往前推,傳感器就知道你是在向前加速了。

加速傳感器廠家:精量電子(TE Sensors)、Colibrys、 蘇州明皜(MiraMEMS) Kionix(被Rohm收購)、河北美泰(MT Microsystems)、上海矽睿(QST)、Silicon Designs、 矽創電子(Sitronix) 、MCUBE(砂立)等。

②陀螺儀

陀螺儀是一種用于測量角度以及維持方向的設備,在飛行游戲,體育類游戲和第一視角類射擊等游戲中,可以完整監測游戲者手的位移,從而實現各種游戲操作效果。下圖是一個最基礎的機械陀螺儀模型,中間金色的轉子在整個儀器的運動中,它因為慣性作用不受影響,而周邊三個“鋼圈”則會因為設備改變姿態而改變,通過這樣來檢測設備當前的旋轉狀態。

其實,在我們的手機等電子產品中的陀螺儀并不長這個樣子。它和加速傳感器一樣也是一個微電子元件,利用科里奧利力,通過連續震動的振子在旋轉系統中的運動偏移,改變電路狀態,引起相關電參數的變化,從而可以反映出左右傾斜、前后傾斜和左右搖擺等運動情況。

三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它

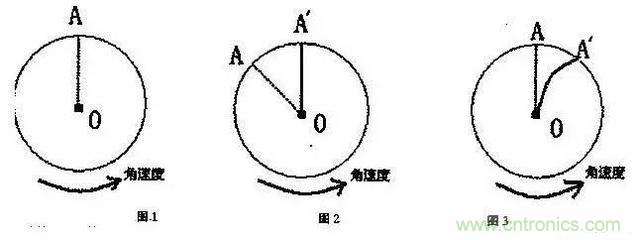

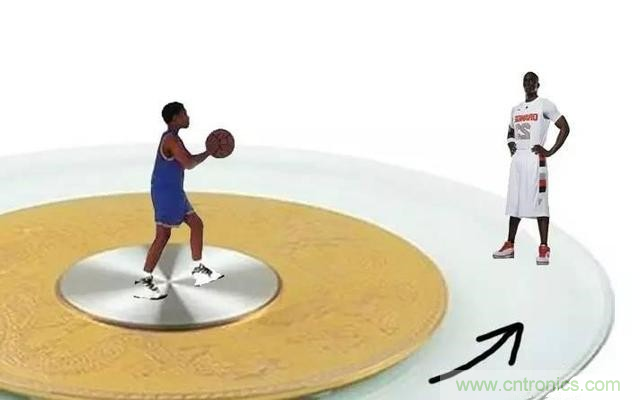

什么是科里奧利力?假設在一個逆時針轉動的圓盤中央O點有個運動員(O點不動),要把籃球傳給站在邊緣A點的另一個運動員,當他沿OA直線方向投球后,A點的運動員會發現籃球向右偏轉,最終落在A''點。以轉動的圓盤為參照系,籃球仿佛受到一股向右的力,從而發生偏移,這個力就稱為科里奧利力。

三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它

陀螺儀廠家:意法半導體(ST)、應美盛(InvenSense)、羅伯特.博世、亞德諾半導體(Analog Devices)、松下(Panasonic)、村田制作所(Murata)、精量電子(TE Sensors)、索尼(Sony)、Epson 、深迪半導體(Senodia)、水木智芯(TuMEMS)、Colibrys 、蘇州明皜(MiraMEMS)、河北美泰(MT Microsystems)、上海矽睿(QST)、Silicon Designs 、MCUBE(砂立)、耐威科技(代工)等。

③電子羅盤(地磁傳感器、地磁計)

利用加速傳感器和陀螺儀,基本可以描述設備的完整運動狀態。但是隨著長時間運動,也會產生累計偏差,不能準確描述運動姿態,比如操控畫面發生傾斜。電子羅盤(地磁傳感器)利用測量地球磁場,通過絕對指向功能進行修正補償,可以有效解決累計偏差,從而修正人體的運動方向、姿態角度、運動力度和速度等。

地磁傳感器廠家:AKM、朗格(Allegro MicroSystems)、微開(Micronas Semiconductor)、邁來芯(Melexis)、江蘇多維科技(dowaytech)、愛知制鋼(AichiSteel)、Amotech 、、蘇州明皜、華工科技(代工)等。

三軸傳感器

①三軸陀螺儀

三軸陀螺儀:同時測定6個方向的位置,移動軌跡,加速。 單軸的只能測量兩個方向的量,也就是一個系統需要三個陀螺儀,而3軸的一個就能替代三個單軸的。

優點:三軸陀螺儀體積小、重量輕、結構簡單、可靠性好、更靈敏、更準確。

②三軸加速度計

三軸加速度計是基于加速度的基本原理去實現工作的,加速度是個空間矢量,一方面,要準確了解物體的運動狀態,必須測得其三個坐標軸上的分量;另一方面,在預先不知道物體運動方向的場合下,只有應用三軸加速度傳感器來檢測加速度信號。由于三軸加速度傳感器也是基于重力原理的,因此用三軸加速度傳感器可以實現雙軸正負90度或雙軸0-360度的傾角,通過校正后期精度要高于雙軸加速度傳感器大于測量角度為60度的情況。

優點:三軸加速度傳感器的好處就是在預先不知道物體運動方向的場合下,只有應用三維加速度傳感器來檢測加速度信號。三維加速度傳感器具有體積小和重量輕特點,可以測量空間加速度,能夠全面準確反映物體的運動性質。

③三軸地磁計

三軸地磁計,又稱電子羅盤,在無人機、智能手表、導航設備中廣泛普及和應用。針對需要偵測物體運動變化情況,三軸磁傳感器承載著至關重要的絕對指向作用,為穩定飛行、輔助導航等多樣化功能保駕護航。也正如此,三軸磁傳感器的可靠性是這些裝置穩定運作的基石。

六軸傳感器

六軸傳感器通常指的是三軸陀螺儀+三軸加速度計。

六軸傳感器廠家:

  • 應美盛:ICM-20608、MPU-6555、MPU-6500、MPU-6000、MPU-6050......HTC Vive VR和Oculus Rift VR上就采用了MPU-6500
  • ST:6軸傳感器模塊LSM330DL......
  • 飛兆:6軸慣性檢測單元(IMU)“FIS1100”。FIS1100由3軸MEMS角速度傳感器(陀螺儀)、3軸MEMS加速度傳感器及動作處理用協處理器“AttitudeEngine”構成。

九軸傳感器

九軸傳感器通常指的是三軸陀螺儀+三軸加速度計+三軸地磁計,也有六軸加速度傳感器+三軸陀螺儀的,也有六軸陀螺儀+三軸加速度計的。

所謂九軸傳感器,其實三種傳感器的組合:3軸加速傳感器、3軸陀螺儀和3軸電子羅盤(地磁傳感器)。三個部分作用不同,相互配合,是我們手機、平板電腦、游戲機等電子產品中常用的運動感測追蹤元件,應用于各類軟件、游戲中的交互控制。

三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它

九軸傳感器作為集成化傳感器模塊,減少了電路板和整體空間,更適合用在輕巧便攜的電子設備和可穿戴產品中。集成化傳感器的數據準確度除了器件本身的精度外,還涉及到焊接裝配后的矯正,以及針對不同應用的配套算法。合適的算法可以將來自多種傳感器的數據融合,彌補了單個傳感器在計算準確的位置和方向時的不足,從而實現高精度的運動檢測。

九軸傳感器廠家有:

應美盛:MPU-9255、MPU-9250、MPU-9150......

MPU-9250(三軸陀螺儀+三軸加速度計+三軸地磁計)

三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它

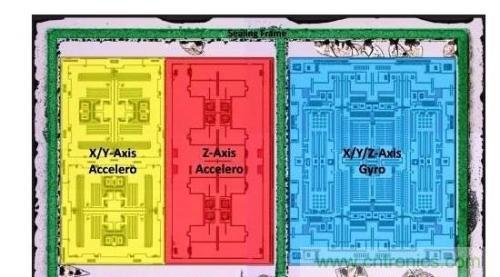

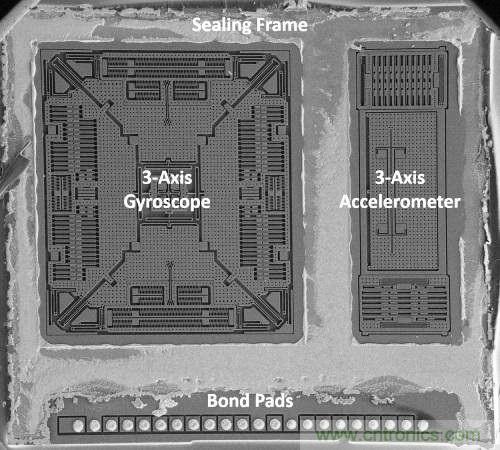

InvenSense的MPU-9250九軸組合傳感器內部的陀螺儀+加速度傳感器

Inven Sense最新的九軸組合傳感器集成了新款三軸陀螺儀,采用單一種振動結構,取代前一代傳感器采用三種不同結構的方法。這種新設計讓三軸陀螺儀功能區域尺寸縮減了40%。該元件也集成了新的三軸磁傳感器,其功能面積亦較前一代縮減了40%左右。

博世:BMX160、BMX055......

BMX160(三軸陀螺儀+三軸加速度計+三軸地磁計)

三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它

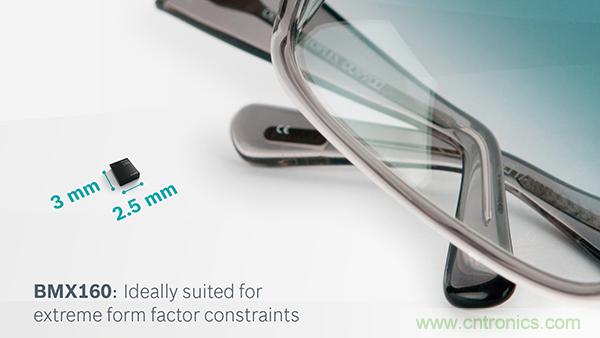

博世9軸動作傳感器“BMX160”。這是將3加速度傳感器、3軸角速度傳感器及3軸地磁傳感器集成于1個封裝內的9軸傳感器,尺寸為2.5mm×3.0mm×0.95mm,采用14針LGA封裝。適于可穿戴終端及智能手機的VR(虛擬現實)應用等安裝面積及耗電量存在限制的用途。

BMX055(三軸陀螺儀+三軸加速度計+三軸地磁計)

三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它

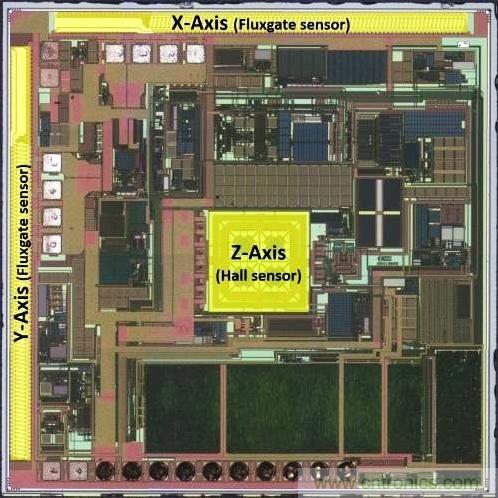

Bosch Sensortec的BMX055九軸組合傳感器內部的三軸磁傳感器

意法半導體:LSM9DS0(六軸陀螺儀+三軸加速度計)......

三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它
ST的LSM9DS0九軸組合傳感器內部的加速度傳感器+陀螺儀

ST的組合傳感器在一顆MEMS單芯片上結合六軸陀螺儀+加速度傳感器,使得此六軸功能的尺寸比先前采用兩顆裸晶的方案縮小了30%以上。該款傳感器采用玻璃熔融鍵合;但ST也會采用金-金熱壓鍵合來密封部分MEMS裸芯片,以免除密封框的采用并縮小芯片面積。

應美盛、博世、ST這三家MEMS傳感器供應商擁有非常不同的供應鏈。Bosch與ST主要是靠自家晶圓廠生產,Bosch僅有生產ASIC元件時會委托代工廠,而ST則向Honeywell采購磁傳感器芯片。至于InvenSense則是一家無晶圓廠公司,委托多個不同代工伙伴制造、封裝組合傳感器。

AKM是Inven Sense的磁傳感器晶片供應商,而有多個晶圓代工廠為Inven Sense生產六軸加速度傳感器+陀螺儀傳感器與ASIC,而元件的封裝測試則是委托其他專業封測廠。Inven Sense只有負責傳感器的設計與測試。

而盡管基本上所采用的生產模式大不相同,這三家廠商的九軸IMU成本卻非常相近;雖然Inven Sense所采用的晶片數量明顯比較少,由于其元件生產委托許多不同的代工廠,也會帶來一些額外的成本。以下是三款組合傳感器的成本結構。

九軸傳感器模塊廠家:

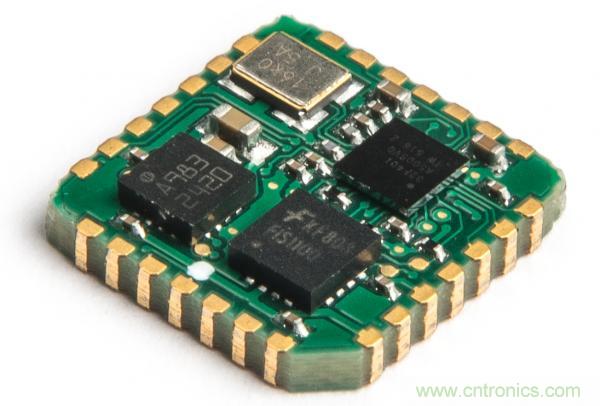

飛兆(Fairchild):9軸慣性模塊“FMT1000系列”,由FIS1100(前面有介紹)外加3軸磁傳感器、控制整體的MCU(意法半導體的基于ARM Cortex-M4的STM32)及晶振元件等組成??捎糜跈C器人及無人機等廣泛的工業設備。

三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它
FMT1000

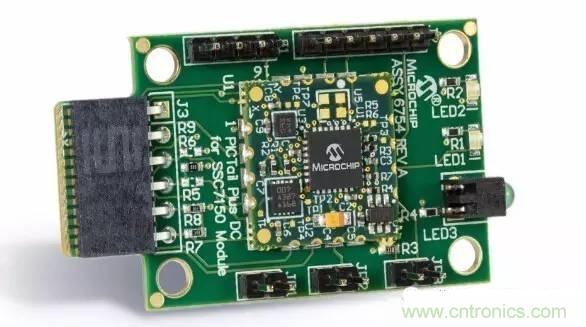

微芯:9軸動作檢測模塊“MM7150”。MM7150配備博世的三軸加速度傳感器和三軸磁傳感器的混載IC“BMC 150”、博世的三軸陀螺儀IC“BMG 160”,以及微芯的動作信號處理器IC“SSC7150”。模塊尺寸僅17mm×17mm。采用單面封裝,可嵌入多種設備中。可用于機器人吸塵器、工業機器人、健康器械(理療)、遙控器及可穿戴設備等。

三六九軸傳感器究竟是什么?讓無人機、機器人、VR都離不開它
