用這套完整方案真的可做任何可穿戴設計?

發布時間:2016-12-21 責任編輯:wenwei

【導讀】在收購Aptina和仙童等公司后,安森美有了全面的移動設備電源和數據管理解決方案,并繼而推出了業界首款可穿戴開發套件。通過這套完整的可穿戴解決方案,我們把智能手表的顯示屏拿掉,加上攝像頭,就能輕松設計出智能眼鏡?

可穿戴市場正在增長,在未來五年有很好的增長趨勢。從數據來看,2015年到2020年,可穿戴設備的出貨量將從約1.7億臺增長到3.5億臺,其中增長比較明顯的兩類產品是智能手表和智能眼鏡。

用這套完整方案真的可做任何可穿戴設計?

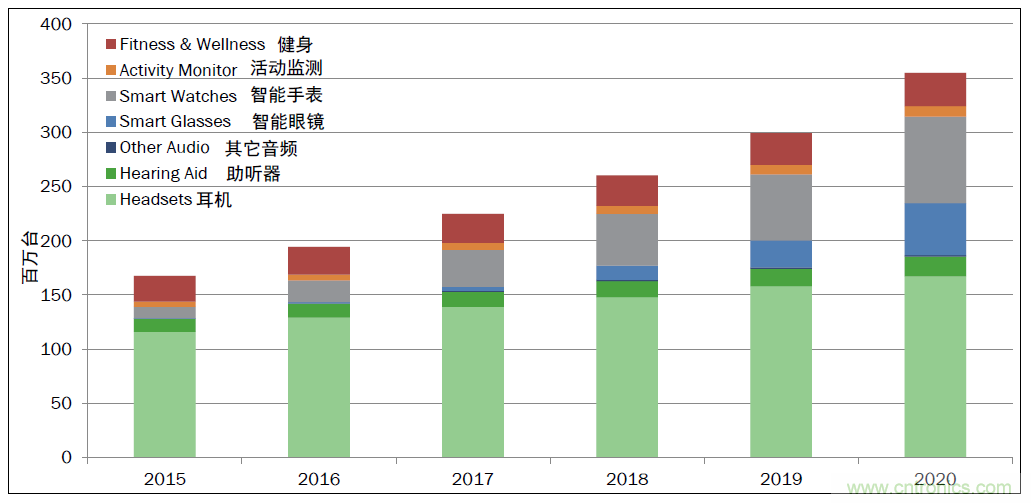

圖1:可穿戴產品2015年~2020年市場趨勢。

這些年,通過內部研發和一系列的收購后(比較重要的收購有AMI、三洋、Aptina、仙童),安森美半導體擁有了全面的移動設備電源和數據管理解決方案。其中,傳感器對設計可穿戴產品不可或缺,而通過收購Aptina,安森美獲得了圖像傳感器產品線;通過收購仙童,該公司增加了MEMS傳感器(加速度計、陀螺儀)產品。接下來,安森美在這套豐富的產品線的基礎上,推出了業界首款可穿戴設備開發套件。那么這會是一款怎樣的開發套件呢?

用這套完整方案真的可做任何可穿戴設計?

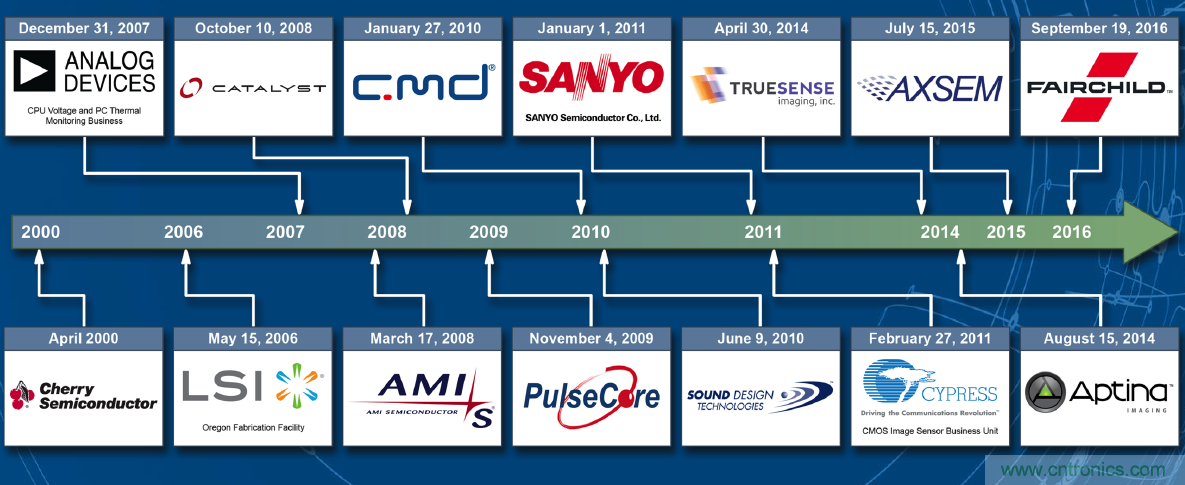

圖2:安森美近年來的收購。

日前,在安森美媒體見面會上,安森美無線及可穿戴策略和業務發展高級經理AJ ElJallad表示,可穿戴應用開發有幾個關鍵趨勢:1.產品設計周期要求非常地快,并能衍生出許多不同產品,因此安森美推出了可穿戴參考設計套件以加速產品設計;2.藍牙低功耗(BLE)是可穿戴市場的一個主要連接協議,因此該公司在這方面與Nordic半導體(在藍牙低功耗技術上非常有名)展開合作;3.無線充電是可穿戴設備需要的一個重要功能,因此安森美為可穿戴設備開發了磁共振(MR)無線充電解決方案。

從可穿戴設備的典型框圖(圖3)看,除了黑色的部分(如MCU、存儲器、藍牙無線通信等),其他綠色部分安森美都有解決方案,并對黑色部分提供兼容接口。ElJallad表示,安森美這些解決方案/器件當中有多個在行業內領先,如電池FET、無線及有限充電方案、電量計、AC-DC適配器、PMIC等。在可穿戴產品中,有些帶有攝像頭,如智能眼鏡,安森美可提供圖像傳感器和自動對焦驅動器等產品。另外安森美通過收購仙童,還獲得了MEMS傳感器產品線。

用這套完整方案真的可做任何可穿戴設計?

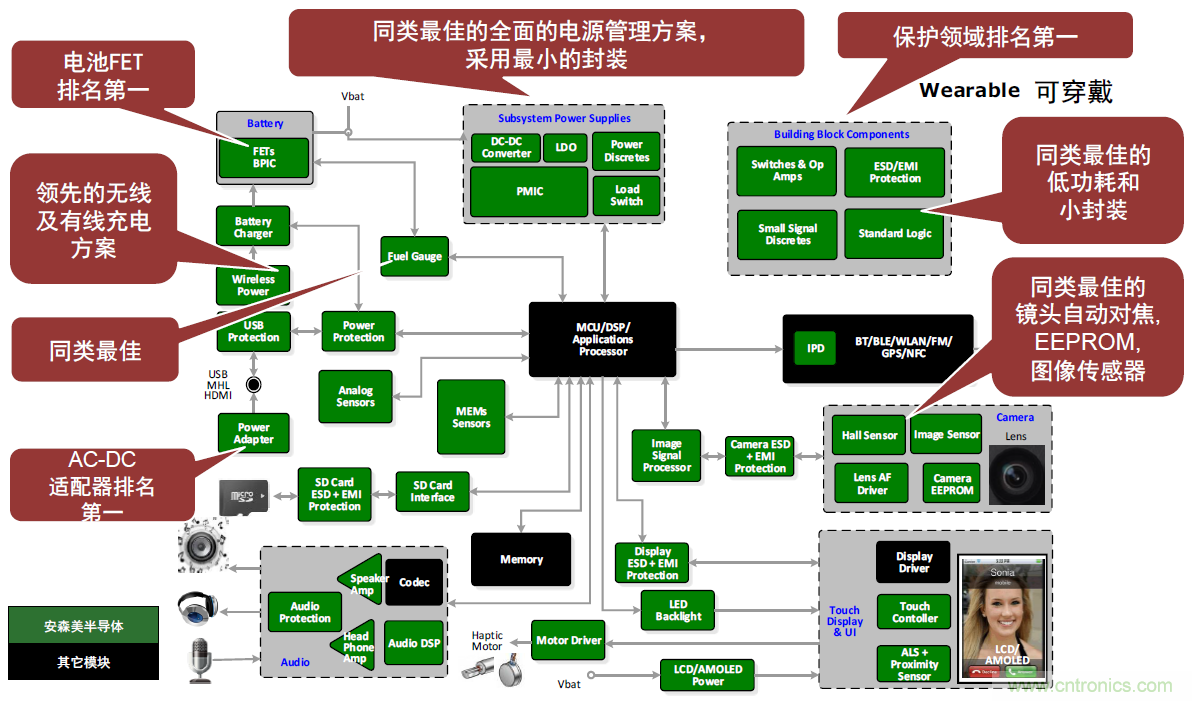

圖3:可穿戴設備的典型框圖。

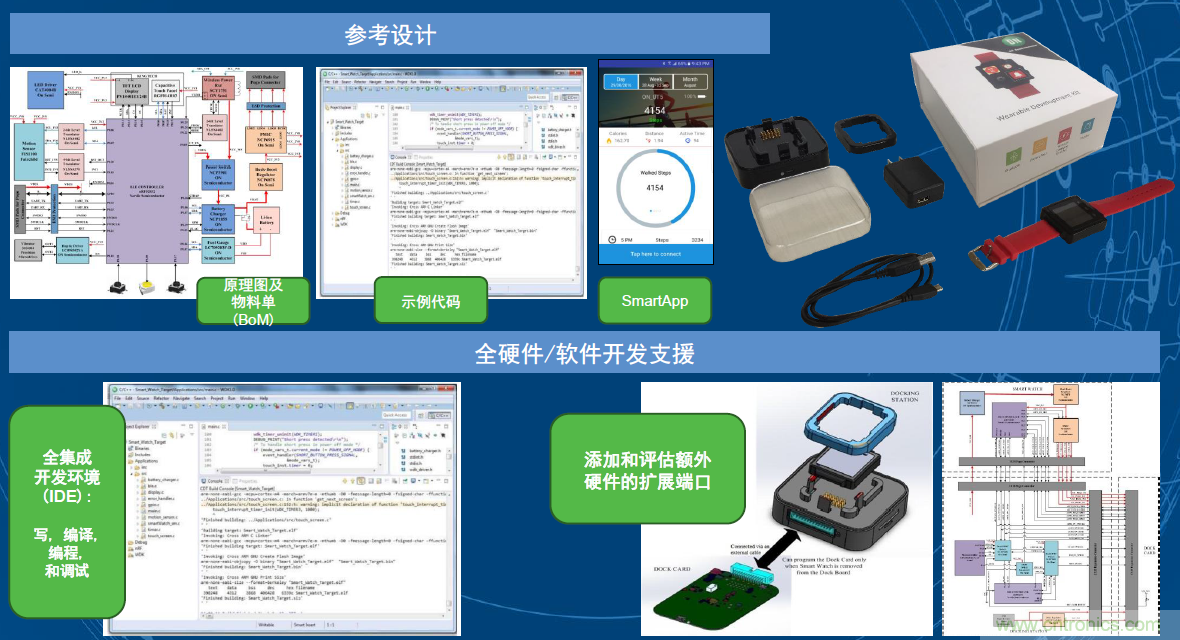

由于具有可穿戴全套解決方案,安森美三個星期前推出了可穿戴開發套件WDK1.0。它是市場上第一個可擴展和靈活的可穿戴參考設計及開發套件,兼容AirFuel磁共振無線充電協議。參考設計包括原理圖和BoM、示例代碼以及Smart App應用,該應用可通過Android PlayStore和AppleStore下載。

用這套完整方案真的可做任何可穿戴設計?
圖4:可穿戴開發套件WDK1.0。

ElJallad介紹道,這個可穿戴開發套件的主控制器采用Nordic的nRF52832,而周邊所有的器件都來自安森美,例如陀螺儀、加速度計MEMS傳感器、無線充電和有線充電等。

用這套完整方案真的可做任何可穿戴設計?

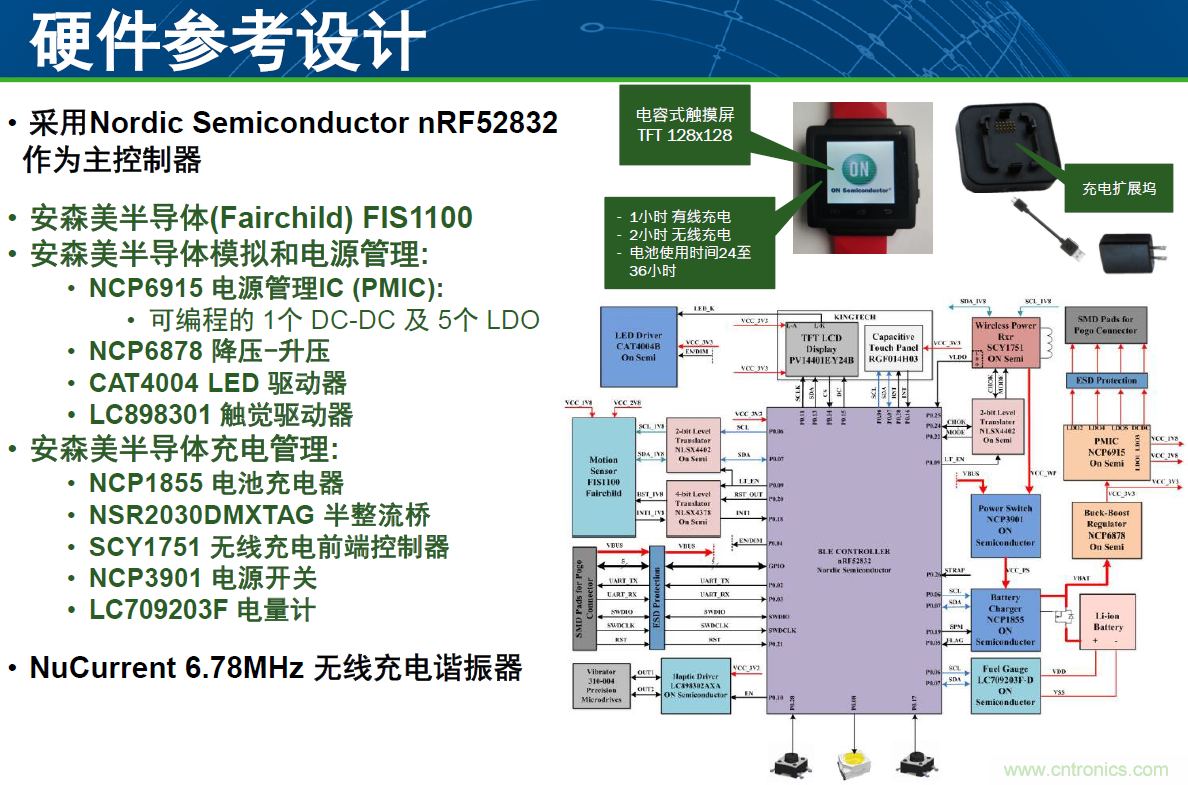

圖5:WDK1.0硬件參考設計。

WDK1.0具有集成開發環境(IDE),可以通過連接電腦編程、編譯和調試。同時,它帶有擴展端口,可以用于添加和評估硬件。ElJallad透露,通過這個開發套件,我們可以做不同類型、不同檔次的設計,例如低端的智能首飾、高端的智能手表/智能眼鏡(包括3G移動連接)等(把智能手表的顯示屏去掉,加上攝像頭,那就是智能眼鏡)。

另外,對于電池續航時間,根據硬件設計不同,它的續航時間在24個小時到36個小時之間。充電若是采用有線方式(通過擴展塢充電),充電時間是1個小時,通過無線充電則是2個小時。

對于AirFuel協議,安森美認為這個協議會是未來手持式/可穿戴設備的無線充電標準。ElJallad表示,從無線充電生態系統看,我們希望用一種技術來實現多種設備充電。AirFuel磁共振協議的充電功率適用于可穿戴設備一直到筆記本電腦,這樣,如果可穿戴設備、手機、筆記本電腦等等若都采用的是AirFuel協議,則只用一套充電板就可以支持多個設備的充電。

(另外,現場演示用的無線充電板來自NewVastek。ElJallad透露,該充電板也是用了安森美的PMIC,但不包括在這個套件中。這個充電板的特點是,被充電設備隨便放在上面什么位置就可以充電。)

通過手機上的Smart App和智能手表配對,我們可以查看基本的運動數據,包括走路步數、消耗的卡路里和走路距離等。另外,Smart App可以控制智能手表功能,例如運動傳感器開關、觸覺傳感器開關、振動功能、鐘面模擬/數字顯示切換以及LCD亮度調節等。另外還可實現軟件功能控制,如電話通知、短信通知和無線下載等,以及性別、身份顯示等定制功能。

圖6:WDK1.0軟件參考設計及Smart App。

ElJallad透露,通過這個開發套件,我們可以對三個ARM核寫程序。第一個是Nordic的BLE MCU。第二個是擴展塢里的藍牙低功耗MCU,可用于物聯網擴展。第三個是通過可擴展端口編程應用處理器,例如聯發科或高通的MCU。

對于硬件開發,該參考設計的獨特之處是具有擴展接口,可以借此加上需要的器件。其中擴展塢中有5個GPIO和1個PMIC電源軌,可以通過它們來進行擴展設計。另外,擴展端口的功率也可以通過編程進行調整,從1.8V~5V。

對于這個開發套件的售賣,ElJallad表示,Mouser和Digi-Key現在有售,建議售價500美元,任何人都可購買。后續這個套件也會增加艾睿和安富利等銷售渠道。

最后,在問及“我們的手機中就有運動傳感器,我們用手機就可以實現計步。因此,可穿戴設計可以加入更多特別的傳感器來實現差異化功能嗎?”這個問題時,ElJallad表示,仙童的運動傳感器就包含溫度傳感器,并且還包含海拔引擎。未來該套件還將加入心率傳感器和GPS等。并且,雖然,WDK1.0不帶這些傳感器,但是開發人員可以通過擴展接口自己加入新的傳感器。

另外,對于SoC/SiP實現可穿戴設計的方式,ElJallad表示,SoC方式適合更專用的應用,SiP可以開發出一系列產品來滿足靈活性和擴展性的需求。這是可穿戴設備未來的發展趨勢,也是安森美未來的路線圖。
