暴力拆解!探精密可調電阻內部結構

發布時間:2013-08-01 責任編輯:eliane

【導讀】隨著科技的越來越發達,電子產品也愈加完善,當然,其間少不了各個元件的進步,尤其是電阻做得越來越精密,越來越耐用。今天收到一些精密多圈可調電阻,東西不錯,但其中有一個壞的,天生的好奇心油然而生,想探一探里面到底怎么樣?

廢話不多說,先上圖。這是收到的精密可調電阻,其中有一個是壞的,今天就拿它開刀了。

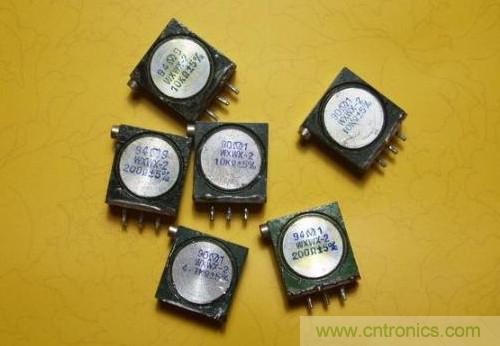

精密可調電阻
圖1:精密可調電阻

這是那個壞的。

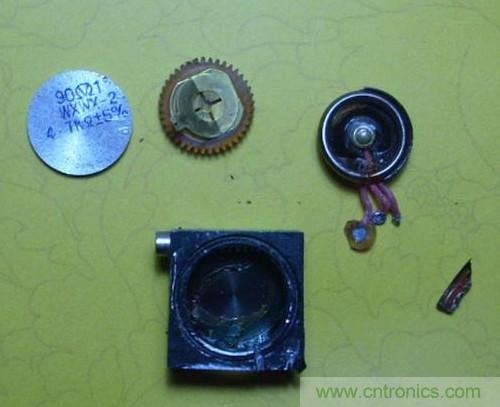

已損壞的精密可調電阻
圖2:已損壞的精密可調電阻

打開上面的鋁蓋,取出動臂。

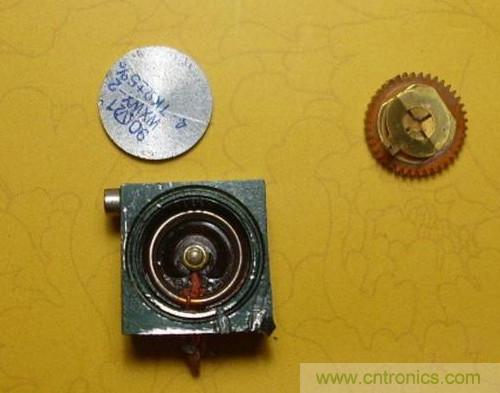

打開可調電阻上面的鋁蓋,取出動臂
圖3:打開可調電阻上面的鋁蓋,取出動臂

[page]
再取出里面的4.7K的線繞電阻

取出精密電阻里面的繞線電阻
圖4:取出繞線電阻

東西非常小,我大概測試了一下阻值。

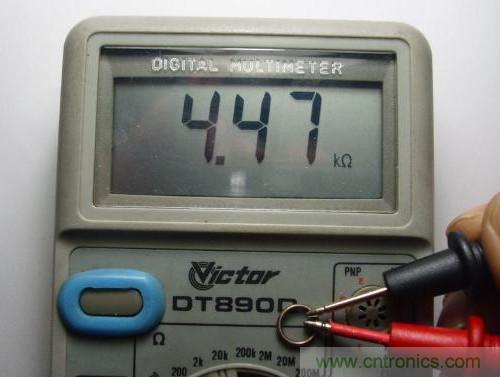

測量電阻阻值
圖5:測量電阻阻值

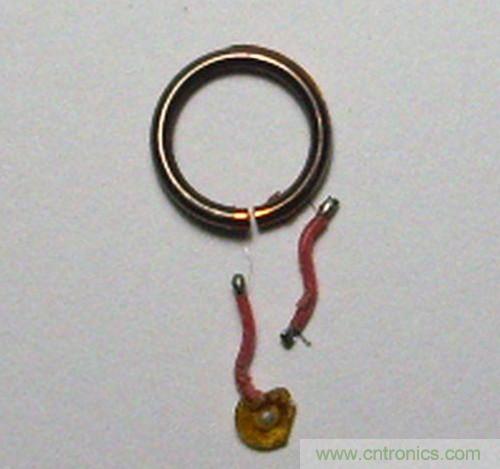

這就是里面的線繞電阻,做工相當精致。

繞線電阻
圖6:繞線電阻

[page]

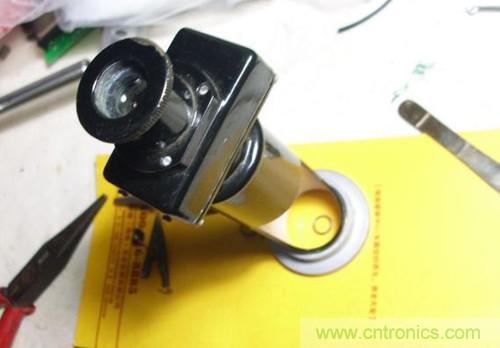

實在看不清楚,就拿出俺的另外一個寶貝“讀數顯微鏡”。

“讀數顯微鏡”看電阻
圖7:讀數顯微鏡

通過鏡頭拍的照片,不知道為什么相機無法對焦。

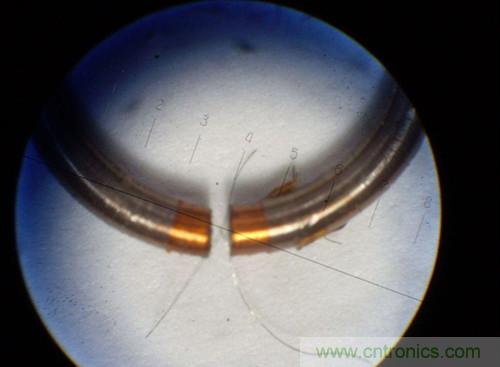

“讀數顯微鏡”下的繞線電阻
圖8:“讀數顯微鏡”下的繞線電阻

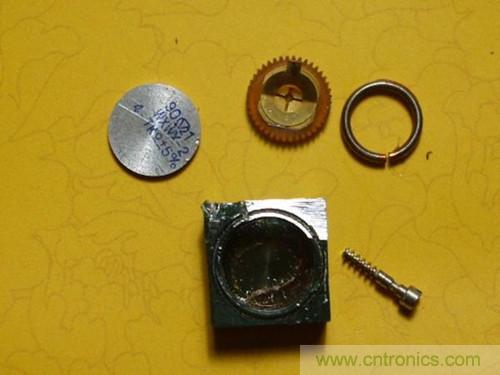

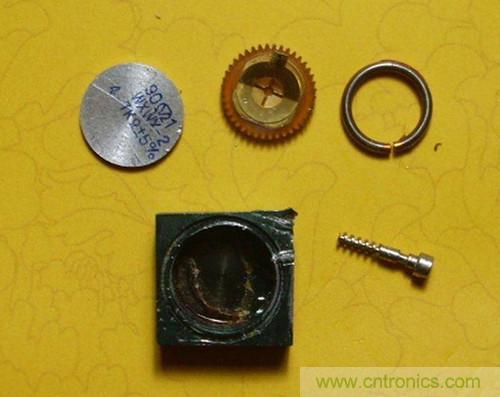

最后取下調節用的螺桿。

取下調節用的螺桿

[page]

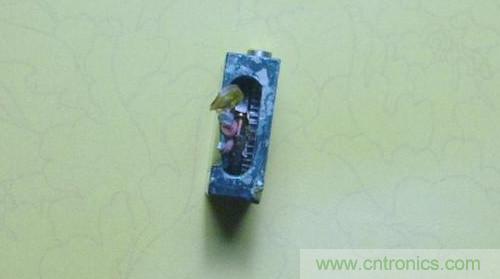

這個可調電阻的外殼是鋁的。

可調電阻的外殼

東西非常好,調節的手感也很好。拆解到此結束!不知道大家看了這款可調電阻內部結構有何感想呢?
