【導讀】有很多人對電容這個東西又愛又恨,不知道真假就算了,有時候買著假的還當真的用,也是個很郁悶的事情。今天給大家分享一下如何拆解電解電容,讓大家少走彎路。
電解電容的原材料是腐蝕化成過的鋁箔片,拆過電容的都知道有兩條鋁箔隔著電解紙卷繞在一起。顏色深且粗糙一點的是正箔,顏色淺且光滑一點的是負箔。

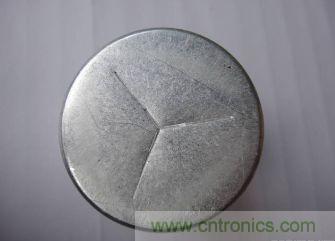

圖1:電解電容拆解前的留念照
引腳我們行話叫導針,小型品都是刺鉚上去的,我們一般看上去會有整齊的一排小孔反面有整齊的4瓣花。這東西一定要整齊牢固,否則會出現很多問題。比如接觸電阻大,內阻大,無容量,紋波電流偏小等等問題。嚴重的時候會因為電流過大而燒毀。在這里,電容的容量取決于正箔的面積,負極是吸附再電解紙上的電解液,而負極箔是專門用來引出的。

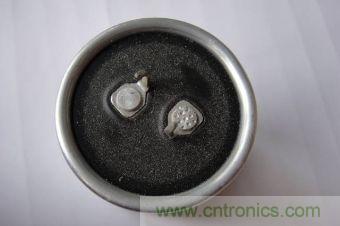

圖2:電解電容的引腳

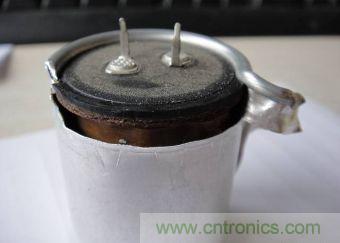

圖3:卸下電解電容的外衣
點擊查看:電解電容選型指南
http://forexsooq.com/ads/cntads/banner_id/579/from/alone
一般我們打開鋁電解,只要把收腰部分用斜口鉗撕掉一圈就可以把內部的芯包拿出來了,這時候內部的紙卷應該是濕潤的,鋁殼底部應該會殘留一些電解液,一般不會多,甚至沒有,沒關系,只要紙卷濕就可以,現代的電解電容儲存電解液的地方就是電解紙。里面所用的紙張也很有講究,一般普通貨都是用的黃紙,就是顏色是黃的。高級貨和高頻低阻抗品都會用白紙,而最好的是黑紙,很少,只見過BLACK GATE用過,是他自己碳化處理過的。

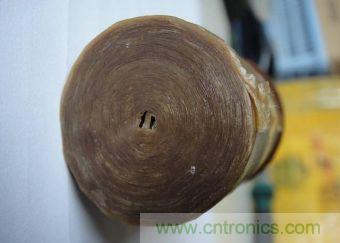

圖4:電解電容里面所用的黃紙

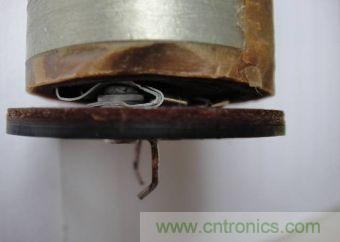

圖5:捏一捏紙卷,看看是否結實
點擊查看:如何判斷電解電容真假
http://forexsooq.com/ads/cntads/banner_id/580/from/alone
而鋁外殼是起一個封裝的作用。除螺栓和軸向電容以外,防爆口基本都是做在鋁殼上的。這時候可以捏一捏紙卷,應該會比較結實,很軟說明卷的不好,損耗肯定會比較大。而過緊也不好,壽命偏低,因為儲存的電解液就少了。
去掉固定的電子膠帶,就可以拆開內部的鋁箔卷了。拆開后可以看紙張的材質是否均勻,鋁箔是否有明顯的劃痕黑斑等。打開到引線的時候,可以看看刺鉚的是否牢靠,大型的引線可能會有很多對,那是增加輸出電流降低內阻用的。大型的電解引條是純鋁條,多半是用超聲波壓接的方式,看不到小孔,但是連接的更牢靠。

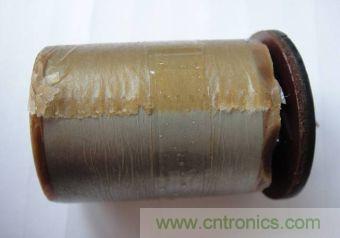

圖6:去掉電解電容固定的電子膠帶

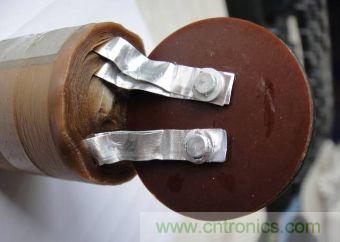

圖7:漏出來的電解引條
拆過電解電容后要洗手,不要弄到口閉眼睛,揮發(fā)出來的電解液毒性很小,主要成分是乙二醇。拿板子時候不能把電容當把手拿。PCB電容焊盤距離要與電解電容腳距一致,否則電容劈叉容易漏液。無極性電解電容不能用于交流電路。摔過的電解電容不要再用。久存的電解電容使用前要老練,否則直接上電容易爆開。
點擊查看:電解電容在線選型工具
http://forexsooq.com/ads/cntads/banner_id/581/from/alone
[page]
一些常見疑慮
1.電解電容越大爆炸起來越厲害
錯。只要電解電容的質量合格,8MM直徑的和120MM直徑的爆炸起來沒太大區(qū)別,倒是小型的要小心,6MM直徑以及以下直徑的小體積電容都沒有防爆槽,一旦炸起來和小鞭炮差不多聲音和威力。因為這么小的鋁殼很難控制防爆槽的壓力,所以索性就沒有做。
2.電解電容能不能躺著裝
可以的,倒過來都成。唯一要擔心的是不要有東西擋著防爆口。
3.電解電容能不能頂上抹膠水貼外殼上?
不可以,會擋著防爆口,一旦炸了,要么防爆口開不開,整體炸了,更慘烈。要么防爆口開了,頂起電容,導致內部短路,損失更大。
4.鉭電容和普通電容一樣用
未必,鉭電容的危險系數比普通的大。雖然性能不錯,但是最好按照2倍的余量去用,穩(wěn)定壓倒一切。
5.OS比電解電容好多了
OS也屬于鋁電解電容的一種,不過經過了烘箱,特殊電解液凝固了,通過電子導電來實現高頻率低阻抗的特性。
