TOREX推出最大輸出電流為2.2A的同步整流DC/DC轉換器

發布時間:2013-03-07 責任編輯:easonxu

【導讀】TOREX推出最大輸出電流2.2A、18V工作、內置驅動晶體管的同步整流DC/DC轉換器 XC9248系列,最適用于數字式家電、辦公室器具、和汽車配件電源。


特瑞仕半導體 (TOREX SEMICONDUCTOR LTD. 日本東京) 推出最大輸出電流2.2A、18V工作、內置驅動晶體管、自舉方式N溝道-N溝道驅動降壓同步整流DC/DC轉換器XC9248系列。

XC9248系列產品是能工作于18V、內置驅動晶體管、自舉方式N溝道-N溝道驅動降壓同步整流DC/DC轉換器。輸入電壓范圍在4.5V~18V之間,最大輸出電流2.2A。內置0.8V的基準電壓源、能用外部電阻設定輸出電壓??刂品绞綖橥秸鱌WM控制。最適用于數字式家電、辦公室器具、和汽車配件電源。

在內部能設定2.8ms(TYP.)的軟啟動時間。而且可以通過在SS端連接電容任意調整比內部軟啟動更長的時間。

內置了UVLO功能,當輸入電壓在3.8V(TYP.)以下時,能強制地使2個內置N溝道FET停止工作。

作為保護電路,內置了過電流保護電路、VOUT短路保護電路、LX短路保護電路、VOUT過電壓保護電路、過熱停機電路。采用了SOP-8FD(6.0 x 4.9 x h1.55mm)封裝。是對應EU RoHS指令、無Pb鉛、注重環保的產品。

XC9248系列特點

內置驅動晶體管同步整流實現了電源構成的小型化和高效率
高精度輸出電壓(VFB=0.8V±1.5%、溫度特性±40ppm/℃)
高精度振蕩頻率(500kHz±50kHz)
Low-side驅動限定電流(減小短路時的突波電流)
能選擇閂鎖保護產品和自動復原產品

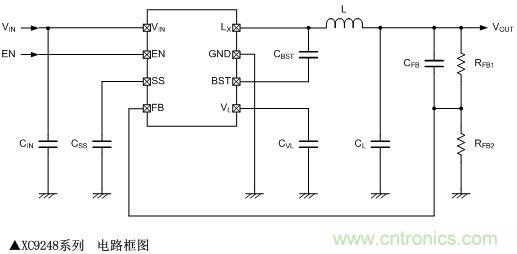

XC9248系列電路圖

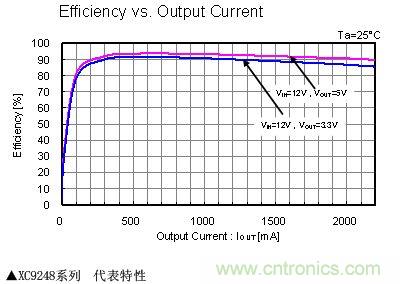

XC9248系列代表特性
