掌握驅動算法,玩轉電機驅動

發布時間:2013-02-01 責任編輯:abbywang

【導讀】電機能耗占世界能耗的一半左右,提高電機效率,符合節能減排的要求是當務之急。而電機驅動的最大難點在于成本和算法,其算法和精度及可靠性又密切相關。電機控制的核心在于它的控制算法:除了硬件之外,最重要的要求是如何用更優異的算法去控制電機。


在我們的家庭里面,所有的家電除了電視機以外,幾乎都包含了電機:從抽油煙機、微波爐、灶具,燃?xì)鉄崴?、洗衣機、冰箱、空調,再到硬盤、DVD機,全都和電機有關。另外,在汽車當中,所使用的電機數量達上百個之多。其中的很多產品(例如硬盤),對電機控制的精度和可靠性要求非常之高。

算法和可靠性

德州儀器(TI)公司半導體事業部市場推廣經理李志林指出,國內的家用電器廠商在電機的控制算法上處于弱勢;而至于硬件方面,根據不同要求集成不同的功能和硬件,可以提高產品的可靠性。另外,現在的一些電機驅動器件集成了MCU,這也是電機驅動的一個發展方向。根據不同的應用需要,電機有很多的控制算法,包括:120度、150度或180度梯形波、FOC算法、無位置檢測、PID調節算法等。對于電機驅動的可靠性,需要設計各種保護,比如:熱保護、欠壓保護和防止導通的保護等。然而,在以往的電機驅動器中,幾乎難以找到過流保護(OCP)——這些器件對于這一保護而言,只能夠靠熱保護去響應。

他介紹,TI有一個專門針對電機做控制算法的實驗室Kilby Lab。該實驗室致力于將算法做得更完善,把可靠性提上去。在可靠性方面,若采用熱保護的話,在溫度達到某一溫度(比如150度)時再直接關斷,響應可能無法滿足實際需要:比如人為的短路,在發熱溫度檢測還來不及保護的時候就會燒毀。過流保護響應時間太長的話,器件也容易被燒毀。另外,電機在起動的瞬間,沖擊電流特別大。若在此時執行電流檢測的話,器件會實施過流保護。因此,設置一個關斷時間,把這個時間忽略掉,超過這個時間點以后,再做電流檢測,就可以繞開起動時的過流保護。

TI DRV8電機驅動系列的一個主要特點,就在于它的可靠性。另外,在DRV8系列中集成了MCU,這樣,大家在使用的時候,就不需要在外部再附加單片機;或者,只需要用主處理器和驅動器通信,“告訴”它走幾步或者發一個命令即可。這樣便提高了電機驅動的易用性,而無需知道其后臺是如何操作的。對于TI而言,電機驅動的發展方向也就是如此——盡可能做到器件方便操作和易于使用。

漏源導通電阻RDS(ON)

某些電機驅動器當中集成了MOSFET,這樣,其漏源導通電阻(RDS(ON))便決定了驅動器的發熱情況。對于一個5A的電機,所有的電流都將流過它的線圈。若芯片當中集成了兩個H橋,在驅動的時候,就相當于有兩個半橋在導通(兩個半橋相當于4個MOSFET)。這樣,芯片的功耗就等于電流的平方乘以4RDS(ON)。因此,RDS(ON)越低,芯片的發熱量便越小。例如,TI的DVR8818就是一款RDS(ON)極低的驅動器件(上管與下管RDS(ON)之和為0.37Ω)。

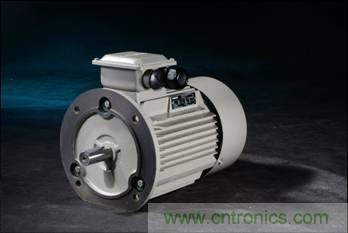

圖題:電機驅動
圖題:電機驅動
步進電機驅動器接口模式

步進電機驅動器大致有三種接口模式:PWM模式、Phase/Enable模式和Step/Direction模式。PWM模式即采用MCU程序進行控制;Phase/Enable模式即輸出由相位(方向)和每個H橋的使能信號控制;Step/Direction模式則是根據脈沖和方向進行控制。

李志林解釋道,某些傳統的驅動器的電流規格類似,但在實際應用時,接口模式卻不一樣。接口模式不一樣的話,在應用過程中就需要修改軟件,因?yàn)檫@兩種模式要求CPU發出的PWM脈沖的占空比和個數都不一樣。這樣,若將兩種接口模式做成兼容,便可以采用一個管腳,選擇是采用Step/Direction模式還是采用Phase Enable模式,而不用再為其更改軟件(例如,DRV8834就是一種Step/Direction模式和Phase Enable模式可選的產品)。

細分和混合衰減模式

步進電機需要進行細分控制。對于步進電機驅動器而言,可以將細分(1/8細分直到1/256細分)的索引表集成進去。另外,可以通過設置控制字(例如1/8細分驅動),在無細分、1/2細分、1/4細分和1/8細分之間進行選擇。

步進電機每加一個脈沖,便會走一步。當沒有脈沖或者是脈沖關斷的時候,電流就會降下來,電機就會停步。但是由于電感很大,電流不能突變,這時便可以采用算法來控制電流的衰減速度。李志林談道,衰減模式可以分為慢衰減模式和快衰減模式。將慢衰減和快衰減模式結合起來(混合衰減模式),便可以根據實際要求,對停步造成的系統噪聲和電機運轉的平滑度進行調整。

步進電機在驅動的時候,電流波形最好是正弦波,因?yàn)檫@時的諧波分量較低、EMI較小且控制精度也較高。但在細分的時候,會遇到一個問題:過零點的失真會導致誤沖。這時,在驅動器中,可以采用動態的TBLANK(間隔時間),來減小波形過零點的失真;另外,可以采用可調的混合衰減模式(比如先快后慢),來減小di/dt過零時的電感放電失真。

無傳感器BLDC

有刷電機與直流無刷電機(BLDC)的區別在于是否具有碳刷。有刷電機通過在轉向器上刻上槽,用不同的炭刷去接觸而實現換向。而BLDC則沒有炭刷,因?yàn)樘克⒌拇嬖跁?huì)影響其機械壽命。另外,有刷電機存在噪音——由于炭刷和不同的繞組之間存在絕緣點,有刷電機在切換的時候會打火。因此,將有刷電機替換為BLDC將會是一個趨勢,同時,其效率也非常高。

李志林介紹,有些BLDC風扇采用霍爾器件來替換傳統的換向器。由于霍爾器件需要電源供電,引線的數量將會較多。同時,霍爾器件本身存在使用壽命。因此,在高溫和高可靠性的場合不宜采用霍爾器件。另外,霍爾器件體積的限制也決定了不可能把它放在其中。這種情況下,若采用無傳感器BLDC(即無換向檢測的BLDC),應如何實現換向,就要看硬件的高招了。有很多的算法專門做這種BLDC的驅動,比如采用反電動勢檢測的方法來實現。

BLDC風扇的要求在于:第一,起動沒有問題。雖然沒有相位檢測,但在任何情況下都能起動。第二,不能出現反轉的可能。這對可靠性的要求非常地高。TI的DRV10863便是一個雙向的BLDC驅動器。通過集成1安培的高/低端MOSFET,這款產品使用起來非常方便。另外,它集成的過流保護,可以方便調節過流保護點。DRV10863采用無傳感器BACK EMF控制方式去檢測相位,其電流波形接近于正弦波,并采用150度梯形波進行調整。
