同步降壓轉換器中的輸入和輸出電容考量因素

發布時間:2017-02-10 責任編輯:wenwei

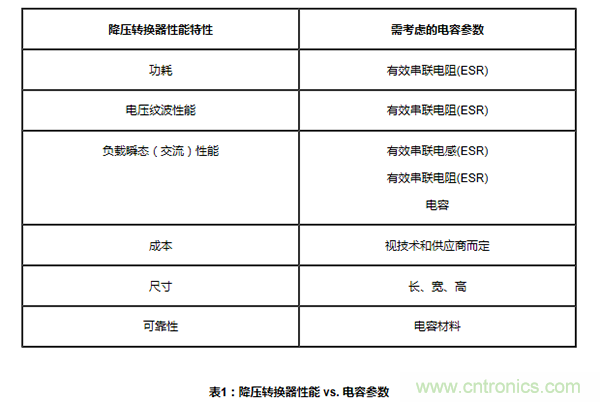

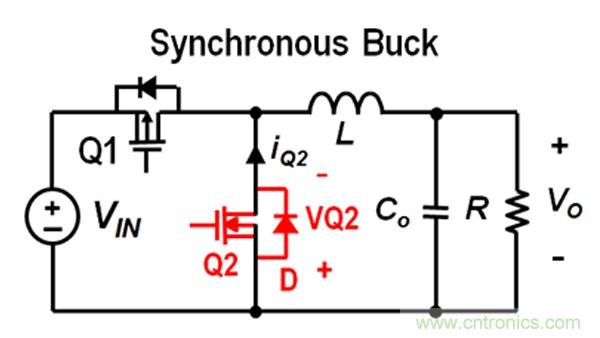

【導讀】電容對于同步降壓轉換器而言,是個至關重要的組件。由于有著各種各樣的電容技術,因此,如圖1所示,在設計同步降壓轉換器時需考慮輸入和輸出電容的參數。電力電容的選擇參數如下文表1所示:

同步降壓轉換器中的輸入和輸出電容考量因素

同步降壓轉換器中的輸入和輸出電容考量因素

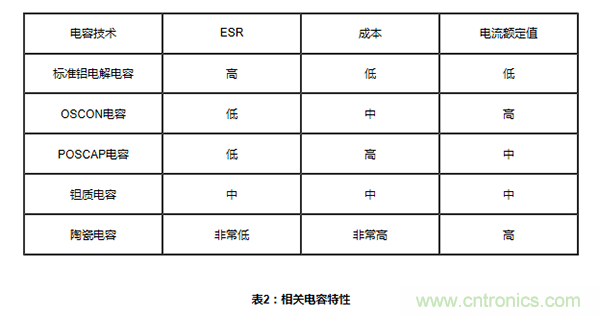

下文表2所示為各類技術相關的電容特性。

同步降壓轉換器中的輸入和輸出電容考量因素

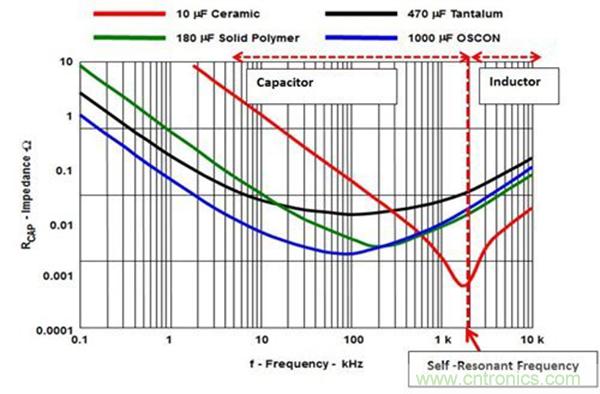

電容阻抗與頻率的比值也非常重要,因?yàn)樗鼪Q定了降壓轉換器將電容作為儲能容器而非感應器的開關頻率。阻抗可受電容的ESR(有效串聯電阻)和ESL(有效串聯電感)影響,且看起來像一個U形曲線,如圖2所示。圖2中所示的自諧振頻率是電容開始用作感應器的頻率(示例為10uF電容)。理想狀態下,我們希望降壓轉換器以電容區域的開關頻率進行開關操作。

我們可以使用電容組合使阻抗曲線“變平”,以在推高降壓轉換器的開關頻率的同時,使其仍處于電容區域內。電容阻抗因技術和開關頻率而異。

同步降壓轉換器中的輸入和輸出電容考量因素

那么,如何選擇輸入和輸出濾波器選擇電容呢?

對于輸入濾波器,你需要選擇一個電容來處理輸入交流電流(紋波)和輸入電壓紋波。

對于輸出濾波器,你需要選擇一個電容來處理負載瞬態,并將輸出電壓紋波降至最低。

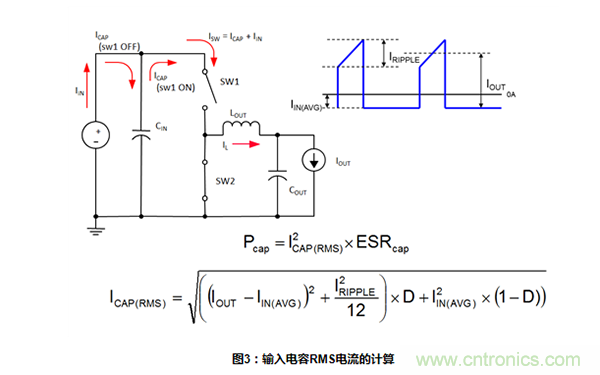

圖3所示方程為確定電容可以承受的輸入電流RMS(均方根)電流。根據輸入電壓、輸入電流RMS電流,以及輸入電壓峰-峰紋波,您可以根據電容數據表選擇電容。建議將鋁電解電容(AlEl)和陶瓷電容結合使用。陶瓷電容的ESR較低,且能夠降低輸入電壓峰-峰紋波,這反過來又能夠減少輸入大電容所需處理的輸入紋波電流。

同步降壓轉換器中的輸入和輸出電容考量因素

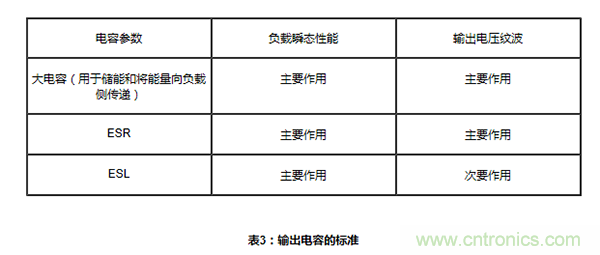

下文表3所示為輸出電容的選擇標準:

同步降壓轉換器中的輸入和輸出電容考量因素

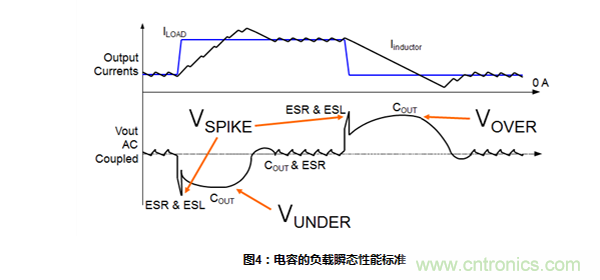

下文圖4所示為每個輸出電容元件對降壓轉換器負載瞬態性能的作用機制

同步降壓轉換器中的輸入和輸出電容考量因素

如下文圖5-6所示,電容的輸出電壓過沖、下沖和峰-峰電壓紋波計算值可用于確定電容。

同步降壓轉換器中的輸入和輸出電容考量因素

以下所示為輸出電容的一個選擇示例

輸出電容

  • 2A~10A負載階躍 @ 15A/ms
  • 使用2x 1000 mF鋁質電解電容器:19mW ESR
  • PLOSS = (3.32/2)2 x 19/2 x 10-3 = 0.024W]
  • 為了幫助降低尖峰,加入兩個10 mF陶瓷電容器(1210),分別為0.8mW ESR、1.1nH ESL
  • 該選擇方案能夠提供:
  • 1.7mV輸出電壓下沖
  • 10.7mV輸出電壓上沖
  • 19.9mV電壓尖峰
  • 2.8mV輸出電壓峰-峰紋波

所以,設計降壓轉換器時,記住這些電容選擇標準,您就可以設計出高性能、穩定且可靠的解決方案了!嘗試在您的下一個直流/直流供電設計中使用一款TI的降壓轉換器和降壓控制器產品吧!
