并聯電阻器在電路中的應用

發布時間:2023-06-20 責任編輯:lina

【導讀】這種倒數計算方法可用于計算在單個并聯網絡中連接在一起的任意數量的單個電阻。然而,如果只有兩個并聯的獨立電阻器,那么我們可以使用更簡單、更快捷的公式來計算總電阻值或等效電阻值 R T ,并有助于稍微減少數學倒數。


并聯電阻器在電路中的例子

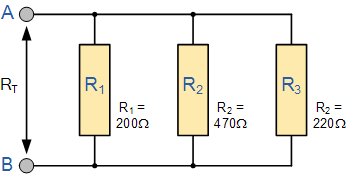

例子一


并聯電阻器在電路中的應用


這種倒數計算方法可用于計算在單個并聯網絡中連接在一起的任意數量的單個電阻。

然而,如果只有兩個并聯的獨立電阻器,那么我們可以使用更簡單、更快捷的公式來計算總電阻值或等效電阻值 R T ,并有助于稍微減少數學倒數。

這種計算兩個并聯電阻器(具有相等或不相等值)的乘積求和方法更快,如下所示:


并聯電阻器在電路中的應用


示例 No2

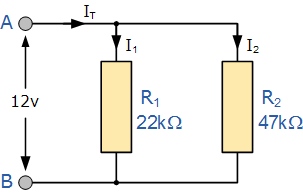

考慮以下電路,它只有兩個并聯組合的電阻器。


并聯電阻器在電路中的應用


電阻電路

使用我們上面的兩個并聯連接在一起的電阻器的公式,我們可以計算出總電路電阻R T為:


并聯電阻器在電路中的應用


示例 No3

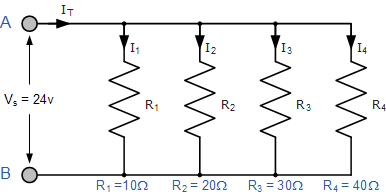

計算并聯連接在一起的以下電阻器組從電源汲取的各個支路電流和總電流。


并聯電阻器在電路中的應用


電阻并聯

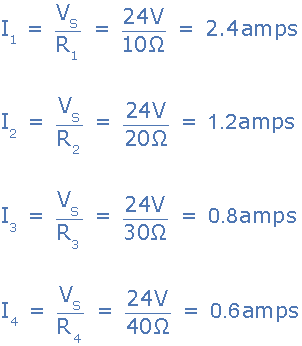

由于電源電壓為并聯電路中的所有電阻器共用,我們可以使用歐姆定律計算各個支路電流,如下所示。


并聯電阻器在電路中的應用
