分析多層陶瓷電容(MLCC)漏電原因

發布時間:2018-08-28 責任編輯:lina

【導讀】MLCC雖然功能簡單,但是由于廣泛應用于智能手機等電子產品中,一旦失效會導致電路失靈,功能不正常,甚至導致產品燃燒,爆炸等安全問題,其失效模式不得不受到品質檢測等相關工程師的關注。



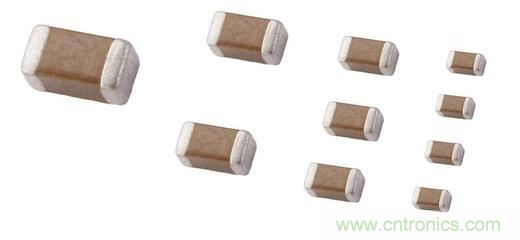

MLCC雖然功能簡單,但是由于廣泛應用于智能手機等電子產品中,一旦失效會導致電路失靈,功能不正常,甚至導致產品燃燒,爆炸等安全問題,其失效模式不得不受到品質檢測等相關工程師的關注。

而在多種失效模式中,電容漏電(低絕緣阻抗)是最常見的失效類型,其主要原因可分為制造過程中的內在因素及生產過程中的外界因素。

一、 內在因素

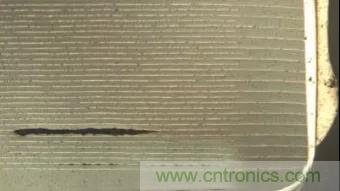

1.    空洞 Void
電容內部異物在燒結過程中揮發掉形成的空洞??斩磿?dǎo)致電極間的短路及潛在電氣失效,空洞較大的話不僅降低IR,還會降低有效容值。當上電時,有可能因?yàn)槁╇妼?dǎo)致空洞局部發熱,降低陶瓷介質的絕緣性能,加劇漏電,從而發生開裂,爆炸,燃燒等現象。


2.    燒結裂紋 Crack
燒結裂紋一般緣于燒結過程中快速冷卻,在電極邊垂直方向上出現。

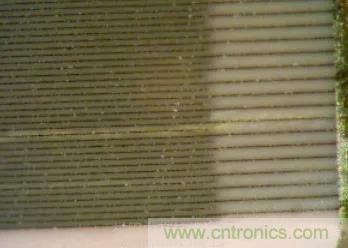

3.    分層 Delamination
分層的產生往往是在堆疊之后,因?qū)訅翰涣蓟蚺拍z、燒結不充分導致,在層與層間混入了空氣,外界雜質而出現鋸齒狀橫向開裂。也有可能是不同材料混合后熱膨脹不匹配導致。


二、外界因素
1.    熱沖擊
熱沖擊主要發生在波峰焊時,溫度急劇變化,導致電容內部電極間出現裂縫,一般需要通過測量發現,研磨后觀察,通常是較小的裂縫,需要借助放大鏡確認,少數情況下會出現肉眼可見的裂縫。

這種情況下建議使用回流焊,或者減緩波峰焊時的溫度變化(不超過4~5℃/s),在清洗面板前控制溫度在60℃以下。


2.    外界機械應力

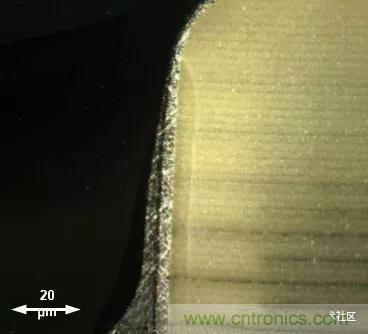

因?yàn)镸LCC主要成分是陶瓷,在放置元件,分板,上螺絲等工序中,很可能因?yàn)闄C(jī)械應力過大導致電容受擠壓破裂,從而導致潛在的漏電失效。此時的裂縫一般呈斜線,從端子與陶瓷體的結合處開裂。



3.    焊錫遷移
高濕環境下進行焊接有可能導致電容兩端焊錫遷移,連接到一起導致漏電短路。
