幾款新型低端示波器,你中意哪款?

發布時間:2018-04-16 來源:Martin Rowe 責任編輯:wenwei

【導讀】幾年前我們發表過一篇受歡迎的文章,“從專業級到愛好者的USB示波器”,涵蓋從業余級到專業級的多款示波器。幾年過去,市場上又出現了很多新型號示波器。本文介紹了其中四款,其連接方式和外形尺寸各不相同,價格從178美元至1999美元不等??纯茨阒幸饽囊豢睿?/strong>

幾年前我們發表過一篇受歡迎的文章,“從專業級到愛好者的USB示波器”,到現在市場上又出現了很多新的示波器型號,一些是老牌公司推出的新產品,更多的是由創業公司和創客設計開發的新產品。本文我們將介紹四款新型示波器,其中三款是無線的,一款是有線的。一款是獨立單元,另外三款需要外接顯示器。

首先,“無臉”示波器都是USB控制的。WiFi和藍牙無線示波器如今在低端市場已經比較普遍。早先的無線示波器一般都是連接安卓設備,因為安卓系統比iOS設備更容易開發APP。我見到的最早的無線示波器是由Aubrey Kagan設計的,它就是連接到一個安卓平板電腦,但沒有對外銷售。

我測試過另外一些低端無線示波器,比如由 LabNation和Aeroscope開發的型號。我也嘗試過國家儀器(NI)的VirtualBench,售價1999美元,這不能算低端示波器了。

RS Components的2通道RS Pro 2205A-20售價145英鎊,具有200 Msamples/s的采樣率,以及20 MHz的帶寬,特別適合音頻和低頻應用。除了USB接口,它還帶有UART (RS-232)、SPI、I2C、LIN和CAN接口,可以安裝在汽車里、機器上,以及嵌入式系統中。

幾款新型低端示波器,你中意哪款?

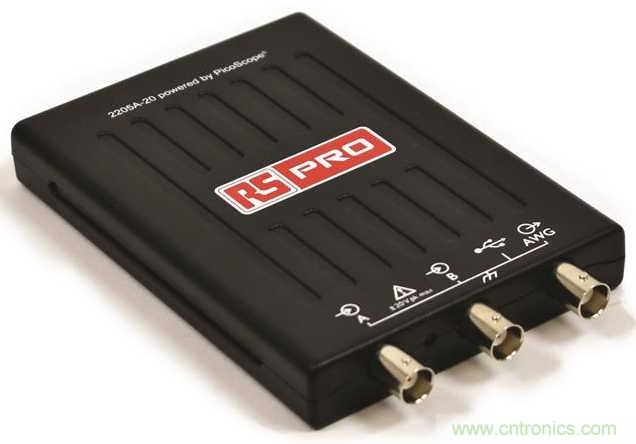

圖1:RS Pro示波器具有20 MHz的帶寬。(來源:RS Components)

DS212袖珍式示波器自帶顯示屏,采用機械滑輪來調節垂直和水平分辨率。不太清楚它的實際制造商,在亞馬遜上這種型號有兩個不同的名稱和標價:YKEY的標價為109.98美元,KEVWTECH的標價為178美元。它在一個叫做 e-design的中文網站上也有售。

DS212具有1 MHz帶寬和10 Msamples/s采樣率,輸入電壓范圍為±40 V。它內置電池,可以通過微型USB端口充電。據一個視頻介紹,DS212只有一個探頭,雖然它是兩通道的型號。

幾款新型低端示波器,你中意哪款?

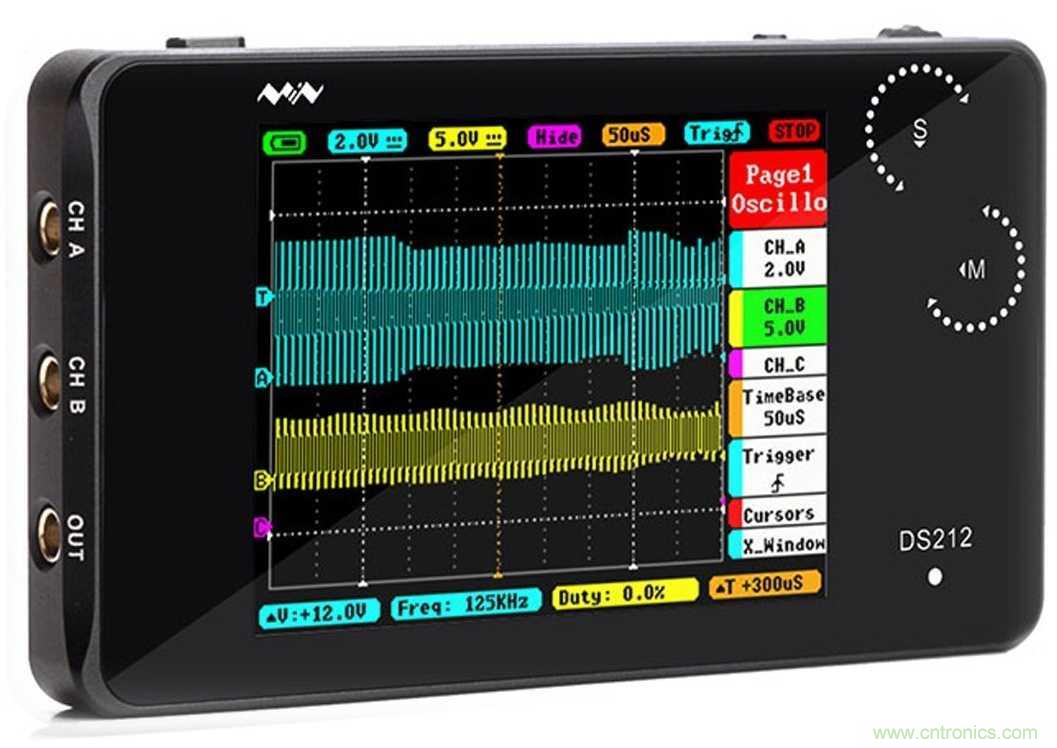

圖2:中國制造的DS212是具有1 MHz帶寬的袖珍型示波器。(來源:http://www.e-design.com.cn/)

IkaLogic的IkaScope示波器外形有點另類,具有30 MHz帶寬和200 Msamples/s采樣率,使用WiFi連接iOS和安卓設備,也可以連接桌面和筆記本電腦(Windows、Linux和MacOS),售價高達299歐元(約368美元)。而Aeroscope示波器的采樣率為100 Msamples/s,帶寬只有20 MHz,采用藍牙連接iOS設備,售價為199美元。

幾款新型低端示波器,你中意哪款?

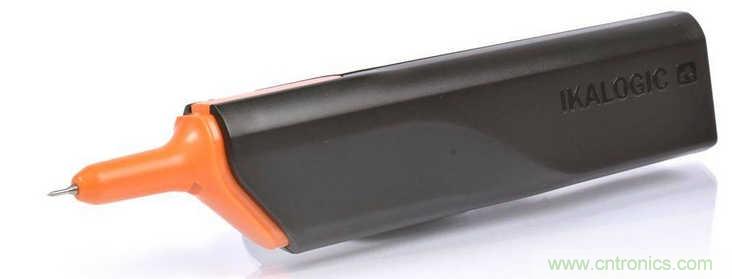

圖3:IkaScope使用WiFi連接iOS和安卓手機及平板,也可以連接Windows、Linux和MacOS電腦。(來源:IkaLogic)

接下來是Red Pitaya。據Aubrey Kagan介紹,這種示波器和波形發生器實際上就是一個FPGA板,帶有兩個模擬-數字轉換器(ADC)和兩個數字-模擬轉換器(DAC)。

我們從儀器的角度來看Red Pitaya,而不要只將其視作FPGA板。它有兩個型號:14位和10位。其輸入帶寬為40 MHz,輸出帶寬為50 MHz,采樣率不明。Red Pitaya不需要軟件,因為它使用內部WEB服務器,通過以太網線與計算機相連。一個SD存儲卡可以存儲數據。其最低售價為239歐元(約294美元),根據外設不同價格略有差別。

幾款新型低端示波器,你中意哪款?

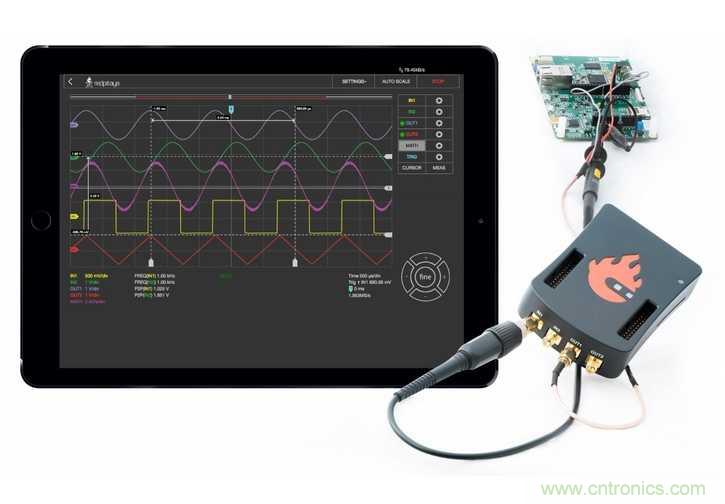

圖4:Red Pitaya的FPGA板示波器帶有兩個模擬輸出通道。(來源:Red Pitaya)

以上僅列舉了幾款低端示波器,哪個是你使用過的?還有其它推薦嗎?如果你還用過不同的示波器,請與我們分享你的使用心得。
