【導讀】在本項目中，我將向您展示如何用 LED 制作一個簡單的無偏差電子骰子。該項目由 6 個 LED、一個 555 定時器集成電路和一個 4017 十進制計數器集成電路組成，通過點亮相應的 LED 產生 1 到 6 之間的隨機數。
在本項目中，我將向您展示如何用 LED 制作一個簡單的無偏差電子骰子。該項目由 6 個 LED、一個 555 定時器集成電路和一個 4017 十進制計數器集成電路組成，通過點亮相應的 LED 產生 1 到 6 之間的隨機數。
簡介
玩骰子是一種古老的游戲。我們也都喜歡玩。玩骰子需要我們拿起骰子并確保它不偏不倚。把一塊積木做成骰子，然后切割清楚，確保骰子不偏不倚，這些都是老生常談了。如果形狀切割不好，骰子就會出現偏差。
此外，骰子還可能因變形而產生偏差。如果是木制骰子，它可能會因大氣中的潮氣或機械應力而變形。為了解決傳統骰子的所有這些問題，我們制作了一個骰子電路，解決了傳統骰子的所有問題。
現在，我們將向您展示一種幾乎沒有偏差的 LED 電子骰子。由于電路的運行速度極快，人眼幾乎無法察覺，因此不存在作弊的可能。維護工作也很少，幾乎不會影響電路老化。頻率可能會隨著電源電壓的變化、有源和無源元件的老化而略有不同，但隨機性仍會保持不變。

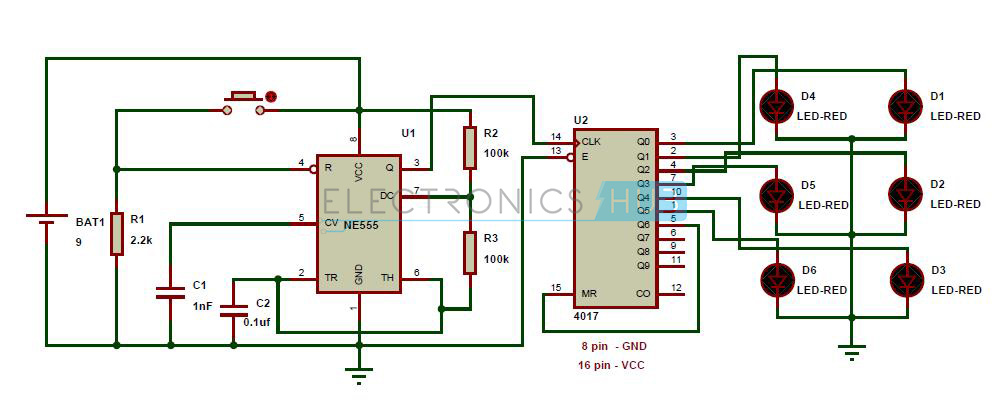

電子 LED 骰子電路圖
所需元件
發光二極管 X 6
555 定時器 IC
CD4017 十進制計數器 IC
電阻器 - 2.2KΩ、100KΩ X 2
電容器 - 1nF 和 0.1μF
按鈕
9V 電池
面包板
連接導線
帶 LED 的無偏電子骰子的操作
該電路使用 555 定時器作為可控多諧器。在這種模式下，電路的 R2 = 100 KΩ，R3 = 100 KΩ，C2 = 0.1 μF。
在這種配置下，電路可作為頻率為千赫茲的脈沖發生器工作。這意味著電路產生的時鐘周期約為 0.000210 秒，人眼無法察覺。我們無法觀察到以如此快的速度變化的數值，因此骰子幾乎不可能出現偏差。
時鐘脈沖被送入一個計數器兼解碼器電路 IC 4017，第七個輸出用于復位。它有九個可能的輸出，其中第七個輸出用于復位，因為我們只需要計數到 6，因為骰子只有六個面。前六個輸出分別給 LED，這樣相應的 LED 就會在相應的計數時發光。
如果計數為 1，LED-1 將發光。如果計數為 2，LED-2 將發光，依此類推，直到第六次計數。計數到 6 時，第 6 個 LED 將發光，之后在下一個時鐘脈沖中，計數器將前進，計數遞增到 7。在這個計數過程中，電路會自動復位，因為第七個計數會給復位引腳（PIN-15）供電。
請注意，電路圖中沒有顯示電源引腳和地線，因為這是 Proteus 軟件生成的原理圖。但是，9V 電源提供給 IC 4017 的第 16 引腳，IC 4017 的第 8 引腳接地。

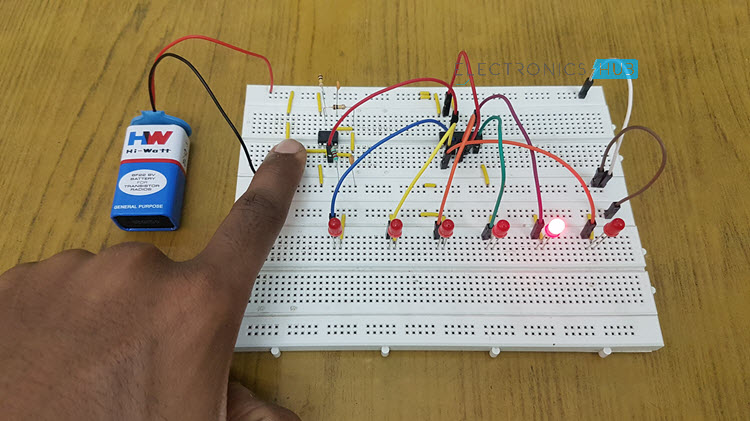

電路就是這樣工作的，如果你覺得需要更多的隨機性，可以提高電路的頻率，這樣就很難感知到了。該電路可在通用印刷電路板上使用 9V 直流電源實現。
應用
這種帶 LED 的無偏差電子骰子可用于傳統骰子的任何地方，如
蛇梯游戲
滑槽和梯子
大富翁
商業應用
