如何選擇測量傳感器?

發布時間:2019-03-07 責任編輯:wenwei

【導讀】準確的測量可以提升品質,但如果選擇了不合適的測量儀器,會導致成本和工時的上升。今天就高度、臺階等檢測,為您一一解答。

檢測方式和傳感器原理

1 在指定點測量高度與變化

如何選擇測量傳感器?

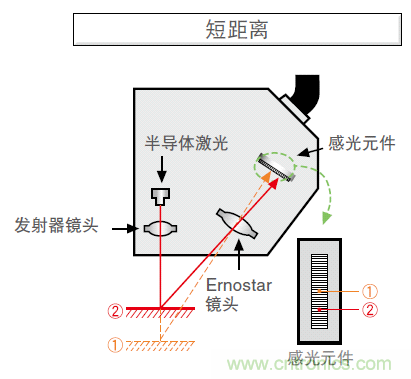

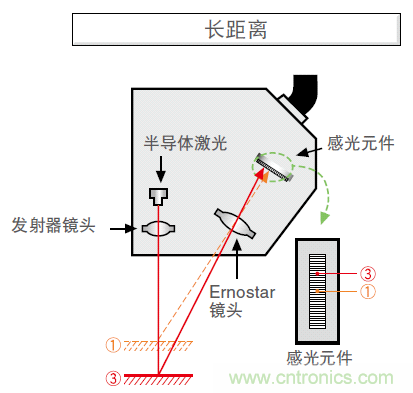

>>>>LK-G 系列測量原理(三角測量型)

如何選擇測量傳感器?
如何選擇測量傳感器?
如何選擇測量傳感器?
如何選擇測量傳感器?

如上圖所示,半導體激光向目標發出光束。Ernostar 鏡頭聚集目標反射的光線并在感光元件上形成圖像。光點在感光元件上的位置根據目標的距離而變化。系統對該變化進行估算并轉換為目標位置的測量結果。

2測量臺階高度

如何選擇測量傳感器?

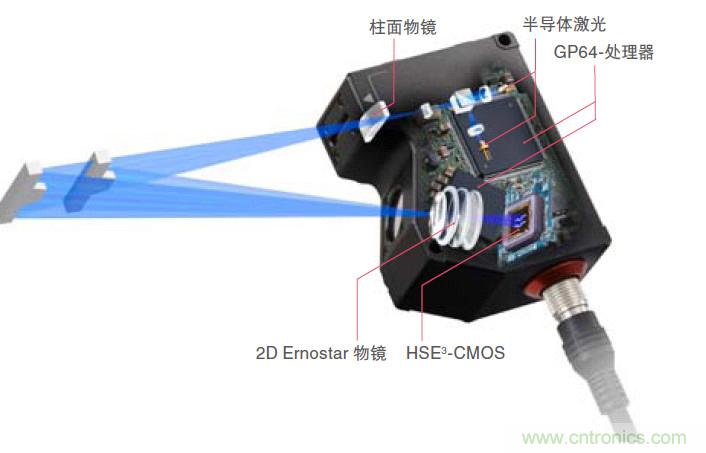

>>>>L J 系列測量原理(2D 三角測量型)

如何選擇測量傳感器?
如何選擇測量傳感器?

柱面物鏡將激光光束擴大為條狀,隨后激光在目標物上產生漫射。反射光在 HSE3-CMOS 上成像,通過檢測位置、形狀的變化來測量位移和形狀。

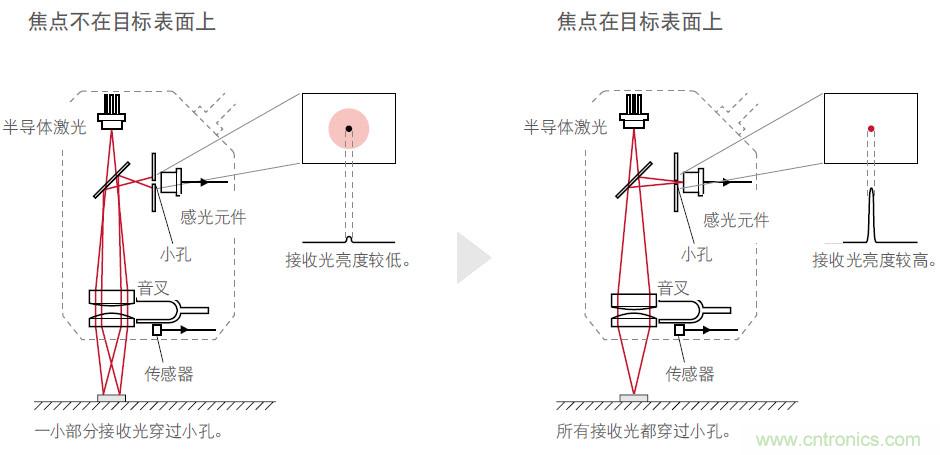

>>>>LT-9000 系列測量原理(共焦型)

如何選擇測量傳感器?
如何選擇測量傳感器?

激光束穿過依靠音叉快速上下振動的物鏡聚集在目標表面。從目標表面反射的光束匯集在小孔處,隨后進入感光元件。傳感器通過測量物鏡在感光時的確切位置精確測出與目標表面的距離,不會受到目標材質、顏色或角度的影響。

還有最新的彩色同軸激光閃亮登場,為您解決傳統測厚帶來的困擾

如何選擇測量傳感器?
如何選擇測量傳感器?
