解析使用PLC驅動激光測距傳感器的方案

發布時間:2019-02-20 責任編輯:lina

【導讀】模擬量在PLC系統中有著非常廣泛的應用,特別是在過程控制系統中。模擬量是一種連續變化的量,因此,它的使用對象也是各種連續變化的量,比如溫度、壓力、濕度、流量、轉速,距離等等。本文就LTF激光測距傳感器模擬量的使用方法與大家進行分享。

模擬量在PLC系統中有著非常廣泛的應用,特別是在過程控制系統中。模擬量是一種連續變化的量,因此,它的使用對象也是各種連續變化的量,比如溫度、壓力、濕度、流量、轉速,距離等等。本文就LTF激光測距傳感器模擬量的使用方法與大家進行分享。

應用案例分享

應用場合:
客戶需要實時測量激光測距傳感器與被測物的距離,這時需要將模擬量信號接入客戶的系統中,要求4-20ma輸出。

產品配置:
激光測距:LTF12IC2LDQ
輸出:4-20ma
CPU:西門子S7-1500
PLC遠程分站:ET 200SP,LTF12是接在該遠程分站上的模擬量輸入模塊上,型號為:4XI 2-/4-線標準型。

解析使用PLC驅動激光測距傳感器的方案

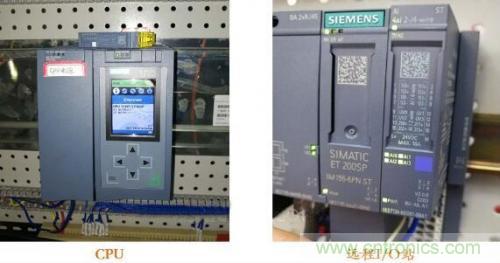

▲客戶現場配置

解析使用PLC驅動激光測距傳感器的方案

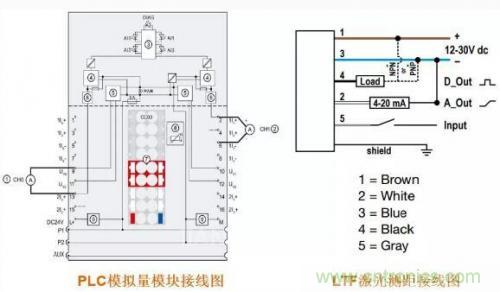

▲接線方案

解析使用PLC驅動激光測距傳感器的方案
▲現場接線

選擇模擬量輸入通道0:白線為激光測距電流輸出線,藍線為電源0V。

解析使用PLC驅動激光測距傳感器的方案

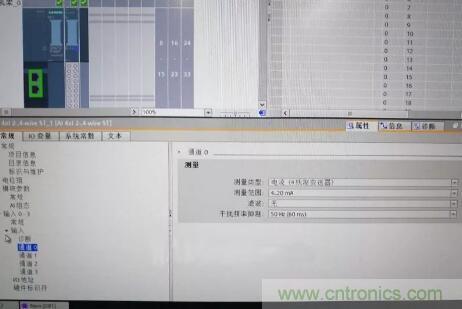

▲PLC模擬量模塊配置

解析使用PLC驅動激光測距傳感器的方案
▲LTF激光測距:設置模擬量輸出量程范圍為50mm——5m。

解析使用PLC驅動激光測距傳感器的方案

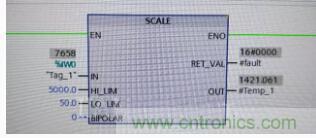

▲PLC編程:使用SCALE功能塊,成功讀取顯示實際距離。

LTF激光測距與PLC成功配置完成,當前距離值正確的傳送給了PLC系統。
