解析反射式光電傳感器NJL5820R特點及功能

發布時間:2018-12-25 責任編輯:lina

【導讀】NJL5820R和推薦的反射板(條紋鏡)組合可以獲得90度相移的2相數字信號,從而能夠簡單檢測出旋轉(移動)的方向和位置。檢測出2相信號的上升和下降,就可以獲得反射板圖案周期的1/4分辨率,比條紋鏡的物理測量精度有著更高精度的測量。


【特點】

1.根據2相數字信號輸出可以檢測出旋轉(移動)的方向和位置

NJL5820R和推薦的反射板(條紋鏡)組合可以獲得90度相移的2相數字信號,從而能夠簡單檢測出旋轉(移動)的方向和位置。

檢測出2相信號的上升和下降,就可以獲得反射板圖案周期的1/4分辨率,比條紋鏡的物理測量精度有著更高精度的測量。


2.包含發光元件(LED)驅動電流在內,低消耗電流設計

NJL5820R是組合了高靈敏度、低消耗電流的受光IC和高輸出紅外LED,實現了電池供電設備也可使用的低消耗電流性能。僅需市場產品1/5左右的驅動電流就可工作。


3.傳感器有強穩健性(Robust),對條紋鏡之間距離的變動能保持相對穩定的檢測性能

在檢測直線移動和旋轉時的位置時,很難保持傳感器和條紋鏡之間的距離不變。NJL5820R則是當傳感器和條紋鏡之間距離發生變動的情況下,其受光元件也能夠檢測到經反射板反射的反射光,并將產生的光電流作為后段比較器的基準電壓,這樣既保持了對距離變動的相對穩定性,Duty和相位差也基本沒有波動。


4.不受磁場干擾

因?yàn)槭枪鈱W(xué)模式的傳感器,所以不會受到來自電機磁場的干擾。在安置傳感器時不用考慮安裝位置,并且設計時也無需進行磁場分析。


解析反射式光電傳感器NJL5820R特點及功能

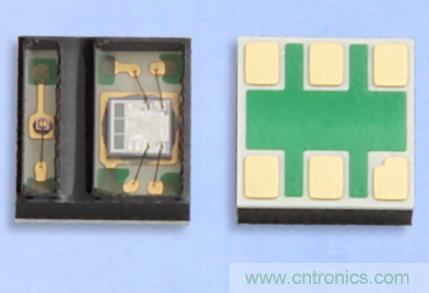

NJL5820R


【檢測旋轉和移動的產品系列】


解析反射式光電傳感器NJL5820R特點及功能


【推薦反射板(條紋鏡)】


解析反射式光電傳感器NJL5820R特點及功能


條紋鏡


解析反射式光電傳感器NJL5820R特點及功能

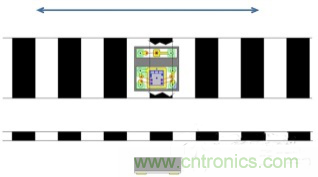

【檢測方法圖示】


解析反射式光電傳感器NJL5820R特點及功能


【性能指標】


●小型薄型封裝 : 2.6 x 2.5 x 0.8mm


●2相數字信號輸出 : A,B相


●增量輸出方式


●分辨率 : 50.8LPI (Lines Per Inch)


●工作電壓范圍 : 2.8V to 5.5V


●工作溫度范圍 : -30℃ to 85℃


【應用】


●檢測聚焦環的旋轉


●檢測操縱盤的旋轉


●簡易編碼器
