室內空氣盒子產品中傳感器應用

發布時間:2018-11-02 責任編輯:wenwei

【導讀】隨著人們生活水平的提高,我們居住環境的空氣質量參數越來越受到人們的關注:PM2.5、甲醛、溫度、濕度。所以目前能監測這些數值的空氣盒子產品受到了廣大用戶的歡迎??諝夂凶?rdquo;不僅可以監測PM2.5濃度,還可以記錄室內溫度、濕度、噪音、一氧化碳濃度、有機污染物等數據,使空氣質量也能“看得見”,以提醒消費者防范不健康的室內環境。

一些“空氣盒子”還被設計得更為智能,可連接WIFI,對長期實時檢測到的數據進行云計算分析,并通過手機軟件提醒用戶此時家中的空氣質量如何、何時適宜開窗通風。有銷售人員告訴筆者,這種具有基本檢測功能的智能“空氣盒子”售價在200元到500元之間,而高精密度產品的售價則要近千元。

室內空氣盒子產品中傳感器應用

空氣盒子小巧精致,集成了多重傳感器,實時檢測數據通過無線傳輸?shù)绞謾CAPP端:記錄室內溫度、濕度、噪音、一氧化碳濃度、有機污染物等數據,使空氣質量看得見以提醒消費者防范不健康的室內環境。

在這些環境參數檢測中,濕度和空氣質量VOC是最難準確測量的一個參數。這是因為它們易受其他因素(大氣壓強、溫度)的影響。本文推薦兩款由工采網從國外進口的小體積產品用于空氣盒子中的溫濕度傳感器和空氣質量傳感器:

室內空氣盒子產品中傳感器應用

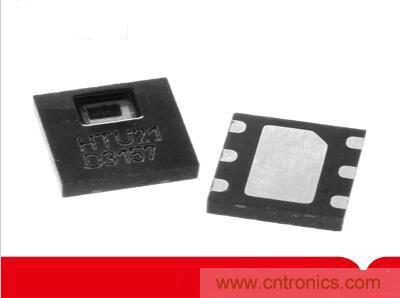

首先是從是法國公司進口的數字輸出溫濕度傳感器 - HTU21D,是一款電容式相對濕度傳感器,采用雙列扁平無引腳DFN 封裝, 底面3x3mm ,高度1.1mm。傳感器輸出經過標定的數字信號,標準 I2C 格式。

傳感器重要參數:

●  供電電壓:1.5V—3.6
●  濕度測量范圍:0—100%RH
●  溫度測量范圍: -40℃—105℃
●  最大消耗功率: 2.7uW
●  通信方式: I2C
●  濕度精度范圍(10%RH to 95%RH): HTU21D  ±2%RH
●  濕度遲滯:±1%RH
●  測量時間:50ms
●  年漂移量:-0.5%RH/year
●  響應時間:5 s

HTU21D擁有3X3mm的小體積,不占空間,客戶可以隨意設計出小巧、精致,造型獨特的空氣盒子。低功耗的特點,很適合常用電池來供電的產品,使得空氣盒子有著更長的持續運行時間。因此HTU21D是制作空氣盒子產品中測量溫濕度的好選擇。

室內空氣盒子產品中傳感器應用

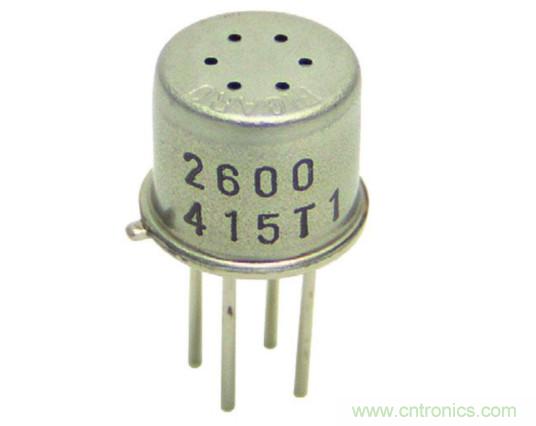

最后是從日本進口的空氣質量傳感器 - TGS2600,空氣質量傳感器對極其微弱的空氣污染氣體具有很高的靈敏度(側重于香煙煙氣)。像香煙煙霧中存在的氫氣或一氧化碳,此空氣質量傳感器可檢測到幾個ppm的氫氣。TGS2600由于實現了小型化,加熱器電流僅需42mA,外殼采用標準的TO-5金屬封裝。

敏感素子由集成的加熱器以及在氧化鋁基板上的金屬氧化物半導體構成。如果空氣中存在對象檢測氣體,該氣體的濃度越高傳感器的電導率也會越高。僅用簡單的電路,就可以將電導率的變化轉換成與該氣體濃度相對應的信號輸出。

二、空氣質量傳感器TGS2600特點:

* 低功耗

* 對污染空氣有高靈敏度

* 使用壽命長、成本低

* 應用電路簡單

* 體積小

三、空氣質量傳感器TGS2600應用:

* 空氣清新機控制

* 通風控制

* 空氣質量監測
