磁通門電流傳感器工作原理圖文詳解

發布時間:2017-10-25 責任編輯:lina

【導讀】磁通門電流傳感器是一種是以磁通門技術為基本原理,加上閉環控制在電子電路中的應用,磁通門傳感器具有分辨力高、測量弱磁場范圍寬、可靠、能夠直接測量磁場的分量和適于在速運動系統中使用等特點。下面本文就對磁通門電流傳感器的工作原理及構成等進行詳細介紹。


磁通門電流傳感器工作原理

  磁通門傳感器的工作原理是基于鐵芯材料的非線性磁化特性,其敏感元件為高磁導率、易飽和材料制成的鐵芯,有兩個繞組圍繞該鐵芯:一個是激勵線圈,另一個是信號線圈。在交變激勵信號fl的磁化作用下,鐵芯的導磁特性發生周期性飽和與非飽和的變化,從而使圍繞在鐵芯上的感應線圈感應出反應外界磁場的信號。

  因?yàn)榇磐ㄩT傳感器是利用被測磁場中高導磁率磁芯在交變磁場的飽和激勵下,其磁感應強度與磁場強度的非線性關系來測量弱磁場的。這種物理現象對被測環境磁場來說好像是一道“門”,通過這道“門”,相應的磁通量即被調制,并產生感應電動勢。利用這種現象來測量電流所產生的磁場,從而間接的達到測量電流的目的。



  磁通門電流傳感器原理圖

  二、磁通門電流傳感器的構成

 下圖是磁通門電流傳感器的系統構成

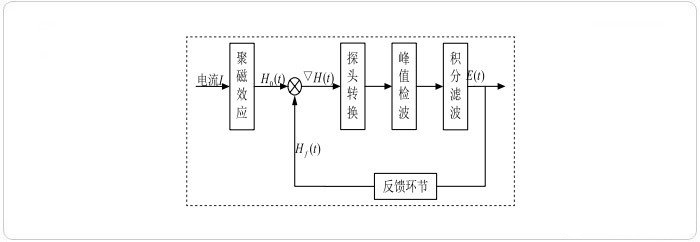

  磁通門電流傳感器系統構成框圖



  電流傳感器的系統框圖所示。電流所產生的的磁場在磁通門探頭內經激勵信號調制后,通過峰值檢波和積分濾波電路產生有用的電壓信號,然后經過反饋,使電流傳感器工作在零磁通狀態。





  圖1:磁通門繞組結構圖

  下面本文以結構簡單并且應用較廣泛的一種單繞組磁通門進行介紹。如圖1所示:環形磁芯上繞有線圈,此繞組即作為激勵繞組又作為測量繞組,所測電流從磁環中間穿過。



  圖2:普通磁環B—H曲線

  一般磁性材料都有S形狀曲線的特性,稱之為磁滯回路(hysteresis loop),如圖2所示。此磁滯回路曲線建立在B—H的坐標軸上,為磁性材料遭受完全磁化與非磁化周期,圖示為典型磁滯曲線的鐵心,如果曲線由a點開始,此點表示最大正磁化力,至b點磁化力為零,然后下降至c點為最大負磁化力,再至d點磁化力為零,最后返回最大正磁化力的a點,此即為整個磁性周期。高導磁率、低矯頑力磁芯的磁滯回線如圖3所示。

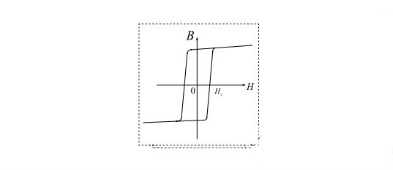

  圖3:高u磁環的B—H曲線

  當我們?cè)诖怒h(huán)導線中加入電流分量后,電流所產生的磁場會使原本對稱的B-H磁滯回線會改變中心線變成如圖4所示形狀。



  圖4:加入直流的高u磁環B—H曲線

  假設激勵磁場強度為:Hmcosωt,就能得到磁通門磁芯上的總磁場強度為:

  ……1

  式中:

  H 0——為導線電流在環形磁芯上的磁場強度;

  H m——為激勵磁場強度幅值;

  ω——為激勵場角頻率。

  則線圈中的感應電動勢:

  ……2

  式中:

  N——為繞組線圈匝數;

  S——為環形磁芯的截面積;

  uTd——為磁芯物質的微分磁導率。

  根據磁飽和特性,當H0 =0時,H(t)= Hm cosωt,在磁飽和作用下磁感應強度為:

  ……3

  式中:Ba為磁化曲線飽和段延長線在B 軸上的截距,顯然,B(t)是對時間軸上下對稱的平頂波,根據傅里葉級數分析,它只含奇次諧波不含偶次諧波。

  當外磁場H0≠0時,H(t)= H0+Hm cosωt,B(t)的表達式為:



  ……4

  這時,B(t)成為上下不對稱的平頂波,根據傅里葉級數分析可知,它不僅含有奇次諧波還含有偶次諧波。而由式2可知,E(t)和B(t)應含有相似的波形成分,因此,可以根據E(t)在激勵周期內的振幅的上下不對稱來檢測外電流所產生的磁場B0,從而達到測量電流的目的。

  整個過程可以概括為:當磁通門式電流傳感器工作時,激勵線圈中加載一固定頻率、固定波形的交變電流進行激勵,使磁芯往復磁化達到飽和。在不存在外在電流所產生的被測磁場時,則檢測線圈輸出的感應電動勢只含有激勵波形的奇次諧波,波形正負上下對稱。當存在直流外在被測磁場時,則磁芯中同時存在直流磁場

  和激勵交變磁場,直流被測磁場在前半周期內促使激勵場使磁芯提前達到飽和,而在另外半個周期內使磁芯延遲飽和。因此,造成激勵周期內正負半周不對稱,從而使輸出電壓曲線中出現振幅差。該振幅差與被測電流所產生的磁場成正比,因此可以利用振幅差來檢測磁環中所通過的電流。
