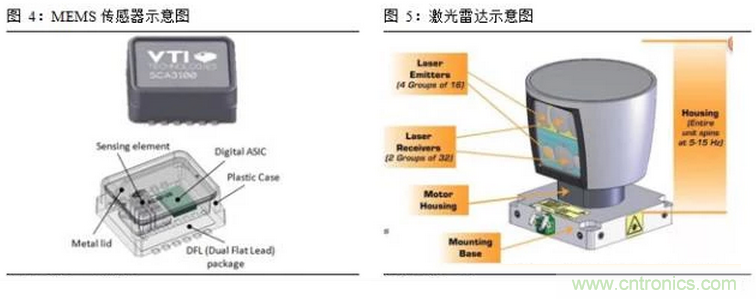

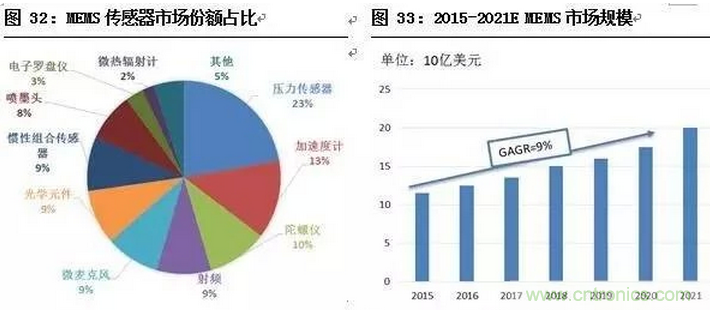

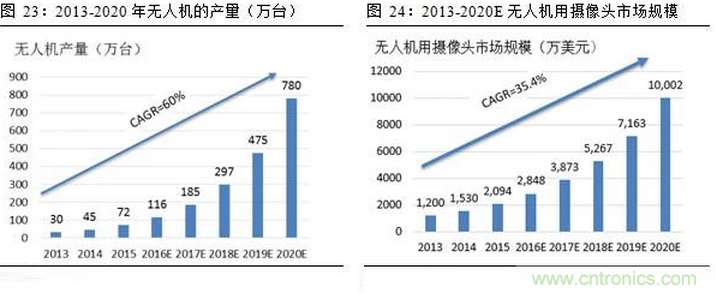

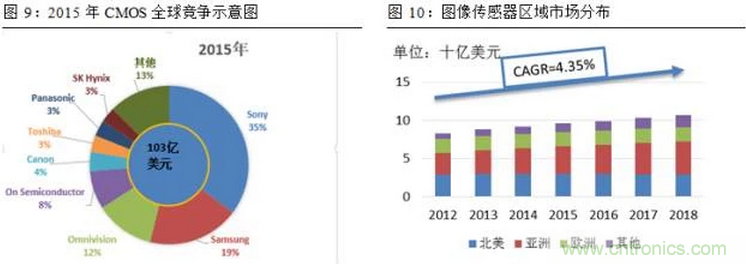

Yole Développement預測，未來MEMS（微機處理系統）智能傳感器將會從2015年的115億美元增長至2021年的200億美元，年均復合增速為9%，在相同時期，出貨量的同比增長率達13%。







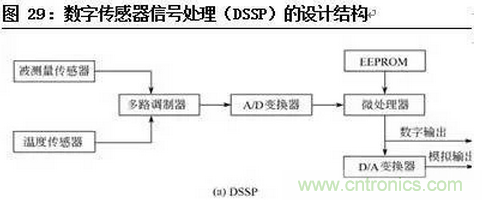

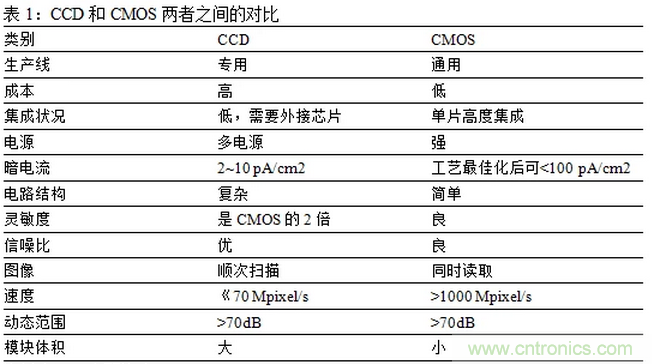

智能圖像傳感器涉及到計算機、圖像處理、模式識別、人工智能、信號處理、光機電一體化等多個領域，主要分為硬件系統和軟件系統兩大部分。硬件系統包含了處理器、存儲器和控制器，軟件系統主要包括各種驅動和算法。



目前較為先進的應用主要有：激光雷達、3D成像和傳感技術、虹膜識別。

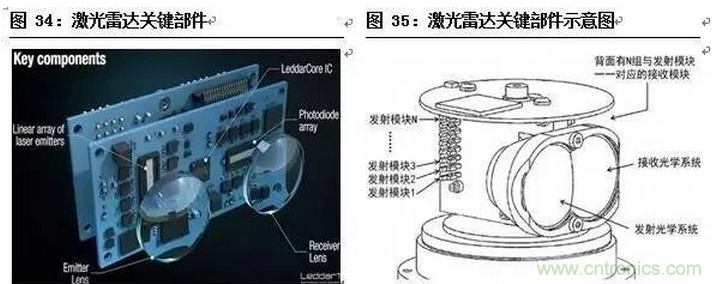

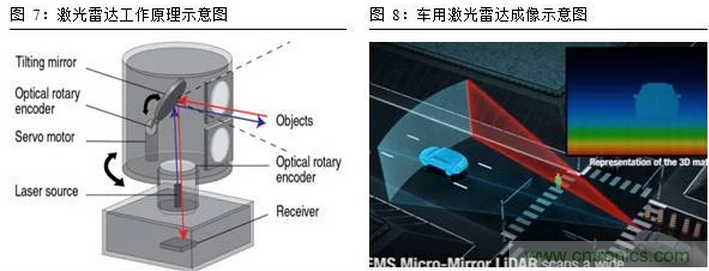

激光雷達的成像主要涉及以下幾個主要部件：激光發射器——散射片——接收器——處理器——輸出顯示，其中關鍵部件在于激光發射光系統和接收光系統。





發射光系統中的激光器的輸出波長因工作物質的不同而不同，根據工作物質（氣體、光纖、半導體、自由電子、液體激光器）、激勵能源（光泵、電激勵、化學式）以及輸出的波長（紅外激光器、紫外激光器和可見激光器）可以對激光器進行不同的分類，目前主流激光器主要有：固體Nd：YAG激光器、光纖激光器、半導體激光器等。



用于激光雷達系統的激光器的關鍵技術指標在于光波可探測的距離，對于激光雷達來說，激光器發出的光波越長，可探測的距離就越長，而光波長度不僅取決于光波本身的特性還取決于激光器的功率，一般而言，功率越高光波可探測的距離越長。

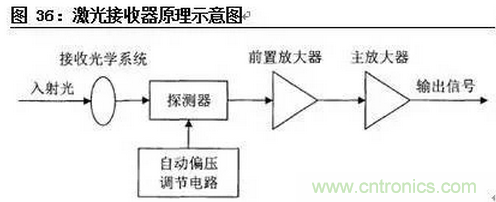

激光雷達接收器的作用在于將目標反射或者散射的激光回波信號轉換為相應的電信號，主要由：接收光學系統、光電探測器、前置放大器、主放大器和探測器偏壓控制電路構成。就接收器使用的材料而言，主要是IV族中的Si、Ge和III-V族的GaAs、InP等材料，但硅材料以其晶體完整性、大尺寸、優良的熱學性能等以及硅微電子技術的成熟性等優勢，廣泛應用與目前的集成電路。但具最新消息，在Luminar公司即將推出的1000臺性能優越的激光雷達（40陣列、探測距離可達200米），所用激光接收器為InGaAs接收器。相比硅基的激光接收器，InGaAs接收器具有更高的敏感性，但成本更高，未來隨著成本的降低，將會有越來越廣泛的應用。





除了有可以接收直線光的接收器之外，還有另外一種形式接受光信號的形式，即是Oryx獨家開發的“相干光雷達系統”。不像激光雷達那樣通過光電傳感器來偵測光線粒子，該系統根據光的“波粒二象性”，以波的形式使用納米天線來感知反射回來的信號（光）。



其原理是：用激光束照亮前方，用第二套光學儀器，將入射光導引到大量的微型整流納米天線中。由于系統不需要機械鏡面或一系列通道來引導激光、捕捉環境，只需要發出激光束來照亮前方，所以可大大降低成本。另外，系統所使用長波紅外光被水吸收的比率很低，也很少受到太陽輻射的影響，所以不會在大霧或強光直射環境下失效。





激光雷達按有無機械旋轉部件分類，包括機械激光雷達和固態激光雷達。根據線束數量的多少，又可分為單線束激光雷達與多線束激光雷達。而未來的發展方向?qū)?huì)從機械走向固態，從單線束走向多線束。





目前激光雷達遲遲沒有大規模應用的原因在于組裝和調試成本高，為了實現激光在水平視角的360°掃描，需要為激光雷達安裝機械旋轉裝置，而降低激光雷達成本的根本手段便是取消機械旋轉結構。方法一是：利用MEMS微振鏡來控制激光的方向，把所有的機械部件集成到單個芯片，目前荷蘭Innoluce公司正在著手這一技術的研發，預計2018年量產，成本不超過100美元。方法二是：完全取消機械結構，采用相控陣列的原理實現固態激光雷達。光相控陣列的原理是：采用多個光源組成陣列，通過控制各光源發射的速度和時間差，靈活合成角度，且精密可控的主光束，目前Quanergy公司的S3產品用的就是這一原理，成本可降低至250美元/臺。

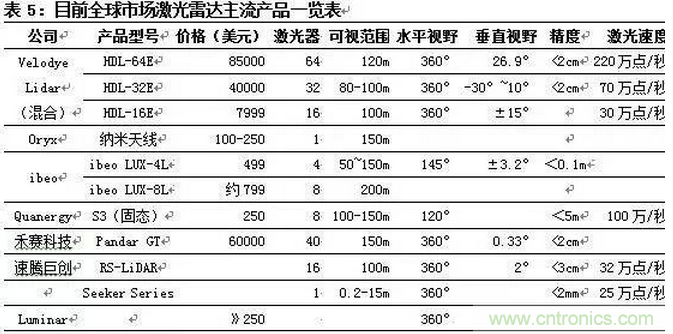

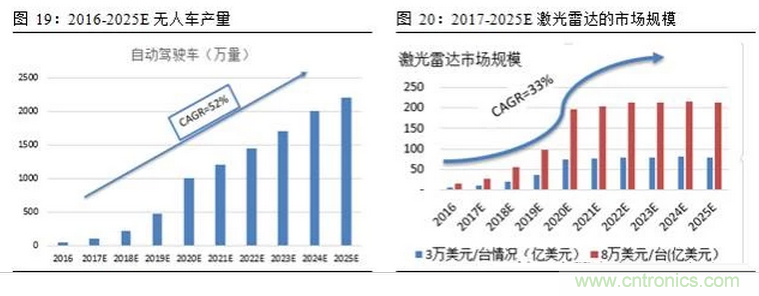

隨著激光雷達技術的推進，微型化、低成本、高性能將會成為必然趨勢，固態激光雷達也將會成為最終的激光雷達形式。全球現有的激光雷達的主要生產廠家，如下表所示：





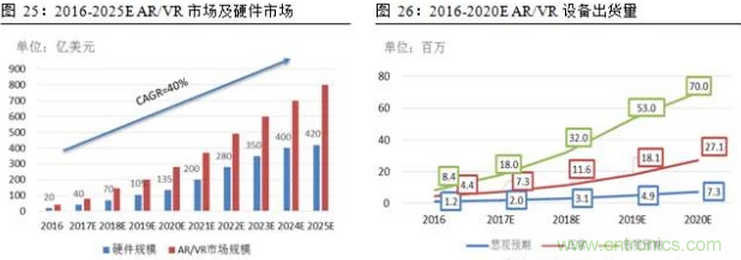

3D成像能夠識別視野內空間每個點位的三維坐標信息，從而使得計算機得到空間的 3D數據并能夠復原完整的三維世界并實現各種智能的三維定位。目前在高端市場如：醫療和工業領域的應用逐漸成熟，呈現出加速趨勢，預計2018年在移動和計算領域?qū)?huì)有大量3D成像和傳感產品面市，如：iPhone 8將采用前置3D攝像頭、Kinect游戲配件和Leap motion手勢控制器，3D成像技術將是解決人機交互的突破口。





目前主流的 3D 成像技術有三種：

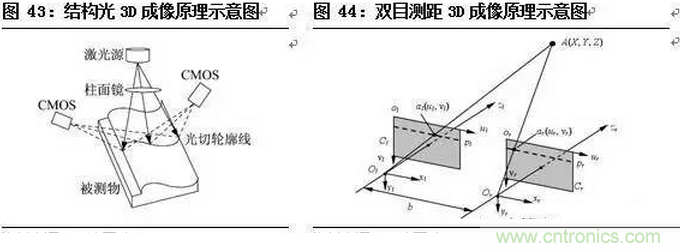

（1）結構光（Structure Light）。具有特別結構的光投射特定的光信息到物體表面后，由攝像頭采集。根據物體造成的光信號的變化來計算物體的位置和深度等信息，進而復原整個三維空間，代表公司如：以色列 PrimeSense 公司 Light Coding 方案。Light Coding發射 940nm波長的近紅外激光，透過diffuser（光柵、擴散片）將激光均勻分布投射在測量空間中，再透過紅外線攝影機記錄下空間中每個參考面上的每個散斑，形成基準標定。標定時取的參考面越密，則測量越精確。獲取原始數據后，IR傳感器捕捉經過被測物體畸變（調制）后的激光散斑pattern。 通過芯片計算，可以得到已知 pattern 與接收pattern 在空間（ x, y, z）上的偏移量，求解出被測物體的深度信息。





（2）TOF（Time Of Flight，飛行時間）。通過專有傳感器，捕捉近紅外光從發射到接收的飛行時間，判斷物體距離。TOF的硬件實現方式和結構光類似，區別只是在于算法上，結構光采用編碼過的光pattern進行投射，而TOF直接計算光往返各像素點的相位差。



（3）雙目測距（ Stereo System）。原理類似人的雙眼，在自然光下通過兩個攝像頭抓取圖像，通過三角形原理來計算并獲得深度信息，目前的雙攝像頭就是雙目測距的典型應用。



從技術角度來說， 3D成像并不是近年才新出現的。自2009年微軟發布基于3D成像的游戲體感交互設備Kinect已經有8年時間，而Google的Project Tango也提出了4年。3D 成像已經過了技術基礎期，即將進入長達5年以上的高速成長期。



虹膜識別是一種新興的生物特征識別技術，通過采集虹膜圖像，提取和比對虹膜紋理特征點之間的差別來識別身份，相比于傳統的指紋、人臉等生物特征識別技術具有唯一性、穩定性和高度的防偽性等優勢。對比其他生物測定技術只能讀取13-60個特征點，虹膜測定技術可以讀取266個特征點，準確率高達99.29%。虹膜識別技術的過程一般來說包含如下四個步驟：虹膜圖像獲取——圖像預處理——特征提取——特征匹配。

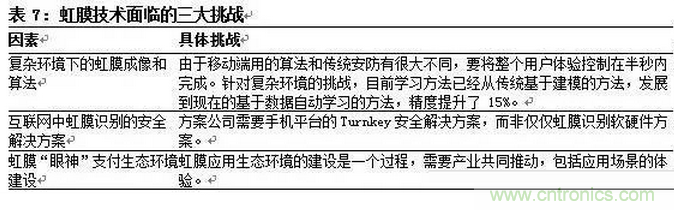

虹膜識別系統自進入21世紀之后開始大量應用于安防、監控、特種行業身份識別等領域，但由于其硬件的笨重和算法的低靈敏度，并沒有突破消費級電子市場。直到2015年5月，日本手機廠商富士通發布了全球首款限量產虹膜識別智能手機Arrows NXF-04G，才被人們認知。但相比目前的指紋識別，并沒有得到廣泛的應用，其原因在于以下三大挑戰：虹膜算法，基于互聯網的安全解決方案以及虹膜支付的生態建設。





同時，虹膜識別技術本身也存在著以下幾點主要難題：圖像難采集、睫毛和眼皮的遮掩、瞳孔彈性形變、頭或眼球的轉動帶來虹膜旋轉誤差、戴眼鏡的反光影響、不同攝像頭設備帶來圖像質量的差異等。

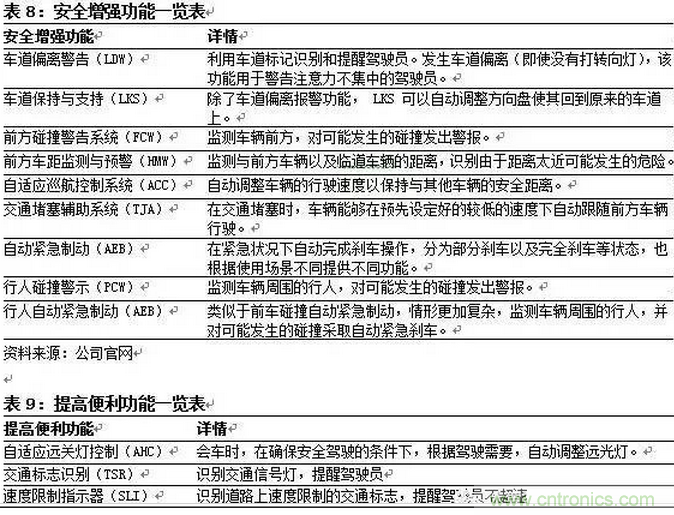

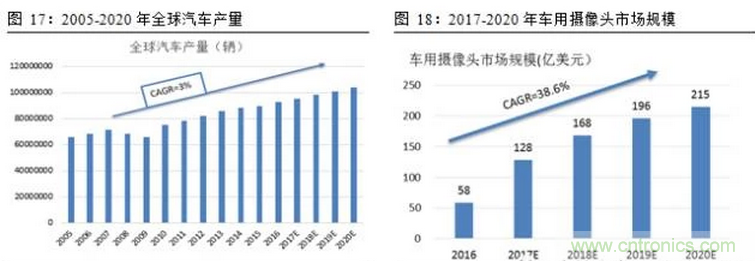

ADAS即是汽車駕駛輔助系統，Mobileye ADAS在功能方面覆蓋了安全增強、便利提高兩個方面功能，詳情如下表所示：





Mobile eye 的ADAS系統主要有三大核心技術，分別是：傳感器識別(Sensing)、高精地圖定位(Mapping)和駕駛策略系統(Driving Policy)



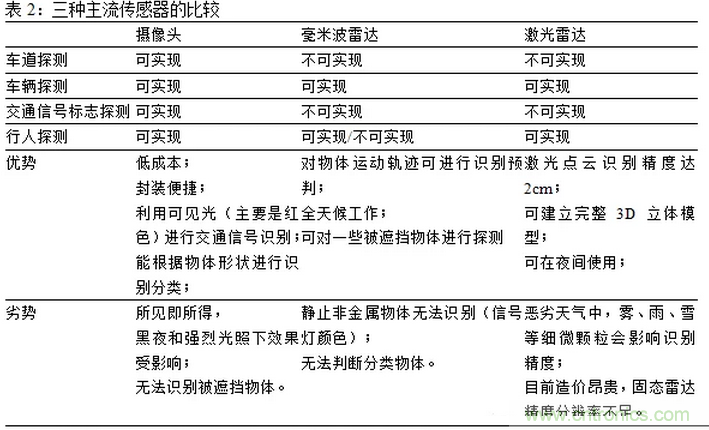

（1）傳感器識別包括車輛搭載的所有傳感器設備：攝像頭、雷達、激光雷達、超聲波傳感器等， 所有這些傳感器所收集到的信息，都將作為原始數據被傳輸?shù)礁咝阅茈娔X當中并加以分析，為車輛建立環境模型(environmental model)。



Mobileye的圖像識別技術主要是基于EyeQ芯片技術的基礎，研發單眼攝像頭。 EyeQ 芯片是Mobileye的核心技術，具備異構可編程性，用來支持包括機器視覺、信號處理、機器學習任何以及深度神經網絡的部署。從 EyeQ5 開始， Mobileye 將會正式支持全自動駕駛標準的操作系統以及全套開源 SDK 用于開發者進行算法開發。Mobileye 下一步布局三目攝像頭識別以及傳感器融合，完成360°全車周圖像傳感識別的覆蓋。





（2）高精地圖定位：用于幫助車輛在整個路徑規劃中精確定位，提供無人駕駛系統安全冗余， 高精度地圖的車輛定位精確度達到了10cm，遠高于GPS的定位精確度。Mobileye推出道路體驗管理系統(Road Experience Management, REM)——一個端到端地圖和定位引擎。這個引擎包含三個主體：數據采集主體、地圖整合服務器（云端服務器整合眾包數據）、地圖使用主體（無人駕駛車輛）。



數據采集主體采集包括車輛路徑幾何數據、靜止路標等數據，然后 Mobileye 進行實時幾何及語義分析，之后這些數據被封裝為道路段數據(Road Segment Data)并傳送到云端服務器。云端服務器進行數據整合以及源源不斷的 RSD 數據流量協調，最終打造為一張高精度、低反應時間的全球路書 Roadbook。最后就是路書的本地化：讓無人駕駛車輛能夠使用這張路書， REM 會讓車輛在路書地圖中自動定位并根據實時更新來確保定位準確。





（3）駕駛策略系統是針對各種路況做出反應的決策系統。無人駕駛系統技術的難度在于路況的隨機性。Mobileye使用了一種深度學習方法——強化學習(reinforcement learning)算法。主要基于一個模擬復雜駕駛環境的仿真平臺，給定一個目標，讓駕駛決策系統在模擬過程中自行試錯調試，對正確的決策進行獎勵，對錯誤的決策進行懲罰，從而實現自我學習和積累。

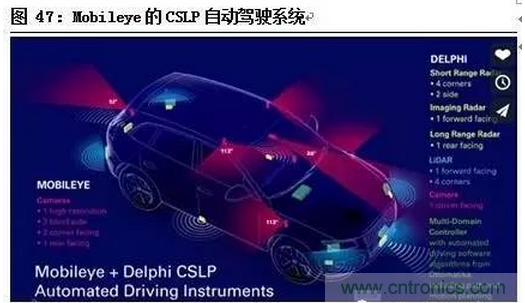

近期，Mobile eye與德爾福合作預計到2019年推出中央感應定位和規劃（CSLP）自動駕駛系統，該項系統融合了相機、雷達、激光雷達等最佳的感知傳感器，汽車經驗和計算機處理速度，是首個交鑰匙全集成自動駕駛解決方案，具有行業領先的感知系統和計算平臺。2019年CLSP系統將采用幾項先進技術，包括：本地化能力、自由空間檢測、360°的行人感知、3D車輛檢測、路徑和運動規劃。
