在講述接近傳感器的應用之前，我們先來了解一下，它所具備的一些主要功能：





檢測電梯、升降設備的停止、起動、通過位置；檢測車輛的位置，防止兩物體相撞檢測；檢測工作機械的設定位置，移動機器或部件的極限位置；檢測回轉體的停止位置，閥門的開或關位置；檢測氣缸或液壓缸內的活塞移動位置。





金屬板沖剪的尺寸控制裝置；自動選擇、鑒別金屬件長度；檢測自動裝卸時堆物高度；檢測物品的長、寬、高和體積。





檢測生產包裝線上有無產品包裝箱；檢測有無產品零件。





控制傳送帶的速度；控制旋轉機械的轉速；與各種脈沖發生器一起控制轉速和轉數。





檢測生產線上流過的產品數；高速旋轉軸或盤的轉數計量；零部件計數。





檢測瓶蓋有無；產品合格與不合格判斷；檢測包裝盒內的金屬制品缺乏與否；區分金屬與非金屬零件；產品有無標牌檢測；起重機危險區報警；安全扶梯自動啟停。





產品或零件的自動計量；檢測計量器、儀表的指針?lè)秶刂茢?shù)或流量；檢測浮標控制測面高度，流量；檢測不銹鋼桶中的鐵浮標；儀表量程上限或下限的控制；流量控制，水平面控制。





根據載體上的碼識別是與非。





ASI（總線）連接設備上各個位置上的傳感器在生產線（50－100米）中的數據往返傳送等。



目前，接近傳感器在航空航天、工業生產、交通運輸、消費電子等各行各業的領域中都有廣泛的應用，下面介紹幾種典型的應用場景，以便能為你在接近傳感器的應用設計中打開一些思路。

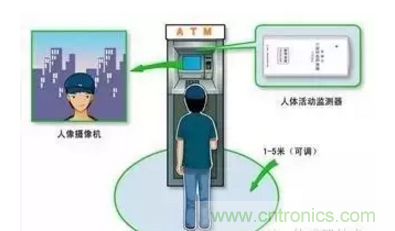

人體接近傳感器是一種用于檢測人體接近的控制器件， 可準確探知附近人物的靠近，是目前作為報警和狀態檢測的最佳選擇。它的傳感部分對附近人物移動有很高的檢測靈敏度，且對周圍環境的聲音信號抑制，具有很強的抗干擾能力。內部采用微電路芯片作程控處理，具有較高探測靈敏度和觸發可靠性，探測與控制兩部分合二為一，守候功耗低，開關信號輸出，直接觸發報警錄像。



由于對人體感應的靈敏度是連續可調的，這使得人體接近傳感器可以適用于很多不同的場合。在安全防盜方面，如資料檔案、財會、金融、博物館、金庫等重地，通常都裝有由各種接近傳感器組成的防盜裝置。







航空動力裝置、起落架系統、導航系統是航空公司上報的航空器使用困難報告數據中位列前三的系統。其中，起落架系統故障易造成飛機返航、備降等不正常事件，給公司帶來經濟損失，給航空安全帶來隱患。



在一般的空客飛機起落架控制系統中，通常采用的是數字電傳控制系統。其基本原理便是將傳感器信號送給控制盒（控制計算機），經過綜合運算比較后發出指令給執行機構，控制環節為余度控制。



現代民用飛機起落架收放包括正常收放和應急釋放兩套系統。起落架控制系統在操縱方式上使用電傳操縱，且與其他系統實現交聯，廣泛采用感應式接近傳感器用于檢測起落架的位置。



每個起落架起主要作用的傳感器有兩個，即收上鎖傳感器和放下鎖傳感器，分別用于收上和放下鎖好時接通傳輸位置信號。該類型傳感器為磁阻型接近傳感器，主要由兩部分組成：傳感器主體和傳感器激勵片。



傳感器主體將電能轉換成磁場，激勵片主要起到增大導磁率的作用。當起落架與激勵片接近到一定距離時導磁率增加，傳感器發出信號警告組件指示起落架位置。它們之間的距離直接影響到指示的準確程度，一般調節要求也比較嚴格。此外，不同機型略有差別，調節時還需參看該機型的AMM手冊。



用感應式接近傳感器檢測起落架的位置，提高了傳感器壽命。此外，通過控制計算機方便地實現了與航空電子系統的信息傳輸與信息共享。





在所有的鐵路事故中，列車相撞占到很大一部分，且常常后果嚴重。利用接近傳感器對交叉道口過往列車監測，成為提高鐵路安全性措施中非常重要的一個環節。

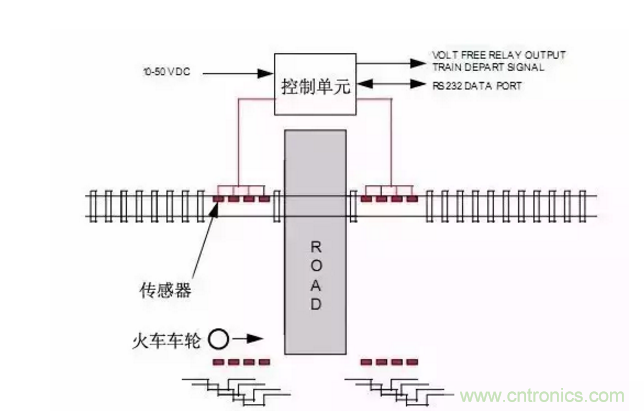

在實際應用中利用接近傳感器非接觸式位置測量的特點，可以將它們分別對稱地安裝在交叉口鐵軌的兩端。當有列車經過時，鐵軌兩端的接近傳感器能夠檢測到各自端車輪經過時引起的變化。通過道口監測微處理系統對各傳感器信號進行分析，可以判斷車輛行駛的方向及穿越時的狀態（通過與否、是否停留）。最終，以線纜或者無線通信的方式，將信息發送到交管控制中心，以便對列車進行調運。







機械化生產制造催生了對自動包裝技術的需求，人工包裝的方式已遠遠不能滿足批量生產作業。自動包裝機械能夠在控制系統的引導下完成一系列物品的包裝工藝流程，提高了產品包裝效率，降低了包裝成本，但仍然免不了會出現紕漏。為此，自動包裝檢測成為保證包裝質量的一個重要環節。其中對于包裝過程中含鐵磁類物質的情況，利用接近傳感器進行非接觸檢測是常采用的一種方式。

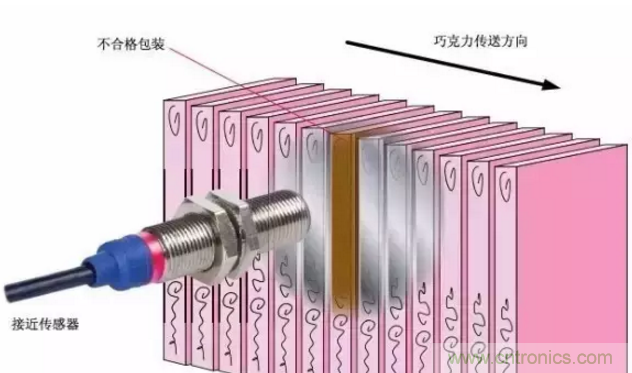

接近傳感器內部的能產生交變磁場的線圈，當被檢測鐵磁物處于該環境下時，便會因電磁感應原理作用而在內部形成渦電流。當渦電流所產生的磁場足夠大時便會反過來改變接近傳感器原有電路參數，從而產生信號輸出。因此，利用接近傳感器能識別附近一定范圍是否存在含磁性或者易磁化的物質。在一些自動包裝過程中，如巧克力金屬箔紙包裝，通過接近傳感器對磁性物質存在性的檢測，可以判斷是否出現包裝錯誤或工序遺漏的不合格產品，進而提高包裝質量。







機器人手夾持器是一種具有多個自由度，可靈巧抓取物體的機械結構部件?？捎糜诟鞣N工業自動化生產、裝配和操作中， 可在高風險環境下執行信息探測、物品收集和偵查、排爆等任務。機器人手夾持器一般多采用鉗形結構，以開、合的方式來夾取物體。因此，“鉗口”開合度的精確測量和控制，是直接影響夾取過程成功與否的關鍵性因素。

由于接近傳感器能夠感應距離和位置的變化，所以，也是機器人手夾持器中，測量開合情況的常用傳感器件，它利用磁場的變化與被測金屬部件的相對位置關系來進行測量。通常傳感器被安裝在夾持器的其中一個夾鉗上，在夾取物體時，接近傳感器能夠通過感應磁場的大小變化而判斷兩者（夾鉗）距離的遠近。從而可與設定值進行比較，調節手夾持器開度的大小，避免抓空或損壞物件。







汽車電子應用領域?qū)咏鼨z測傳感器的需求一直在穩步攀升，接近檢測在汽車電子行業的可能應用是無限的，例如：





針對各種不同的汽車電子應用需求，有多種接近檢測方法，如電容感測、紅外、超聲波、光學等。對從5mm到300mm范圍的接近檢測，電容式感測技術相對其它技術而言有許多優勢：出色的可靠性、簡單的機械設計、低功耗和低成本。

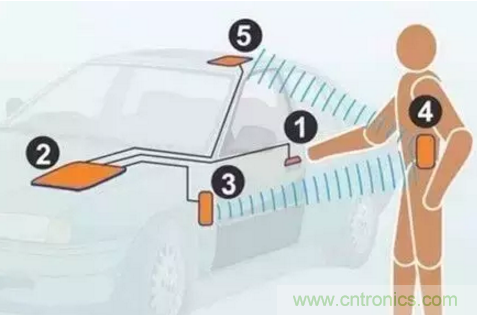

電容式接近檢測的一個示例是在汽車門禁系統中的應用（見下圖）。檢測人手靠近的接近傳感器位于車門把手（1）內。一旦檢測到有物體靠近，主控單元（2）通過低頻天線（3）發送一個喚醒信號；該信號激活汽車鑰匙發送器（4）。汽車鑰匙發送器于是與RFID接收器（5）交換信息；如果編碼信息與主控單元（2）匹配，汽車門鎖就打開。接近檢測和ID識別的整個過程約幾分之一秒。這意味著當手拉門把時，門鎖已經打開了。



相比于觸摸檢測，在汽車門禁系統中使用接近檢測的優勢在于它能夠在識別車主的時間上搶先，其結果是拉門之前，門鎖就已經處于打開狀態。





檢測空間手勢用于打開或關閉設備，也是汽車電子中常見應用。同時使用兩個或多個電容式接近傳感器，就可以通過檢測手掌在空中的簡單動作（如在被檢設備前揮手）來打開或關閉設備。下圖所示為使用這樣的系統來開／關汽車內照明的簡單例子。對著燈向某一個方向揮手是打開燈，向反方向揮手則是關燈。該系統能夠分析接近傳感器的信號，確定手勢指示開燈，還是關燈。



在電燈內設計傳感電極有許多不同的方法，從使用細銅線到采用可直接附著在塑料上的導電聚合物都有。







為了安全，地鐵屏蔽門越來越多地被地鐵站臺所使用。接近開關傳感器將會大量投入屏蔽門的技術應用中，地鐵事故將會在傳感器的應用中降到最低。



目前屏蔽門系統用來檢測開門與關門的常用方案，一般是通過兩個接近開關來檢測門的開啟和關閉。由于接近傳感器能以非接觸方式進行檢測，所以不會磨損和損傷檢測對象物。這也是它適合在地鐵上安裝的一個主要原因，隨著接近傳感器性能進一步提高，它將應用于更多的場合，未來不僅僅是地鐵門，在公交等其它屏蔽門上都會有廣泛的應用。





接近傳感器運用MEMS技術，在智能手機中得到了普及。



觸摸屏手機流行之初，用戶們就發現了觸摸屏的一個缺陷：當我們用最常見的姿勢接起電話時，往往臉部會碰到觸摸屏幕上，無意中點擊到了掛機鍵或者免提鍵，造成不必要的尷尬。于是，手機廠商利用MEMS技術，將MEMS接近傳感器設計進了觸摸屏手機，在接電話的時候自動鎖屏，避免誤觸發。另外，鎖屏的同時還可以關掉背光，可以有效節能，延長待機時間。



智能手機就是運用了MEMS環境光感器和接近傳感器：即環境光檢測（根據傳感器的照度用受光部檢測的光量來判斷周圍的明暗）與接近檢測（從具備傳感器的發光源放射的光線照射到測量對象上，根據反射到傳感器的接近用受光部的光量來判斷距離測量對象的遠近）。



環境光傳感器可以優化調節LED背景燈的照明，這樣不管是在昏暗的電影院還是光照充足的室外，在任何環境下我們的手機都能自我調節到適合的亮度。接近傳感器可以在接聽電話的時候關掉觸屏，這樣我們就不會觸到屏幕上的按鍵導致突然掛斷電話或者點開其他功能了。





新技術的創新改變了接近傳感器，在普遍應用于工業自動化控制的接近傳感器，如今更在智能化、小型化、集成化的技術升級中應用于更廣闊的領域。
