汽車的“第三只眼睛”——環視攝像頭

發布時間:2015-08-20 責任編輯:sherry

【導讀】環視攝像頭的應用可能是汽車安全領域的下一個爆發點。與后視攝像頭相比,環視攝像頭的成本不僅高得多,而且在安全防護層面更勝一籌。只要在汽車上安裝了環視影像系統,通過位置分布合理的攝像頭,駕駛員能夠看清汽車四周的圖像。這樣一來,不僅能有效杜絕倒車碾壓事故的發生,像刮蹭保險杠和輪轂這樣的概率事件也可以避免。

環視攝像頭,或稱為全景式影像監控系統,能將汽車頂部各個方向鳥視畫面拼接起來,并動態顯示在車內的液晶屏上;此外,環視攝像頭還能識別停車通道標識、路緣和附近車輛。一些最高級的環視影像系統配合聲納使用可以發出實時預警,提醒駕駛員和障礙物靠得太近。
環視攝像頭的工作原理

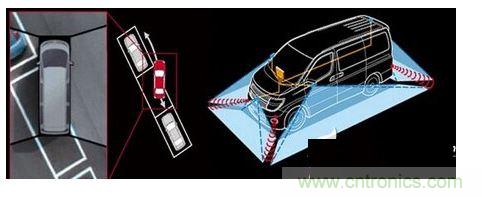

早在2007年,日產就率先在Infiniti EX35汽車上使用了環視攝像頭。現在,日產旗下十幾款車型(包括小型車Versa Note和緊湊型Rogue SUV)都使用了全景影像監視系統。在汽車前格柵中部裝有一枚攝像頭,另外兩枚超廣角攝像頭安裝在側視鏡邊緣,以向下的視角呈現汽車兩側的影像,而第四枚攝像頭則安裝在車牌上方。系統軟件將這四枚攝像頭拍攝到的畫面拼湊在一起并在中間插入了汽車的俯視圖像,看起來像是有一架無人機盤旋在汽車上方,將畫面實時地傳送到中控顯示器上。

日產的環視攝像頭設備

那么環視攝像頭在日常生活中是如何發揮作用的呢?一方面車主可以查看車子是否停在了自家車道的中央;其次如果處于陌生的環境,甚至車道出現彎曲、下坡或者后視鏡根本起不到作用的狀況發生時,環視攝像頭可就派上了用場;當然如果在倒車,或者垂直、側方位停車的時候,在沒有自動泊車功能輔助的情況下,利用全景影像監控系統完全可以將車幾近“完美”地停到車位上,和馬路牙子保持約15至30厘米的距離。

目前,很多汽車在倒車時會自動開啟后視影像,輕觸“攝像頭”的標志,汽車正前方的路況信息會即時出現,當然這些攝像頭只能在5-7mph的速度下才能發揮作用。

各有千秋

目前很多全景影像系統可以提供多視角的畫面,比如日產旗下安裝了環視攝像頭的大部分車型顯示的就是四個拼接畫面。當然系統默認的顯示畫面為車身四周的鳥視圖,但其實可以設置只顯示前視畫面或后視畫面。當只開啟后視畫面時,這與安裝了后視攝像頭的汽車沒什么本質上的區別;而在提供前視功能的日產車上,你會在中控臺的顯示屏上發現汽車右側外部的影像,畫面中用一條點劃線來表示車身的寬度,防止道牙刮蹭輪轂。

此外,一些汽車主機廠甚至提供廣角或超廣角前視/后視影像,同時為了幫助越野車更容易鉤住拖車,某些SUV可能會提供朝下的后視近攝畫面。不過這些汽車可能僅僅安裝了后視攝像頭。

寶馬前輪輪眉攝像頭提供的影

日產作為全景影像技術的倡導者,目前提供移動物體探測功能。當傳感器監測到有物體(包括自行車、寵物、幼兒,甚至是跑著和母親道別的兒童等)闖入機動車道,系統會發出鈴聲提醒駕駛員注意。

影像監控還能再造點啥?

為了爭取高端客戶,汽車主機廠在功能和安全領域“各顯神通”,再不濟的,也在努力改善汽車操控的便利性。路虎今年推出了“透明引擎蓋”的概念和技術。它能夠通過引擎蓋“透視”被遮住的地形情況,讓引擎蓋“透明化”,進一步提升駕駛員對路況的掌握程度。實際上引擎蓋并沒有變透明,而是通過全息影像為駕駛員提供下方的路況,使隱藏的障礙物清晰可見。安裝在汽車前臉格柵上的攝像頭可以時刻記錄被遮擋路面的情況,并反饋在擋風玻璃上,從而造成視線仿佛可以穿透引擎蓋和發動機艙的視覺效果。通過這項技術,駕駛者在進行越野時尤其是上陡峭的山坡或者通過環境惡劣的地面時,都能夠清晰地從前輪開始看到地面的全息實景圖像。

路虎的Transparent Bonnet技術

目前很多高端越野車還在后車門頂部安裝了第五枚攝像頭,以保證后視畫面不失真。不過,越野車仍需要安裝一個位置稍低的攝像頭,用以提供車身附近的畫面,因?yàn)榇蟛糠衷揭败嚨谋巢肯蚝髢A斜,車后0.6-1.5m的范圍是視線盲區。這個攝像頭還能替代后視攝像頭,特別是當越野車的后圍板堆滿了行李時?,F(xiàn)在特斯拉和其他汽車主機廠在研發數字后視影像系統,它能將車子側向和后視攝像頭的畫面進行無縫拼接,形成縱橫比很寬的視圖。
