1.家用電器中的觸摸按鍵

觸摸按鍵可在電磁爐等家用電器中使用，取代機械按鍵。家用電器的用戶界面（UI）具有防水性。用戶用濕手觸摸電磁爐按鍵是常有的事。同樣，水或食物也有可能掉在電磁爐的UI面板上。即使沾上任何液體，按鍵也能正常工作。也就是說按鍵既不能寄存假觸摸，也不能在有液體的情況下停止對觸摸的響應。因此在大量應用中，防水性是電容感應按鍵的一項重要要求。其次，對用戶來說按鍵觸摸最直觀的反饋是音頻反饋。因此，音頻反饋功能是另一項重要要求。

最適合家用電器的MBR器件是采用SOIC封裝的產品。它便于焊接，因此比QFN封裝更適合家用電器應用。考慮到一款家用電器需要8個按鍵。因此在MBR器件中選擇8個按鍵。盾牌保護（Shield）是一項由專用引腳支持的功能，該引腳可根據配置支持多種功能中的任何一種。不僅要啟用盾牌保護功能，而且還必須合理設計布局，才能使設計具有針對液滴的防水性。還有另一種稱為“防護傳感器”的功能。該功能也必須啟用，才能在UI面板上有大量水或其它液體流過（或者液體覆蓋整個UI）時防止按鍵錯誤觸發。在這種情況下，盾牌保護無法阻止錯誤觸發。防護傳感器則可阻止這些極端情況下的假觸摸。專用引腳上支持的另一項功能是蜂鳴器。啟用該功能可實現音頻反饋。我們可根據應用需求設置蜂鳴器驅動信號的頻率，進而設定音頻反饋的音高。此外，音頻反饋的音長也是可配置的。

[page]

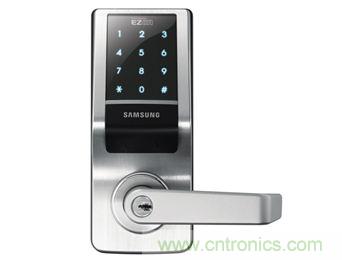

2.安全系統鍵盤中的觸摸按鍵

觸摸按鍵也可用于安全系統鍵盤，通常需要6個按鍵和6個對應的LED。此外，接近傳感器還可在用戶的手接近時用來喚醒設備。我們還必須為這些應用選擇一個能支持這么多傳感器和LED的適當器件。主機不僅可讀取按鍵狀態，而且還可采取適當行動。在這些應用中，可使用叫做側鍵抑制 (FSS) 的功能防止一次激活一個以上的按鍵。

如何配置MBR器件：

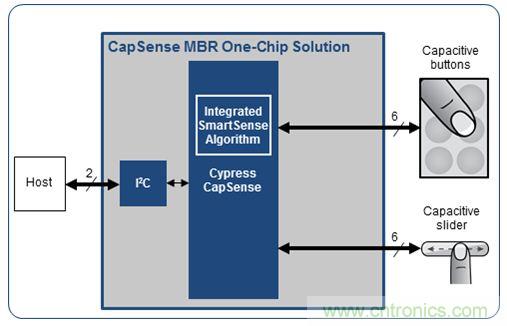

配置MBR器件需要遵循特定協議。MBR器件提供便于開發人員使用的接口，通過I2C以寄存器形式連接至主機。通過向寄存器映射寫入適當?shù)闹担蓡⒂?、禁用或配置器件功能。主機控制器（例如微控制器）或軟件工具（例如用于配置器件的賽普拉斯EZ-Click）可通過I2C訪問該寄存器映射。

基本協議：

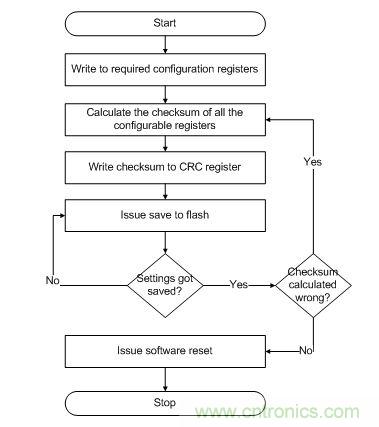

1.寫入寄存器，以啟用、禁用或配置器件功能；

2.計算所有可配置寄存器的CRC校驗和，并將該值寫入CRC寄存器；

3.發出命令，將內容保存至器件的閃存；

4.檢查寄存器映射中的錯誤寄存器，檢驗保存是否成功；

5.如果保存不成功，請注意錯誤類型并重新保存。根據錯誤類型情況返回步驟2或步驟3；

6.如果保存成功，通過軟件或硬件發出重置命令，讓配置生效。
[page]

與典型可編程器件不同，MBR器件不需要任何固件開發或詳細設計流程。要讓MBR器件準備就緒，只需要對該器件進行配置即可。此外，該配置還可通過賽普拉斯EZ-Click定制工具等軟件工具進行簡化?，F(xiàn)在，我們來討論配置器件的不同方法以及每種方法的使用時間。

1.通過主機處理器進行配置：

在大多數使用MBR器件的UI應用中，都有一個主機處理器。該MBR可作為從器件，而二者之間的通信鏈路則是I2C接口。在這些應用中，可通過編程主機處理器來配置MBR器件，可分為三種情形：1）在系統每次上電時，2）以規定的速率，或者3）系統整個生命周期內僅一次。在任何情況下，都可使用多種方法通過主機處理器進行配置。

應用編程接口（API）可作為軟件組件互相通信的接口。這些都是MBR器件廠商提供的現成API產品，可將其整合在主機處理器固件中。這有助于主機處理器配置MBR器件，開發人員無需掌握配置該器件所需的應用級協議。

電容式感應控制器廠商提供的API分為高級或低級API。高級API又可分成三個類別：

● 配置器件；
● 讀回系統診斷及生產線數據；
● 讀回運行時的傳感器狀態等數據。
這些API可在MBR設計流程的不同階段使用。

低級API通常是通信（l2C）接口讀寫API。低級API的需要與否視所使用的主機處理器而定。

2.軟件GUI

配置MBR器件的另一種方法是通過GUI來定義設置。賽普拉斯提供的EZ-Click定制工具就是這類工具。這款基于GUI的工具可在設計流程的多個階段加速設計進程。該GUI通常具有配置器件并從器件讀取數據的選項。

為了區分不同的設計階段，GUI工具通常有不同的選項卡對應于MBR器件所支持的不同類型的功能。例如，EZ-Click定制工具具有以下分類：

● CapSense傳感器配置；
● 全局配置；
● CapSense輸出；
● 系統診斷。

電容式傳感器配置選項卡用來完成與電容式傳感器有關的設置。對于GPO設置和防水性設置等所有非傳感器器件配置設置而言，可使用全局配置選項卡。配置完成后，請務必使用工具中的適當選項連接目標器件，加載配置。

在設計驗證過程中，不僅可創建配置，而且GUI還可將設置加載至原型電路板中。CapSense輸出和系統診斷選項卡可幫助開發人員檢查設計是否滿足所有需求，確認電容式傳感器工作是否如愿。如果該原型還不能工作，這兩個選項卡可用來調試和找到問題。在手動閥值模式下，CapSense輸出選項卡還可用來設置閾值。

此外，軟件工具還可在大批量生產過程中協助配置MBR器件。它可生成合適的配置文件，用來與第三方配置工具配合使用，以配置大量的MBR器件。
