大聯大世平集團推出智能家居安防終端系列解決方案

發布時間:2015-03-10 責任編輯:wenwei

【導讀】日前,大連大控股旗下子公司世平推出應用于智能家居安防領域的終端系列解決方案,包括網絡攝像頭監控方案、電子門鎖方案、智能傳感器方案、智能插座方案、有毒氣體檢測方案等。本文分別從特征和功能兩方面對這5種方案進行了詳細的介紹。

2015 年 3 月10 日,致力于亞太地區市場的領先電子元器件分銷商---大聯大控股宣布,其旗下世平推出應用于智能家居安防領域的終端系列解決方案,其中包括網絡攝像頭監控方案、電子門鎖方案、智能傳感器方案、智能插座方案、有毒氣體檢測方案等。大聯大世平此次推出的這些解決方案主要是基于 NXP 和 ADI 的器件為核心而進行設計的。

大聯大世平針對智能家居安防系統,適時推出終端解決方案,其中包括NXP ASC8848/50A IP Camera網絡攝像頭監控方案、NXP PN512 E-Lock電子門鎖方案、NXP JN5168 ZigBee智能傳感器方案和智能插座方案,以及ADI ADuCM360 有毒氣體檢測方案等。

大聯大世平NXP ASC8848/50A IP Camera網絡攝像頭監控方案

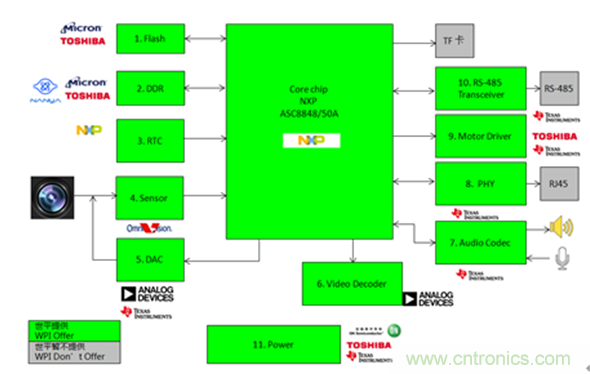

圖示1-大聯大世平NXP ASC8848/50A IP Camera 網絡攝像頭監控方案框圖
圖示1-大聯大世平NXP ASC8848/50A IP Camera 網絡攝像頭監控方案框圖

功能描述

•CMOS 圖像傳感器采集光學圖像信號并轉換成電信號;

•ISP 圖像信號處理器對信號做后期 3D 降噪、寬動態、強光抑制、背光補償、數字防抖等圖像處;

•H.264標準視頻編碼壓縮處理;

•通過千兆以太網接口對壓縮后的數據進行加密網絡傳輸;

•支持標準I2S音訊codec 和 24bit 視頻輸出。

方案特點

•處理器采用 ARM926EJ RISC 架構;

•視頻編碼采用H.264 High Profile編碼, 可以處理720P@30fps、1080P@65fps、4K以上分辨率視頻;

•支持12M sensor;

•先進的ISP、3D降噪、邊緣增強、運動自我調整de-interlacer等;

•支持D1@30fps子碼流,支持MJPEG 1090p@45fps輔助碼流;

•支持感興趣區域編碼(ROI)和SVC-T編碼;

•支持智能視頻分析,16個獨立窗口的運動檢測,邊界控制,虛擬圍欄等。

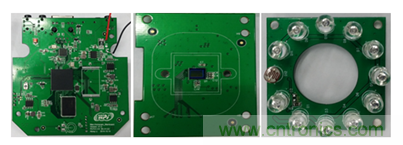

 圖示2-大聯大世平NXP ASC8848/50A IP Camera 網絡攝像頭監控方案照片
圖示2-大聯大世平NXP ASC8848/50A IP Camera 網絡攝像頭監控方案照片

大聯大世平NXP PN512 E-Lock電子門鎖方案

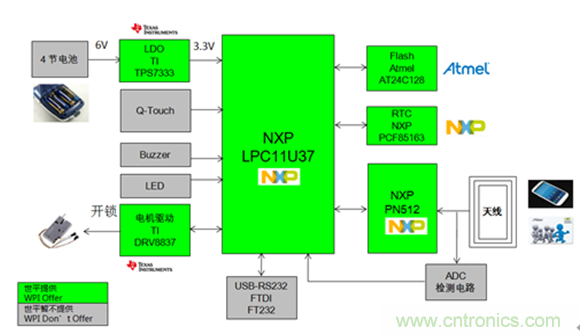

圖示3-大聯大世平NXP PN512 E-Lock 電子門鎖方案框圖
圖示3-大聯大世平NXP PN512 E-Lock 電子門鎖方案框圖

功能描述

•NFC 通信:使用 PN512 實現 NFC 讀卡器功能,讀取 Type A 卡;

•驅動馬達開鎖:通過 DRV8837 驅動直流無刷馬達開鎖;

•工作狀態指示:通過 LED 指示工作狀態,綠色表示讀卡成功并開鎖,紅色讀卡信息錯誤;

•電池供電:采用四節電池供電;

•低功耗:由 LPC11U37 控制系統間歇性掃描是否有卡靠近,實現系統低功耗。

重要特征

•NXP LPC11U37 ARM Cortex-M0 處理器,主頻最高 50 MHZ;

•NXP PN512 傳輸頻率 13.56 MHz 讀卡芯片,傳輸速率最高 424 kbit/s;

•TI TPS7333 1.8A 最大驅動電流,低電壓 H 橋電機驅動器。

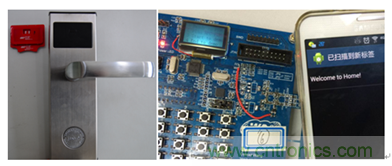

圖示4-大聯大世平NXP PN512 E-Lock 電子門鎖方案照片
圖示4-大聯大世平NXP PN512 E-Lock 電子門鎖方案照片

大聯大世平NXP JN5168 ZigBee智能傳感器方案

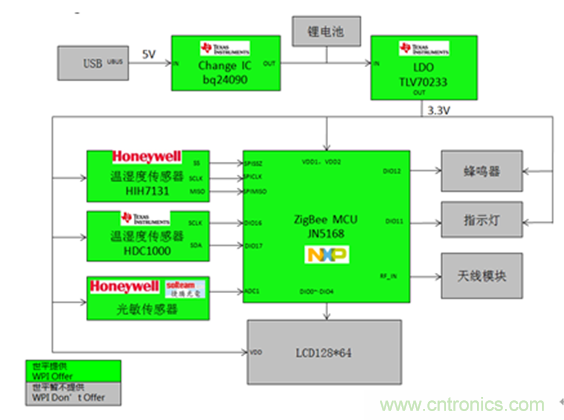

圖示5-大聯大世平NXP JN5168 ZigBee智能傳感器方案框圖
圖示5-大聯大世平NXP JN5168 ZigBee智能傳感器方案框圖

功能描述

•光照強度的檢測:光敏傳感器檢測環境光照強度,當光照強度在 75 ~ 150 lx 范圍外時,顯示燈閃爍;

•溫濕度的檢測:溫濕度傳感器檢測環境的溫濕度, 當溫度在 18 ~ 30 度之外時,顯示燈閃爍,蜂鳴器響起;當濕度在 40% ~ 60% 之外時,顯示燈閃爍,蜂鳴器響起;

•支持 ZigBee HA 協議:JN5168 將照度和溫濕度信息用 ZigBee 無線信傳輸,將第一塊板子上的相應信息送到第二塊板子上的顯示屏顯示 。

重要特征

•NXP JN5168 ZigBee 無線控制器;

•Honeywell HIH7131 -40~100°C,0~100% 相對濕度溫濕度傳感器;

•TI HDC1000 -20°C 至 85°C,0~100% 相對濕度溫濕度傳感器;

•Honeywell SD3410 接收角度為 90°C,最小亮電流 0.6 mA 光敏傳感器。

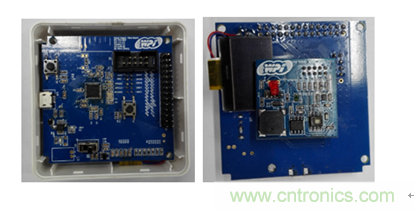

圖示6-大聯大世平NXP JN5168 ZigBee智能傳感器方案照片
圖示6-大聯大世平NXP JN5168 ZigBee智能傳感器方案照片

大聯大世平NXP JN5168 ZigBee智能插座方案

1. 功能框圖

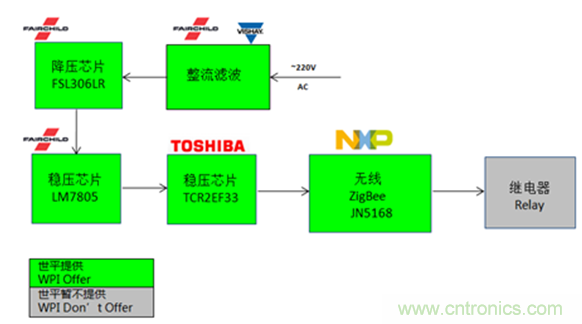

圖示7-大聯大世平NXP JN5168 ZigBee智能插座方案框圖
圖示7-大聯大世平NXP JN5168 ZigBee智能插座方案框圖

功能描述

•無線傳輸:使用無線傳輸模塊將信息傳送給 MCU,之后 MCU 根據接收到的信息對繼電器進行開啟或斷開的操作,以達到通電和斷電的效果;

•定時控制:發送指定的通電時間給 MCU ,之后 MCU 會對繼電器進行相應的操作,使繼電器能夠在指定的通電時間內開啟。

重要特征

•NXP LPC812 Cortex-M0+ 處理器;

•NXP JN5168 ZigBee 無線控制器;

•利用 AC降壓開關Fairchild FSL306 進行 220V AC/DC 轉換,輸出 12V;

•利用 Fairchild 三端穩壓器 LM7805 將 12V 電壓降至 5V/1A;

•5V/1A 經 LDO Toshiba  轉換成 3V/500mA 為 MCU 供電。

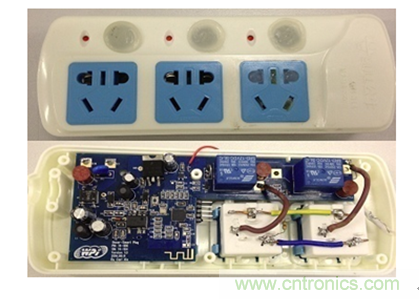

圖示8-大聯大世平NXP JN5168 ZigBee智能插座方案照片
圖示8-大聯大世平NXP JN5168 ZigBee智能插座方案照片

大聯大世平ADI ADuCM360有毒氣體檢測方案

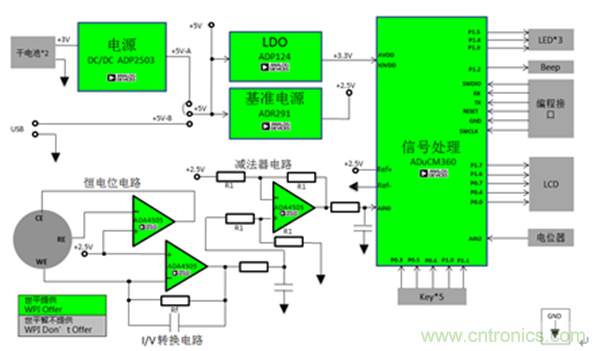

圖示9-大聯大世平ADI ADuCM360有毒氣體檢測方案框圖
圖示9-大聯大世平ADI ADuCM360有毒氣體檢測方案框圖

功能描述

•信號測量:將傳感器產生的電信號經過放大、濾波電路送到 ADC 采樣端;

•信號采樣:根據采集到的信號計算 CO 濃度,測量范圍 0 - 1500ppm;

•數據顯示:將上一步中得到的 CO 濃度通過 LCM 顯示出來;

•聲光報警:根據 CO 濃度將報警范圍分 3 個等級:50 - 200ppm、201 - 400ppm、400ppm 以上;在不同等級蜂鳴器發出不同頻率的聲音,濃度越高,頻率越高;

重要特征

•使用電化學傳感器 Alphasense CO - AF 作為前端,傳感器產生的電流與 CO 濃度成正比;

•使用 ADI ADuCM360 內置的 24 位 ADC 采集經過處理的信號;

•ADA4505 是超低功耗,軌到軌,零交越失真輸入輸出放大器。Ib 偏置電流為0.5pA,供電范圍為 1.8 ~ 5V,每個放大器的功耗為 10 μA;

•供電電壓 5V,經過 LDO ADP124,輸出 3.3V 電壓,以供 MCU 及外圍器件使用;

•使用 Verf ADR291 產生 2.5V 的電壓,為運放和 MCU 內部的 ADC 提供基準,該芯片靜態電流為 12uA ,精度 0.24% ,溫度系數 25ppm /攝氏度。

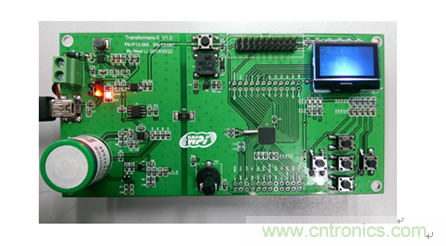

圖示10-大聯大世平ADI ADuCM360有毒氣體檢測方案照片
圖示10-大聯大世平ADI ADuCM360有毒氣體檢測方案照片

智能家居安防系統是傳感技術、無線電技術、模糊控制技術等多種技術為一體的綜合應用,利用現代的寬帶信息網絡和無線電網絡平臺,將家電控制、家庭環境控制、家庭監視監測、家庭安全防范、家庭信息交流集為一體構成的智能系統產品,是具有較強的技術性和前瞻性的新產品。

更多的產品及方案信息,請參考大聯大官方網站,并歡迎關注大聯大官方微博(@大聯大)及大聯大微信平臺:(公眾賬號中搜索“大聯大”或微信號wpg_holdings加關注)。
