高爾夫初學者的福利:加速度傳感器幫你更自信的揮桿擊球
發布時間:2015-03-09 責任編輯:wenwei
【導讀】高爾夫是一種以棒擊球的戶外運動,它集體育鍛煉、娛樂放松和享受大自然于一身,深受人們的喜愛。對于初學者來說,要做到規范到位的擊球是件困難的事情。為了幫助初學者,如今出現了利用加速度傳感器對擊球者揮桿動作進行分析的儀器裝置,以便于擊球者糾正和規范動作。
由于進行此類運動的花費較高,因此通常也被認為是一項貴族活動。而且,高爾夫要求參與者擊球時動作規范到位,尤其是對初學者來說是件困難的事。為幫助高爾夫運動愛好者提高球技,如今出現了利用加速度傳感器(SCA3060)對擊球者揮桿動作進行分析的儀器裝置,以便于擊球者糾正和規范動作。

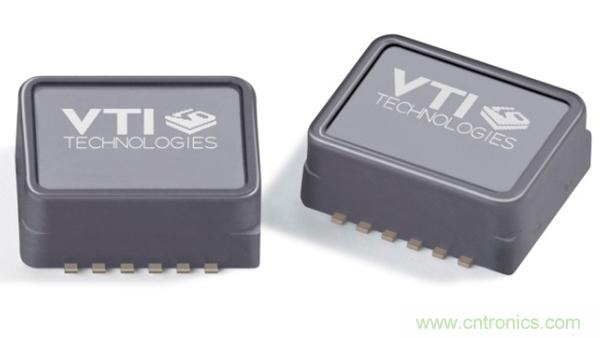

SCA3060是基于VTI的3D-MEMS電容傳感器技術的三軸加速度傳感器,并且采用了雙排引腳封裝,保證在SCA3060整個使用壽命期內的安全可靠性。此外SCA3060三軸加速度傳感器在出廠之前已經被校正過并且把校正參數保存在存儲器內,包括零點輸出,內部晶振頻率等參數。校正參數將在傳感器上電后自動從內部參數存儲器讀出,進一步提升其測量的精確性和可靠性。
特點
3.3V—3.6V電源供電
±2g的測量量程
16位SPI數字接口通信
可方便選擇頻率響應
非常低的功耗—3.3V 供電時一般只有150uA的電流
每個軸都有64個加速度數值采樣點的緩存空間,SCA3060可以使用緩存為整個系統節省功耗
具有運動檢測觸發中斷信號
滿足AEC-Q100標準的嚴格要求
雙排扁平塑料封裝符合RoHS標準,并適合無鉛化焊接要求
使用行業領先的經過驗證的電容性3D-MEMS技術
MEMS加速度傳感器應用范圍
應用
SCA3060單軸數字傾角傳感器的目標市場是儀器儀表、工程機械及汽車等行業中的安全應用,典型的包括:
慣性導航
車輛報警
傾角測量
運動檢測
黑匣子系統

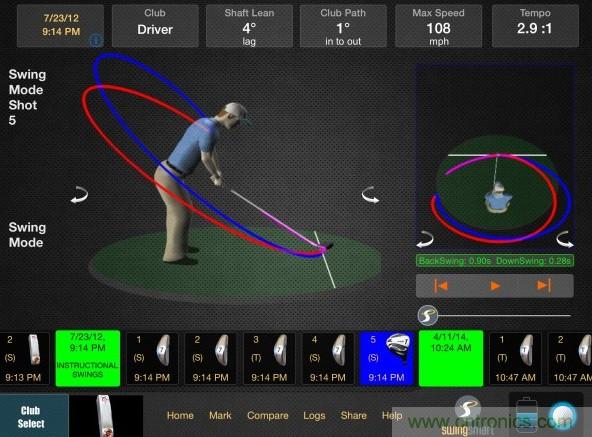

一般高爾夫球桿分析設備由硬件測量部分和軟件記錄分析部分組成。在進行高爾夫擊球的過程中,擊球者的動作直接決定揮桿時的方向和角度,也決定了高爾夫球的飛行軌跡。為了能夠記錄擊球者揮桿的動作,硬件測量部分利用加速度傳感器對人體手部動作進行檢測。通過加速度傳感器測量手臂揮動時的三維運動加速度,進而通過積分以得到手部實際運動的速度及運動軌跡。在完成擊球后,使用者便可通過相應的軟件觀看揮桿過程的動作,并與軟件中規范的動作進行比對,從而了解揮桿動作的缺陷和不足,以便進行糾正和改進。
