揭秘新iPad八核GPU內部結構,如何比iPhone 6強?

發布時間:2014-11-30 責任編輯:sherryyu

【導讀】蘋果A8X GPU采用了八核處理器,命名為GXA6850。那么移動端的八核圖形處理器到底有多強?八核的意義又在哪?是不是很好奇?這里小編為大家從五個部分帶大家全面了解蘋果A8X GPU的強悍之處。

1 蘋果A8X GPU 真的是八核?

蘋果公司總能帶給我們一個又一個的驚喜。在Apple A8X芯片問世以來,蘋果并沒有公布其GPU(圖形處理器)的詳細參數,這也許是其“刻意而為之”,但近期這一謎團終于被解開了:蘋果A8X GPU采用了八核處理器,隸屬PowerVR 6XT系列,被命名為GXA6850。那么移動端的八核圖形處理器到底有多強?八核的意義又在哪?

下文,我們將分為五個部分帶大家全面了解蘋果A8X GPU的強悍之處。

  1、蘋果的八核GPU是如何被發現的?為何命名為GXA6850。
  2、剖析GXA6850圖形處理器,詳細解析內部構造與參數。
  3、PK眾多頂級平板,看A8X圖形處理如何孤獨求敗?
  4、由六核到八核,蘋果升級GPU意義何在?
  5、下一代iPhoneiPad會采用什么GPU?會是十六核么?

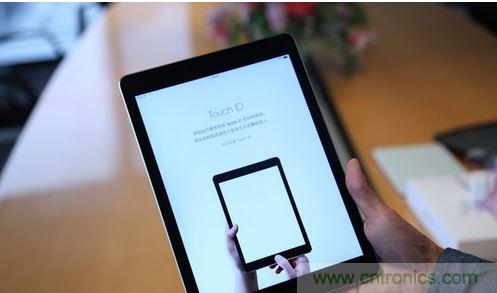

搭載A8X芯片的iPad Air 2
搭載A8X芯片的iPad Air 2

我們都知道,iPhone6上搭載的A8芯片,其GPU只是四核增強版PowerVR GX6450,難免令人失望,而當人們猜測iPad Air 2中的A8X GPU應該肯定是六核GX6650時,國外AnandTech研究發現,人家用的其實是八核!那么,AnandTech是如何得出該結論的呢?

重要的線索就是,“近期剛剛發布的PowerVR 7XT/7XE系列,最多可以配備16個核心,是上代的兩倍”,所以可以確認6XT系列有八核,但不是公開的型號。

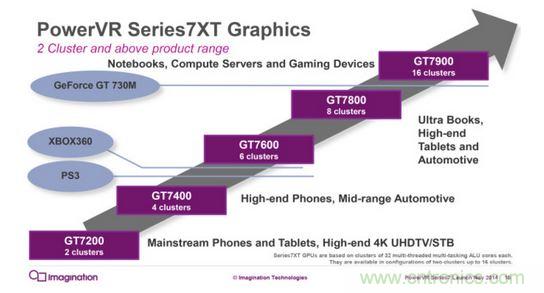

PowerVR 7XT系列階梯圖
PowerVR 7XT系列階梯圖

PowerVR 6XT系列最多可以配置八個核心,但公開型號最高只有六核GX6650,所以“誤導”我們猜測A8X的GPU可能是六核。但現在我們知道了,八核是蘋果和Imagination私人訂制的產物,至少目前只有蘋果能享有這一高端產品,別家只能在一旁看看了。

由于該八核圖形處理器暫時沒有公開型號命名,國外網站AnandTech就給它起了個符合蘋果氣質的名字:PowerVR GXA6850,其中的A就代表著Apple。不管官方命名是不是如此,但蘋果A8X GPU的確應得此獨特的名字。

2 史上最強A8X GPU詳細解析

既然已經確定了蘋果A8X的圖形處理器為PowerVR GXA6850,那么其內部構造和參數也就好研究了。國外Chipworks網已經得到了一張A8X內核的照片。

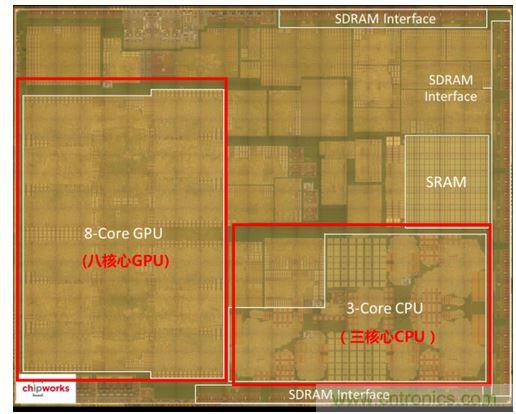

A8X Die-Shot圖
A8X Die-Shot圖
[page]
蘋果A8X八核GPU架構屬于PowerVR 6XT系列的特有架構,而且與GX6450的結構也很相似,但不是六核GX6650,所以之前的猜測也就不攻自破了。AnandTech網站還給出了GXA6850非官方邏輯圖,從圖中我們看到了八個“核心”(USC)。

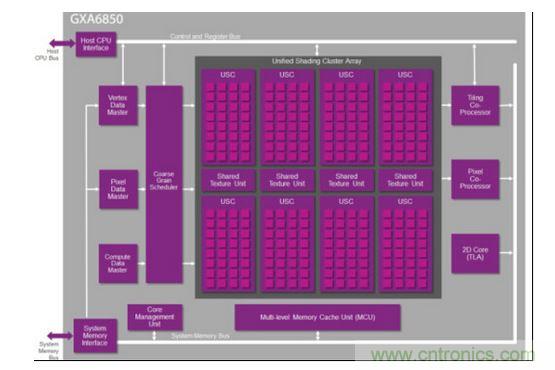

非官方GXA6850邏輯圖
非官方GXA6850邏輯圖

雖然與GX6450很相似,但除了ALU單元和浮點、紋理、像素等相對于GX6450翻一番外,蘋果還做了一些很必要的互聯設計:使得八個GPU核心可以全速開動,當然功耗、電源管理也要優化一番。

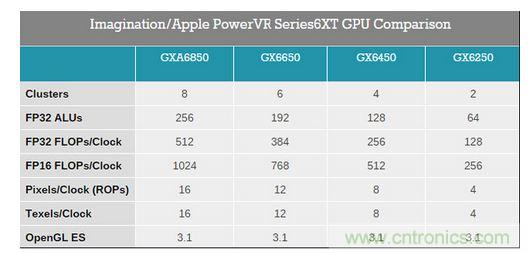

PowerVR 6XT系列參數表
PowerVR 6XT系列參數表

借助內核照片(Die-Shot),我們可以測出A8X的大小,大概是12.5mm*10.0mm=125mm2(基本上和之前我們的猜測差不多),略大于123mm2的A6X,是僅次于A5X的第二大蘋果芯片。經過估算,GXA6850 GPU部分的面積約是38mm2,約占整個處理器的30%。

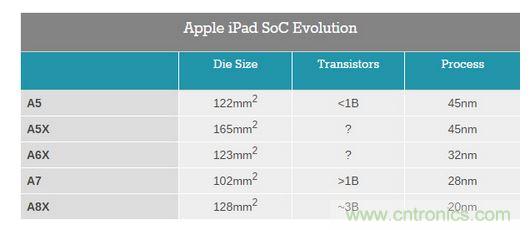

五代iPad芯片面積大小對比圖(圖片來自AnandTech)
五代iPad芯片面積大小對比圖(圖片來自AnandTech)

A8X集成了多達30億個晶體管,遠遠超過了Intel Haswell GT3四核版的17億個,介于NVIDIA GK104 35億個與GK106 25億個之間,集成度相當高。相比于A8,它的晶體管數量增加了約50%,但面積只增大了40%。
[page]
3 A8X GPU跑分 強到?jīng)]朋友

在上一頁,我們基本了解到A8X GXA6850圖形處理器的內部架構和各個參數,本頁我們將它的性能量化,用搭載八核圖形處理器的iPad Air 2與目前行業中主流的平板電腦進行跑分對比,從圖形處理性能的數據看八核GPU到底有多強?

下面我們用三大權威跑分軟件進行測試,分別是:3DMark、BaseMark X、GFXbench 3.0,分?jǐn)?shù)越高證明該平板的GPU圖形處理性能越好。

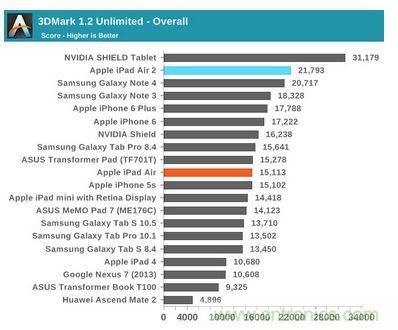

八核GXA6850 3DMark跑分對比圖
八核GXA6850 3DMark跑分對比圖

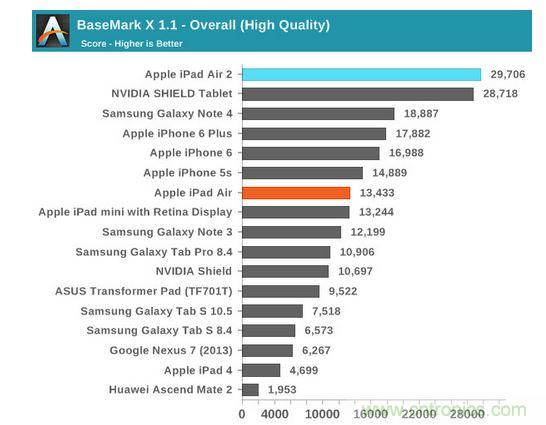

八核GXA6850 BaseMark X跑分對比圖
八核GXA6850 BaseMark X跑分對比圖
八核GXA6850 GFXbench 3.0跑分對比圖
八核GXA6850 GFXbench 3.0跑分對比圖

從這三款軟件的綜合跑分看,iPad Air 2基本排在第一位,只在3DMark圖形跑分上輸給搭載NVIDIA Tegra K1處理器的NVIDIA SHIELD Tablet游戲平板,該平板的圖形處理器中擁有多達192個GeForce GPU圖形核心。
[page]
不過在另兩個跑分軟件中,iPad Air 2仍舊保持著第一名的寶座。由此可見,八核GPU的圖形處理性能的確十分強大,對比搭載A7處理器的iPad Air一代,或是搭載A8處理器的iPhone 6,優勢也十分明顯。

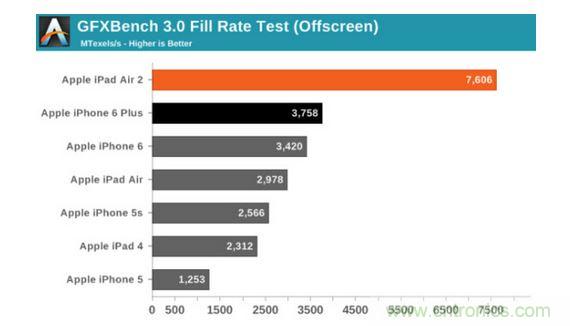

GFXbench 3.0紋理填充能力分?jǐn)?shù)對比圖
GFXbench 3.0紋理填充能力分?jǐn)?shù)對比圖

從GFXbench 3.0紋理填充能力看,搭載八核GXA6850 GPU的iPad Air 2比搭載六核GX6650 GPU的性能提升了一倍多,由此也可證明A8X的GPU是PowerVR 6XT系列中最高端的處理器,而且肯定是八核無疑。

4 六核到八核 升級意義何在?

分析完八核GPU GXA6850,那么最后問題來了。

·為什么蘋果為新iPad Air 2選擇了八核GPU而不是六核?

從性能提上角度看,蘋果A8X的八核GPU比A8的六核GPU提升了許多。

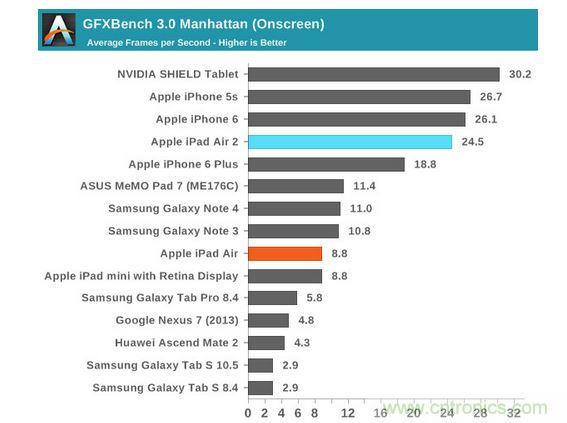

iPad Air 2相比iPad Air GPU性能提升約為30%
iPad Air 2相比iPad Air GPU性能提升約為30%

在測試軟件GFXBench 3.0的Manhattan測試項中,iPad Air 2分?jǐn)?shù)為24.5,iPad Air分?jǐn)?shù)為8.8,在GPU核心數由六核提升到八核后,圖形處理性能提升了30%。雖然數據上并不明顯,但這個提升或許能讓你的游戲更加順暢,讓iPad的娛樂性更加貼近于臺式機。

不過筆者認為,蘋果公司對于硬件的苛刻程度人盡皆知;同樣,“果粉們”對每代新iPad的硬件升級也格外關注。由此看來,蘋果有理由追求更高、更強的配置,有八核為何還用六核?

·下一代iPad會采用哪款GPU?

在文章開頭大家應該注意到了,作為行業老大的Imagination推出了自己的PowerVR 7系列GPU。PowerVR 7XT系列可以配置2-16個核心,每時鐘周期浮點性能單精度256-2048Flops、雙精度128-1024Flops,可執行4-32個紋理像素,都比上代多了一倍。雖然在硬件架構上變化并不大,但7系主要改進在于增加了新的指令集,優化了并行效率,官方稱新一代7XT/7XE系列將比上代的6XT/6XE性能提升60%。

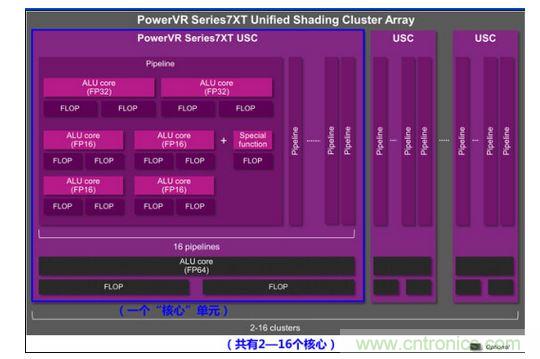

PowerVR 7系核心圖
PowerVR 7系核心圖

據之前新聞報道,英國半導體設計公司Imagination Technologies宣布,他們已經和蘋果續簽了多年的授權合作協議,蘋果將能夠繼續使用PowerVR以及視頻IP核心。

由此可見,蘋果下一代iPhone和iPad應該會采用Imagination的PowerVR 7系列GPU,對于核心數,我們注意到官方顯示為“2-16核”,如果蘋果追求極致,很有可能采用十六核GPU,不過這就對于下一代Apple A系列CPU要求很高了,不知道它“撐不撐得住”。不過,如果真是十六核,也許蘋果會再創造又一個奇跡。
