無所不在的觸摸屏—家電中的電容式觸摸感應技術

發布時間:2014-03-26 責任編輯:mikeliu

【導讀】如今家電上也有許多的觸摸屏,購買家用電器時最重要的因素包括產品外觀及其支持的高端特性?,F(xiàn)在都是采用當今高度集成的片上系統(SoC)處理器,設計人員不僅能在電容式感應技術基礎上推出全新用戶界面,而且還能集成其它系統功能,從而降低系統成本并節約板卡空間。那么家電上的觸摸屏傳感技術如何呢?請看本文。

由于構建系統所需的許多組件現在已經集成在統一的芯片中,因此SoC可顯著加速產品上市進程。此外,連接多個器件和用于故障調試所需的時間也可大幅縮短。

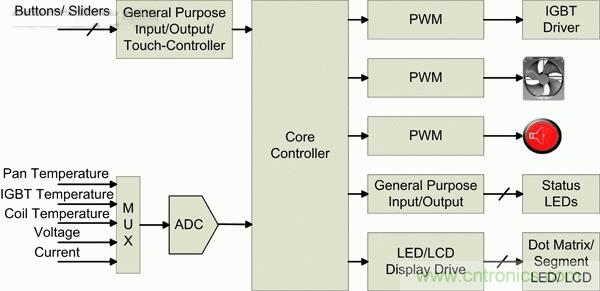

圖1所示為電磁爐的方框圖。這種電器必須提供以下關鍵功能:

●保持平鍋的溫度:需要脈沖寬度調制(PWM)來設置加熱線圈的點火持續時間;

●風扇控制:需要溫度傳感器和PWM來驅動風扇電機;

●過電流和過電壓保護:需要ADC和比較器;

●平鍋?zhàn)詣訖z測:需要電感感應功能;

●基于時間的烹飪功能:需要實時時鐘(RTC);

●用戶界面——顯示屏:需要LED驅動器或LCD玻璃顯示屏;

●用戶界面——按鍵:需要電容式觸摸感應和檢測功能。

無所不在的觸摸屏—家電中的電容式觸摸感應技術

圖1. 電磁爐框圖

電容式感應技術

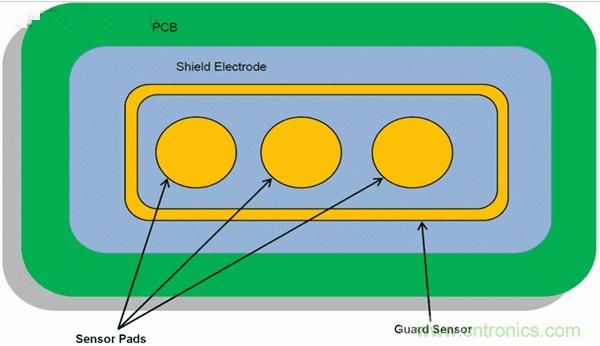

基于電容式感應技術的按鍵使電器外形時尚美觀,消除了磨損問題,與機械按鍵相比更受歡迎。許多電器都要在靠近液體的環境下使用,因此要考慮防水功能,避免水濺上去而產生錯誤的按鍵觸發。圖2給出了電容式傳感器印刷電路板(PCB)的典型布局。通過連接保護電極可實現防水性,而不是將傳感器周圍的陰影部分(藍色)接地。

無所不在的觸摸屏—家電中的電容式觸摸感應技術

圖2. 使用保護電極實現防水功能

驅動這個電極的信號與連接到傳感器的信號一樣,因此水滴滴落在傳感器上時不會形成陰影區和傳感器之間的電勢差,傳感器上不會耦合更多電容,因此就能實現防水效果。如果傳感器完全浸入水中,則會激活保護機制來禁用傳感器的工作。

由于許多電器都要用大電流工作,因此電源通常會因負載電流和數字開關的變化而產生巨大的噪聲/波紋,數字開關也會耦合到電容式傳感器上,從而影響用戶界面的可靠性。根據正確的原理圖和布局指南,我們可通過接地線布局等技術來減少電源中的波紋,確保不出現接地反彈。但是,我們很難完全去除噪聲。如果用電源的+ve線路驅動參考,可能會產生電容式感應的誤報警。

通過在GND和VREF(內部生成)之間切換傳感器,只要在規定的產品工作限度之內,電源的任何變化均不會引發錯誤觸發。

更高的集成度,更低的成本

SoC具有集成型片上外設和基于硬件的特性,能幫助設計人員實施大多數乃至所有的電器功能。

在今天競爭激烈的消費類市場中,電器必須具有豐富的特性,集成型SoC不僅能集成越來越多的應用特性,還可降低整體系統成本,因此成為了OEM廠商的最佳選擇。這個方法同樣適用于電磁爐、微波爐等小型電器以及洗衣機、電冰箱等大型電器(當然大型電器對于FOC電動機控制等特定功能仍需要專用控制)。
