剛剛結束的2014MWC上三星推出其下旗艦智能手機Galaxy S5，除去遞進式的配置升級外，S5最大的亮點在于新增的指紋識別器和心率感應器。Galaxy S5所配備的心率傳感器屬于三星S Health應用的一部分，回顧拆解數據，其實S Health的概念從Galaxy S4上就已經開始體現，主要體現在S4上各類傳感器的使用。

以下對S4的傳感器做簡要的總結。

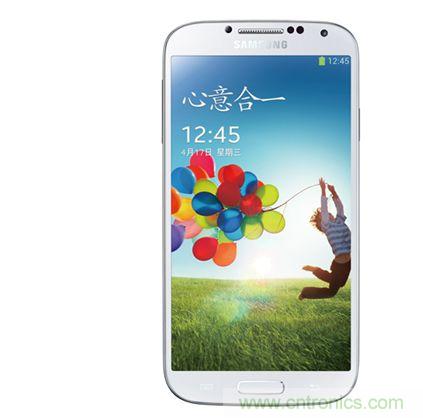

圖1  SAMSUNG GALAXY S4 (GT-I9508)

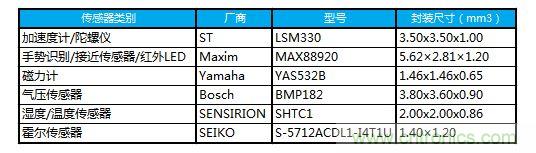

表1  SAMSUNG GALAXY S4 (GT-I9508)中的傳感器
[page]

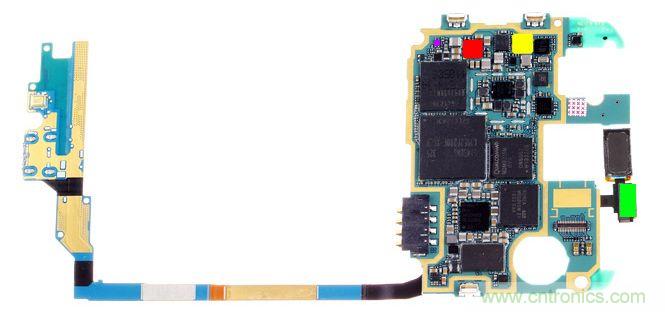

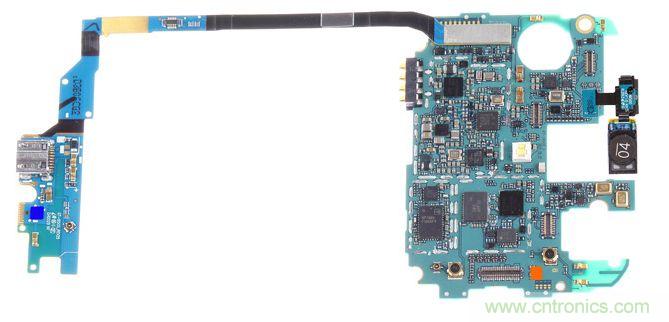

首先，圖片展示傳感器在此款智能手機主板上的分布情況。紅色為加速度計和陀螺儀的組合傳感器，黃色為壓力傳感器，橙色標記為磁力計，藍色標記為濕度/溫度傳感器，綠色為手勢識別/接近傳感器/紅外LED，紫色為霍爾傳感器。

圖2  SAMSUNG GALAXY S4 (GT-I9508)中的傳感器
[page]

所謂“知己知彼，方能百戰不殆”。接下來，閱讀 GALAXY S4中的傳感器詳情，希望能為相關傳感器供應商和系統集成商提供一些幫助，以便更好地決策產品發展方向。

以下為 GALAXY S4每顆芯片詳情：

（1）加速度計和陀螺儀的組合傳感器。供應商：STMicroelectronics；型號：LSM330；封裝標記 8337 0D30 L；封裝形式：18pins，3.5mmx3.5mmx1.0mm。

圖3  LSM330：加速度計和陀螺儀的組合傳感器 @ SAMSUNG GALAXY S4 (GT-I9508)

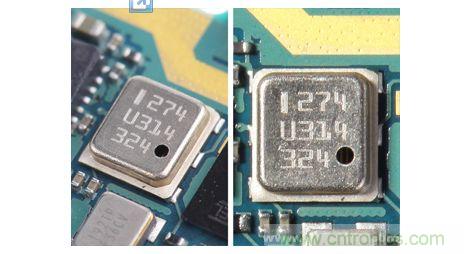

（2）氣壓傳感器。供應商：Bosch；型號：BMP182；封裝標記 1274 U314 324；封裝形式：LGA-7pins，3.8mmx3.6mmx0.9mm。

圖4  BMP182：氣壓傳感器@ SAMSUNG GALAXY S4 (GT-I9508)
[page]

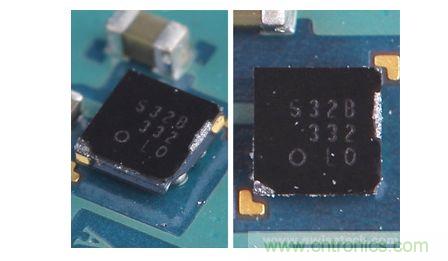

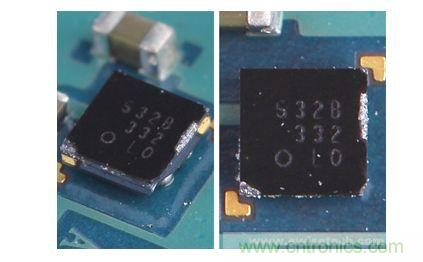

（3）磁力計。供應商：Yamaha；型號：YAS532B；封裝標記：532B 332 L0；封裝形式：WLCSP-6pins，1.46mm*1.46mm*0.65mm。

圖5  YAS532B：磁力計 @ SAMSUNG GALAXY S4 (GT-I9508)

（4）濕度/溫度傳感器。供應商：SENSIRION AG；型號：SHTC1；封裝標記：SHTC1 3ADMM；封裝形式：SMD-4pins，2.00mm*2.00mm*0.86mm。

圖6  SHTC1：濕度/溫度傳感器@ SAMSUNG GALAXY S4 (GT-I9508)
[page]

（5）手勢識別/接近傳感器/紅外LED。供應商：Maxim；型號：MAX88920；封裝標記：8G 329HI5B；封裝：5.62mm×2.81mm×1.20mm。

圖7 MAX88920：手勢識別/接近傳感器/紅外LED @SAMSUNG GALAXY S4(GT-I9508)

（6）霍爾傳感器。供應商：SEIKO；型號：S-5712ACDL1-I4T1U ；封裝標記：XBB；封裝：SNT-4A  1.40mm×1.20mm。

圖8 S-5712ACDL1-I4T1U：霍爾傳感器 @SAMSUNG GALAXY S4(GT-I9508)
