你不得不知的車用傳感器的相關知識

發布時間:2014-02-28 責任編輯:sherryyu

【導讀】為了更好的設計出一個汽車系統,亦或是為了更好的維修汽車系統的各種故障,你必須對汽車系統的每個環節了如指掌。本文就為大家詳細的講解汽車系統設計中要用到的各種車用傳感器,為你普及知識的同時,也教會大家如何維修自己汽車的相關故障。

車用傳感器是汽車計算機系統的輸入裝置,它把汽車運行中各種工況信息,如車速、各種介質的溫度、發動機運轉工況等,轉化成電訊號輸給計算機,以便發動機處于最佳工作狀態。車用傳感器很多,判斷傳感器出現的故障時,不應只考慮傳感器本身,而應考慮出現故障的整個電路。因此,在查找故障時,除了檢查傳感器之外,還要檢查線束、插接件以及傳感器與電控單元之間的有關電路。下面我們來認識一下汽車上的主要傳感器。

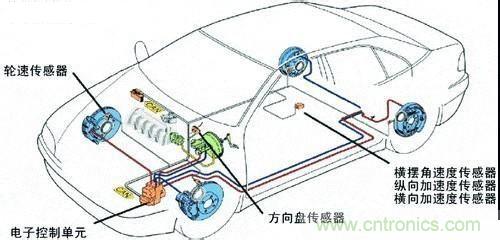

車用傳感器

空氣流量傳感器

空氣流量傳感器是將吸入的空氣轉換成電信號送至電控單元(ECU),作為決定噴油的基本信號之一。根據測量原理不同,可以分為旋轉翼片式空氣流量傳感器(豐田PREVIA旅行車)、卡門渦游式空氣流量傳感器(豐田凌志LS400轎車)、熱線式空氣流量傳感器(日產千里馬車用VG30E發動機和國產天津三峰客車TJ6481AQ4裝用的沃爾沃B230F發動機)和熱膜式空氣流量傳感器四種型式。前兩者為體積流量型,后兩者為質量流量型。目前主要采用熱線式空氣流量傳感器和熱膜式空氣流量傳感器兩種。

進氣壓力傳感器

進氣壓力傳感器可以根據發動機的負荷狀態測出進氣歧管內的絕對壓力,并轉換成電信號和轉速信號一起送入計算機,作為決定噴油器基本噴油量的依據。國產奧迪100型轎車(V6發動機)、桑塔納2000型轎車、北京切諾基(25L發動機)、豐田皇冠3.0轎車等均采用這種壓力傳感器。目前廣泛采用的是半導體壓敏電阻式進氣壓力傳感器。

節氣門位置傳感器

節氣門位置傳感器安裝在節氣門上,用來檢測節氣門的開度。它通過杠桿機構與節氣門聯動,進而反映發動機的不同工況。此傳感器可把發動機的不同工況檢測后輸入電控單元(ECU),從而控制不同的噴油量。它有三種型式:開關觸點式節氣門位置傳感器(桑塔納2000型轎車和天津三峰客車)、線性可變電阻式節氣門位置傳感器(北京切諾基)、綜合型節氣門位置傳感器(國產奧迪100型V6發動機)。

曲軸位置傳感器

也稱曲軸轉角傳感器,是計算機控制的點火系統中最重要的傳感器,其作用是檢測上止點信號、曲軸轉角信號和發動機轉速信號,并將其輸入計算機,從而使計算機能按氣缸的點火順序發出最佳點火時刻指令。曲軸位置傳感器有三種型式:電磁脈沖式曲軸位置傳感器、霍爾效應式曲軸位置傳感器(桑塔納2000型轎車和北京切諾基)、光電效應式曲軸位置傳感器。曲軸位置傳感器型式不同,其控制方式和控制精度也不同。曲軸位置傳感器一般安裝于曲軸皮帶輪或鏈輪側面,有的安裝于凸輪軸前端,也有的安裝于分電器(桑塔納2000型轎車)。

爆震傳感器

爆震傳感器安裝在發動機的缸體上,隨時監測發動機的爆震情況。目前采用的有共振型和非共振型兩大類!
