【導讀】奧地利微電子推出全新數字光傳感器,可檢測高至88,000 lux、低至0.000377 lux的光強,提升設計靈活性,并為顯示器設計工程師提供更高性能的環境光傳感器。
可檢測低至0.000377 lux的光強的數字光傳感器
TSL2591產品系列具備600M:1寬廣的動態范圍,可檢測高達88,000 lux(明亮日光)的光強,從而提升設計靈活性,并為顯示器設計工程師提供更高性能的環境光傳感器。TSL2591也適用于廣泛的非顯示應用。
采用較低敏感度光傳感器的設計面臨著嚴格的束縛,它們必須嚴格控制窗口材料的衰減特性,滿足嚴格的傳感器位置要求,以及一定量的光輸入才能提供足夠精確的測量。通過采用TSL2591產品系列,設計者可在系統設計和布局中尋求更大的靈活性。超高敏感度和寬廣動態范圍意味著,即便在極低的光照水平條件下,也可實現準確且有意義的測量。這就給設計者足夠的自由,可將傳感器置于偏離所測量光直接照射的地方,或置于各種暗玻璃或衰減材料的后面。

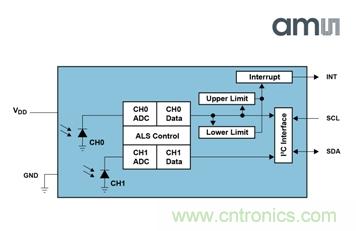

TSL2591應用框圖
針對顯示應用,TSL2591光傳感器產品系列采用奧地利微電子專利的雙光電二極管架構,可以提供極其準確的環境光測量,即使放在傳感器前面的材料衰減了99%的可見光,它也能自動修正增加的紅外成分引起的誤差。這模擬了人眼對環境光的響應。為了消除涂敷在玻璃上的油墨參數變化的影響,采用低敏感度光傳感器的智能手機或平板電腦需要嚴格而昂貴的設計,超高敏感度的TSL2591可以減少或消除這些嚴格而昂貴的設計。TSL2591也可被置于終端產品的更深處,提供有效且更低成本的解決方案,讓產品設計者更加靈活地進行系統設計。油墨上無須開小孔或縫隙,可以提供更完美的工業設計。
此外,TSL2591產品系列具備中斷功能,用戶無須通過不斷查詢的方式來獲取光強值,可以簡化系統設計,提升系統效率。中斷功能的主要目的是檢測有意義的光強變化。有意義的光強變化可由用戶根據光強度和時間,或者是光強變化的持久性來定義。TSL2591是一個完全集成的光 - 數字傳感器,具備兩路模數轉換器和I2C接口,能夠提供可編程增益和可編程測量時間。
奧地利微電子完整的智能光傳感器產品系列包括了TSL2591系列,而整個產品系列也包含于奧地利微電子在線產品選擇工具之中。該工具提供方便的參數搜索功能,幫助工程師快速便捷地比較設計規格,并找到合適產品。
該產品選擇工具支持奧地利微電子的五類產品:光傳感器、LED驅動器、磁性位置傳感器、電源轉換器和電源管理IC(PMIC)。搜索功能支持廣泛的設計標準選擇,包括一個創新型的虛擬導航指示器,可根據價格、電路板面積或腳距等來對產品進行排列。通過該工具還可以直接訪問奧地利微電子提供的在線設計工具analogbench(如果可用)及奧地利微電子網上商店,設計工程師可以在線完成所需器件的訂單。
技術支持
TSL2591的評估板已可提供。該評估板具備一個USB接口,同時提供的PC軟件可通過該USB接口對寄存器進行讀寫。另外,奧地利微電子提供參考的設備驅動固件,包括C參考代碼。
供貨
TSL25911FN (Vbus=Vdd=3.3V) 和TSL25913FN (Vbus=1.8V) 超高敏感度光傳感器現已供貨。
