3390-10:日置推出高精度功率分析儀用于節能領域

發布時間:2011-08-01 來源:日本日置(HIOKI)公司

產品特性:

  • 高精度、高效率
  • 準確測量大電流

應用范圍:

  • 馬達、變頻器、太陽能面板、功率調節器、EV、空調等


日本日置(HIOKI)公司于近期新推出一款高精度功率分析儀:3390-10。該機型可通過使用電流傳感器達到最高“±0.1%”的高精度。比本公司廣受好評的3390提高了0.06%,業界領先。

閉口型電流傳感器50A,200A,500A的3種機型:CT6862-10,CT6863-10,9709-10

隨著我國乃至全球新興能源行業日新月異的發展,在眾多諸如:馬達、變頻器、太陽能面板、功率調節器、EV、空調等節能等領域中對于功率和效率的要求也日益提高。需要高精度、準確的進行大電流的測量。3390-10最高±0.1%的高精度測量,有利于實現最高效率。

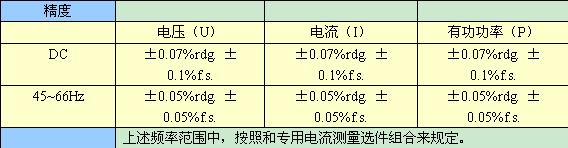

下面一起看看詳細參數,以便更直觀的了解3390-10的真正實力

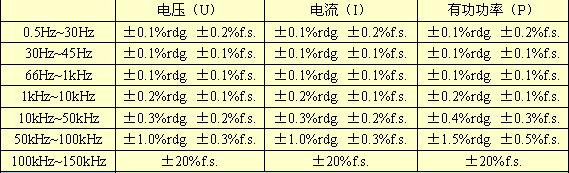

 上述頻率范圍中,按照和專用電流測量選件組合來規定。
(f.s.適用3390-10的量程)
1000V以上的電壓、有功功率為參考值。

上述頻率范圍的電流、有功功率中,在上述精度加上電流傳感器精度。
0.5Hz~10Hz的電壓、電流、有功功率為參考值。
10Hz~16Hz時,超過220V的電壓、有功功率為參考值。
30kHz~100kHz時,超過750V的電壓、有功功率為參考值。
100kHz~150kHz時,超過(22000/f[kHz])V的電壓、有功功率為參考值。
1000V以上的電壓、有功功率為參考值。

精度保證條件
電流輸入:使用專用電流測量選件時(使用其他電流傳感器時,按照3390的精度參數)
精度保證溫濕度范圍:23℃±3℃,80%rh以下(3390-10)
                                   23℃±5℃,80%rh以下(9709-10的50A~500A量程時)
                                   23℃±5℃,80%rh以下時調零后±0.1℃(9709-10的10A、20A量程時)
                                   0~40℃,80%rh以下(CT6862-10、CT6863-10)
預熱時間:30分鐘以上
輸入:正弦波輸入、功率因數1、對地間電壓0V、和電流傳感器一起在23℃±3℃下調零后滿足基波為同步源的條件范圍內時

溫度系數
使用溫度范圍和上述的精度保證溫濕度范圍以外時使用的話,加上以下(f.s. 適用3390-10的量程)

3390-10
±0.01%f.s./℃  DC時加上±0.01%f.s./℃

9709-10
電流:±0.01%f.s./℃  DC時加上±(0.005%f.s.+2mA)/℃
有功功率:±0.01%f.s./℃  DC時加上±(電壓讀數值×0.005%f.s.+2mA)/℃

CT6862-10、CT6863-10
電流:±0.01%f.s./℃  DC時加上±0.005%f.s. /℃
有功功率:±0.01%f.s./℃  DC時加上±(電壓讀數值×0.005%f.s.)/℃
功率因數的影響 ±0.2%f.s.以下(45Hz~66Hz,功率因數=0.0時)
選擇LPF500Hz時,加上±0.45%f.s.(f.s.適用3390-10的量程)
