在 RF 應用中,我們通常處理非常微弱的信號,這些信號很容易被我們電路中產生的噪聲所掩蓋。噪聲電平終決定了接收器能夠可靠檢測到的信號。因此,RF 組件和系統的噪聲特性至關重要。在我們關于噪聲系數的介紹性文章中,我們了解了如何使用該指標來表征 RF 組件的噪聲性能。
現在我們已經熟悉了基本概念,我們可以仔細研究一下噪聲系數的定義,并討論一些有時不夠突出的細微之處。這應該可以幫助您避免對本規范的錯誤解釋。
噪聲系數定義和噪聲因數方程
電路的噪聲因數 (F) 可定義為:
F=NoGNiF=NoGNi
等式 1。
在哪里:
No 是輸出端的總噪聲,包括電路內部噪聲源的影響和來自源阻抗的噪聲
N i 是源阻抗在電路輸入端產生的噪聲
G是階段的功率增益
雖然這個解釋是正確的,而且實際上在一些參考資料中也提供了類似的解釋,例如Paul R. Gray廣泛使用的 教科書“模擬集成電路的分析與設計”第 4 版,但它并沒有提供所有的細節噪聲系數定義。根據IEEE 定義,N i 是源電阻器在 T 0 = 290 K°(或 16.85 °C)溫度下的可用熱噪聲功率。這個溫度比舒適的室溫要低一點;但是,有時在 RF 工作中將其稱為室溫。
此外,IEEE 定義指出,No是 設備輸出端的可用噪聲功率,G 是設備的可用功率增益。這里的關鍵點是規范的參考溫度 T 0 = 290 K°,以及用于描述方程式 N i、 N o和 G 的所有三個參數的描述符“可用”。在本文的其余部分,我們將詳細討論“T 0 = 290 K 時的可用噪聲功率”的含義。
可用噪聲功率
熱激發電荷載流子的隨機運動表現為電阻器中的噪聲。噪聲電阻器可以通過添加與無噪聲電阻器串聯的噪聲電壓源來建模,如下圖 1 所示。

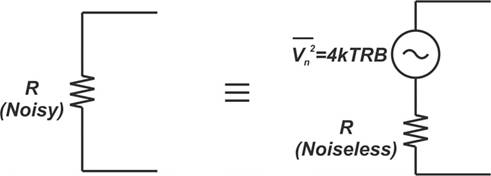

圖 1. 噪聲電阻示例圖以及添加與無噪聲電阻串聯的噪聲電壓源。
噪聲電壓源的PSD(功率譜密度)為 ( overline {V_n^2} = 4 space kTRB),其中:ˉ ˉˉˉˉˉ ˉ V 2 n =4kTRB Vn2ˉ=4 kTRB
k 是玻爾茲曼常數 (1.38 × 10 -23 Joules/Kelvin)
T 是開爾文溫度
B 是考慮的帶寬(赫茲)
在噪聲系數定義中,N i 是源電阻的可用噪聲功率。現在的問題是,圖 1(b) 中的電路可以提供的噪聲功率是多少?根據基本電路理論,我們知道當負載電阻等于源電阻時傳輸?shù)墓β省R虼?,可以使用以下電路(圖 2)找出源電阻 R S的可用噪聲功率。

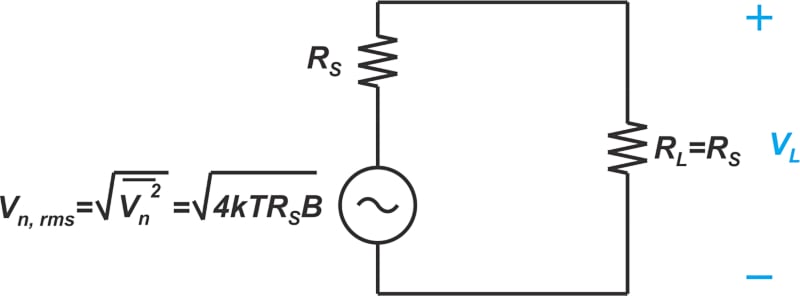

圖 2. 用于查找源電阻器可用噪聲功率的電路圖。
請記住,我們 在上圖中使用了噪聲源的RMS(均方根)值。由于一半的噪聲電壓出現在負載兩端,因此傳輸?shù)狡ヅ湄?fù)載的噪聲功率 R L = R S可以通過以下公式找到:
P L = V 2 L R L=( V n ,均方根米秒2) 2×1大號_=4 k T R S B 4× 1秒_=k T BPL=VL2RL=(Vn,rms2)2×1RL=4kTRSB4×1RS=kTB
等式 2。
這是噪聲系數計算的重要結果。請注意,可用噪聲功率與電阻值無關。無論是 1 mΩ 電阻還是 1 MΩ 電阻,可用的噪聲功率都是 kTB。在 1 Hz 帶寬中,可用噪聲功率為 kT。噪聲系數定義基于 T 0 = 290 K 時的可用噪聲功率 。以 dB表示 kT 0時,此參考溫度下的可用噪聲功率為 -174 dBm/Hz,計算如下:
10 l o g ( k T 0 ) = 10 l o g ( 1.38 × 10 ? 23 × 290 ) ≈ ? 174 d B m 10log(kT0)=10log(1.38×10?23×290)≈?174 dBm
噪聲系數指定添加噪聲的相對量
由于噪聲系數定義基于 N i = kT 0 B,因此它指定了相對于 N i添加到信號中的噪聲的相對量??紤]我們在上一篇文章中推導出的以下噪聲系數方程:
F = 1 + N o ( a d d e d ) N o () _ _ _ _ _F=1+No(added)No(source)
這里,No (source) 是源于源阻抗的輸出噪聲的一部分;No (added) 是電路本身產生的輸出噪聲的一部分——不包括源電阻貢獻。注意 N o(source) = kT 0 BG,我們得到等式 3:
F = 1 + N o ( a d d e d ) k T 0 B GF=1+No(added)kT0BG
等式 3。
為了更好地形象化上述等式的噪聲項,請考慮圖 3 中的下圖,有時稱為“噪聲線”。
圖 3. 顯示噪聲線的圖。
在上圖中,總輸出噪聲 No 相對于源電阻溫度 T 繪制。如果 R S 無噪聲(或 T = 0 K),輸出端出現的噪聲將是被測設備或 No o(added)。當我們提高 R S的溫度時,它的噪聲貢獻會增加。對應于 T = T 0的噪聲系數度量實際上指定了 R S 在 T 0時貢獻的輸出噪聲(即 kT 0 BG)與被測設備的輸出噪聲 (No (added) ) 之比。例如,如果系統的噪聲系數為 F = 2(或 NF = 3 dB),我們知道 No (added) 等于 kT 0 BG。
如圖所示,R S 噪聲與 No (added)的比值 不是恒定的,而是隨 T 變化的。因此,如果 R S 處于 T 0以外的溫度,我們不能直接使用噪聲系數方程來計算找到輸出噪聲。 相反,我們應該首先找到來自 DUT(被測設備)的噪聲,加上感興趣溫度下 R S的噪聲,計算總輸出噪聲。
我們還可以通過將分?jǐn)?shù)的分子和分母除以級的功率增益,根據輸入?yún)⒖荚肼曋祦肀磉_(dá)等式 3。這產生了等式 4:
F = 1 + N i (加d e d ) N i _F=1+Ni(added)Ni
等式 4。
在這個等式中,N i(added) 是由 DUT 貢獻的輸入?yún)⒖荚肼?,N i 是源在 290 K 時的可用噪聲功率。同樣,如果 F = 2,則輸入?yún)⒖荚肼曈蒁UT 等于 N i = kT 0 B。讓我們看一個例子來闡明這些概念。
示例:使用噪聲系數方程
放大器的噪聲系數、帶寬和增益分別為:
噪聲系數 = 2.55 分貝
B = 10 兆赫
增益 = 5.97 分貝
假設可用輸入噪聲為 kT A B,找出兩種不同情況下的輸出噪聲:1 - T A = 290 K 和 2 - T A = 150 K。
我們首先找到噪聲系數和增益的線性值:
F = 10 N F 10= 10 0.255 = 1.8F=10NF10=100.255=1.8
G = 10 G a n 10 _= 10 0.597 = 3.95G=10Gain10=100.597=3.95
由于噪聲系數的定義假設輸入噪聲是 T = 290 K 時的可用噪聲功率,我們可以直接從等式 1 求出該溫度下的輸出噪聲:
N o = N i FG=k T 0 B×FGNo=NiFG=kT0B×FG
以分貝表示右側,我們有:
否_=10 l o g ( k T 0 ) + 10 l o g ( B F G )=? 174 d B m / H z + 10 l o g ( 10 × 10 6 × 1.8 × 3.95 ) =? 95.48分貝米_ No=10log(kT0)+10log(BFG)=?174 dBm/Hz+10log(10×106×1.8×3.95)=?95.48 dBm
對于 T A = 150 K,我們不能直接使用噪聲系數方程。然而,噪聲系數方程可用于計算系統產生的噪聲。將 N i = kT 0 B 代入等式 4,系統產生的輸入?yún)⒖荚肼暈椋?nbsp;
N i ( a d d e d ) =(F?1)k T 0 BNi(added)=(F?1)kT0B
當 F = 1.8 時,我們得到 N i(added) = 0.8kT 0 B。因此,輸入端的總噪聲為:
N i ( t o t a l ) = N i ( a d d e d ) +k T A B= 0.8 k T 0 B + k T A BNi(total)=Ni(added)+kTAB=0.8kT0B+kTAB
將該值乘以系統增益 G,即可得到總輸出噪聲功率。在下面的等式中,我將 T A寫成 T 0 以簡化計算:
沒有(總計)_ _ _ _ _=G ( 0.8 k T 0 B + k T A T 0 T 0乙)=G k T 0 B ( 0.8 + 150 290)No(total)=G(0.8kT0B+kTAT0T0B)=GkT0B(0.8+150290)
以分貝表示右側,我們有:
沒有(總計)_ _ _ _ _=10 l o g ( k T 0 ) + 10 l o g ( B G × 1.317 )=? 174 d B m / H z + 10 l o g ( 10 × 10 6 × 3.95 × 1.317 ) =? 96.84分貝米_ No(total)=10log(kT0)+10log(BG×1.317)=?174 dBm/Hz+10log(10×106×3.95×1.317)=?96.84 dBm
如果不注意噪聲系數的定義,可能會將 N i = k × 150 × B 代入等式 1,這會產生不正確的結果 No = -98.34 dBm。
物理溫度或噪聲溫度
在上面的討論中,我們強調了源電阻 R S的物理溫度對我們的 NF 計算的影響。通常情況下,驅動點阻抗 (R S ) 與 DUT 處于相同的物理溫度;然而,電路接收到的輸入噪聲功率高于 kT 0 B。這通常發生在級聯系統中,信號鏈中的每個模塊都會增加本底噪聲。因此,級聯中下游級的輸入噪聲通常超過 kT 0 B。在這些情況下,我們也無法通過直接應用噪聲系數方程來計算輸出噪聲電平。相反,我們可以先使用 NF 方程來計算電路產生的噪聲 (N i(added)),然后使用該信息和輸入噪聲電平來計算總輸出噪聲。 此外,定義輸入噪聲的等效噪聲溫度 T e也很有幫助。這是可用熱噪聲功率 (kT e B) 等于輸入噪聲功率時的溫度。若輸入噪聲功率為N 1,其等效噪聲溫度為:
T e = N 1 k BTe=N1kB
噪聲系數和等效噪聲溫度是組件噪聲特性的可互換表征。在下一篇文章中,我們將查看使用噪聲溫度概念的示例。
噪聲系數指定 SNR 劣化
噪聲系數是電路引起的SNR(信噪比)退化的直接量度。這個說法是正確的;然而,它值得更多的解釋。讓我們再考慮上面討論的例子。我們假設系統的噪聲系數和增益分別為 NF = 2.55 dB 和增益 = 5.97 dB,并假設輸入信號功率為 -40 dBm。當 R S 為 T A = 290 K 時,輸入噪聲功率為:
鎳_=10 l o g ( k T 0 ) + 10 l o g ( B )=? 174 d B m / H z + 10 l o g ( 10 × 10 6 ) =? 104分貝米_ Ni=10log(kT0)+10log(B)=?174 dBm/Hz+10log(10×106)=?104 dBm
從示例的結果中,我們知道輸出噪聲功率為 -95.48 dBm。圖 4 總結了該示例輸入和輸出端的信號和噪聲功率。
圖 4. 前面示例的輸入和輸出端的信號和噪聲功率匯總。
輸出信號功率由輸入信號乘以放大器的功率增益得到。圖 4 還提供了輸入和輸出 SNR,以及 SNR 退化。請注意,SNR i / SNR o的比值 等于噪聲系數 NF = 2.55 dB,這并不奇怪,因為我們知道這個比值實際上是噪聲系數的定義。但是,對于 T A = 150 K的情況呢?在這種情況下,輸入噪聲為 N i = -106.86 dBm。圖 5 總結了前面示例的結果。

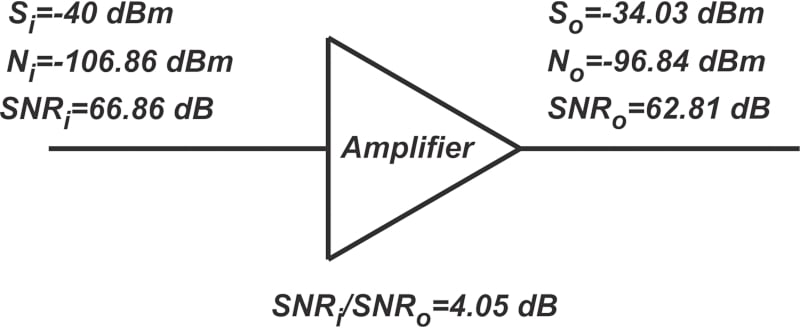

圖 5. 上述示例的另一個結果匯總。
如您所見,SNR 退化 (SNR i / SNR o ) 現在大于 NF。這是因為輸入噪聲低于標準值,使得放大器的噪聲貢獻更加顯著。因此,當輸入噪聲為 kT 0 B時,噪聲系數決定了 SNR 的退化。例如,如果一個電路的噪聲系數為 7 dB,并且該模塊的輸入噪聲功率為 kT o B,則輸出端的 SNR該塊的 7 dB 小于輸入 SNR。
在下一篇文章中,我們將繼續討論并了解 NF 定義中出現的“可用增益功率”。
