100%國產化低相位噪聲頻率綜合器研制成功

發布時間:2021-09-08 來源:成都西蒙電子 責任編輯:wenwei

【導讀】頻率綜合器是現代電子系統的重要組成部分,在通訊、雷達、電子對抗、遙控遙測和儀器儀表等眾多領域得到了廣泛應用。尤其是在衛星導航通信、5G6G、量子通訊、電子戰等系統中,頻率綜合器一直都是射頻系統的核心部件。隨著電子信息技術的發展,電子系統的高性能和小型化已經成為了一個必然的發展趨勢,而頻率綜合器的性能提升和小型化將是實現整個電子系統性能提升的關鍵環節之一。

低相位噪聲頻率綜合器NFS21-19
100%國產化低相位噪聲頻率綜合器研制成功

頻率綜合器是現代電子系統的重要組成部分,在通訊、雷達、電子對抗、遙控遙測和儀器儀表等眾多領域得到了廣泛應用。尤其是在衛星導航通信、5G6G、量子通訊、電子戰等系統中,頻率綜合器一直都是射頻系統的核心部件。隨著電子信息技術的發展,電子系統的高性能和小型化已經成為了一個必然的發展趨勢,而頻率綜合器的性能提升和小型化將是實現整個電子系統性能提升的關鍵環節之一。

在目前國際地緣政治日趨尖銳的情況下,美國等西方勢力對我國的高端裝備及元器件的使用限制從以往的軍事用途不斷的往軍用、民用等項目上擴展,幾乎涵蓋了所有的領域。在此情形下,國內射頻器件廠家大力投入研發,一點點的進步和積累,努力解決卡脖子問題。成都西蒙電子技術有限公司與此同時也積極投入資源,聯合上游國內器件供應商,反復溝通,不停嘗試,發揮各自優勢,終于成功研制出國內首款全國產化器件的低相位噪聲頻率綜合器NFS21-19。部分指標雖沒有使用國外核心器件版本那么好,但是突破了從無到有的鴻溝,縮短了差距,為打破西方勢力對我國的技術封鎖貢獻了力量。

成都西蒙電子技術有限公司100%國產化低相位噪聲頻率源和國外先進頻率綜合器主要性能指標的對比:

表一:NFS21-19與國內外模塊指標對比表
100%國產化低相位噪聲頻率綜合器研制成功

行百里者半九十,成都西蒙電子技術有限公司還將繼續聚焦客戶需求,不斷提升產品性能質量,為廣大客戶提供優質的產品和服務永遠是西蒙人的首要任務。

NFS21-19低相位噪聲頻率綜合器

01 特點描述:

1.  輸出頻率: 200MHz~19GHz
2.  小體積:80*65*13mm
3.  相位噪聲: -102dBc/Hz@1kHz(10GHz)
4.  SPI控制
5.  內部100%國產化器件

02 電性能指標:

外部參考

輸入頻率:100MHz
輸入功率 :7±2dBm
頻率穩定性 :同步于外參考
頻率準確度 :同步于外參考
相位噪聲: ≤-155dBc/Hz@1kHz
輸入阻抗 :50 Ω

03 頻率輸出:

輸出頻率:200~19000MHz
頻率步進:100Hz
跳頻時間:≤500uS
雜散:-65dBc(TYP)/ -60dBc(MAX)
諧波:≤-5dBc
輸出功率:0±5dBm

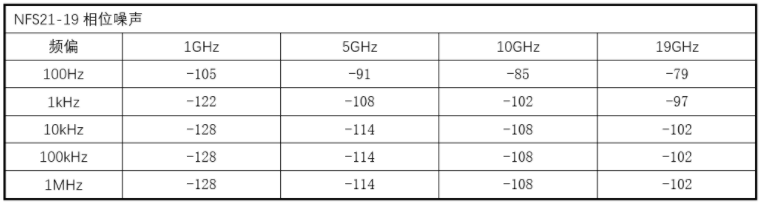

04 相位噪聲(dBc/Hz):

100%國產化低相位噪聲頻率綜合器研制成功
100%國產化低相位噪聲頻率綜合器研制成功

05 供電要求:

工作電壓:+12±0.5V
最大電壓:+15V
工作電流:1.2A(TYP)

06 溫度與環境特性:

工作溫度:-40? to +70? C
儲存溫度:-55? to +85? C

07 外形體積:

體積:80×65×13mm
重量:≤160g

08 安裝尺寸及連接器定義:

外形安裝圖
100%國產化低相位噪聲頻率綜合器研制成功

100%國產化低相位噪聲頻率綜合器研制成功
