【導讀】一般這種問題，我們都會說是時鐘線引起的問題。我之前做的產品是攝像頭，時鐘線加十幾根數據線。有一次處理完時鐘線后還是超標，因?yàn)檎脭?shù)據線上都串有電阻，我就將電阻都改成了磁珠，想消除因?yàn)閿?shù)據線引起的輻射，改完之后發現還是超標，看不到有明顯的改善。
最近想起來，以前在做EMI整改的時候，出現過低頻輻射超標，類似下面這種。
一般這種問題，我們都會說是時鐘線引起的問題。我之前做的產品是攝像頭，時鐘線加十幾根數據線。有一次處理完時鐘線后還是超標，因?yàn)檎脭?shù)據線上都串有電阻，我就將電阻都改成了磁珠，想消除因?yàn)閿?shù)據線引起的輻射，改完之后發現還是超標，看不到有明顯的改善。
從那時，我就知道了，輻射一般都是時鐘線引起的，與數據線關系不大。不過那時，我一直都不明白為什么會如此。
因?yàn)樵谖铱磥?lái)，時鐘線和數據線的上升沿都差不多，按說頻率分量應該是一樣的呀。雖然時鐘線的高低電平交替變化會多一些，但是數據線有十幾根了，難道加起來還比不上時鐘線嗎？
實際上數據加起來還真比不上時鐘線。
關于這一點，理論可以這么解釋?zhuān)褐芷谛盘?hào)由于每個取樣段的頻譜都是一樣的，所以他的頻譜呈離散形，但在各個頻點上比較大，通常成為窄帶噪聲。而非周期信號，由于其每個取樣段的頻譜不一樣，所以其頻譜很寬，而且強度較弱，通常被稱為寬帶噪聲。然而在一般系統中，時鐘信號為周期信號，而數據和地址線通常為非周期信號，因此造成系統輻射超標的通常為時鐘信號。
不過呢，這一段話本身就是一個結論，說服力不強，也就有點不敢相信。下面還是來做個實驗?zāi)M下，我們會發現新東西。實驗思路很簡單，那就是分別得到時鐘線和數據線的頻譜，兩者比較下就知道了。
構建時鐘和數據信號
我們使用MATLAB來分析頻譜，首先需要構建時鐘和數據信號。
時鐘信號很容易，就是高低電平交替變化。正常情況下，數據線都是不規律的，那就采用隨機生成的方式。

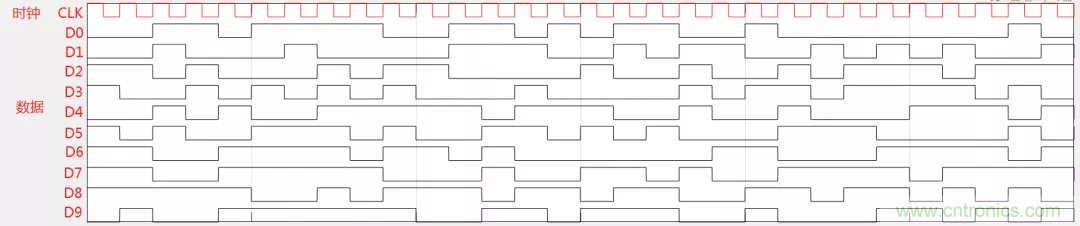

構建時鐘和數據信號如下圖。
構建時鐘CLK和10根數據線如上圖。說明一下，為了減小運算量（軟件運行時間），時鐘頻率設置為1Hz。
得到頻譜
我們分別畫出時鐘的頻譜，1根數據線的頻譜，10根數據線頻譜的疊加。

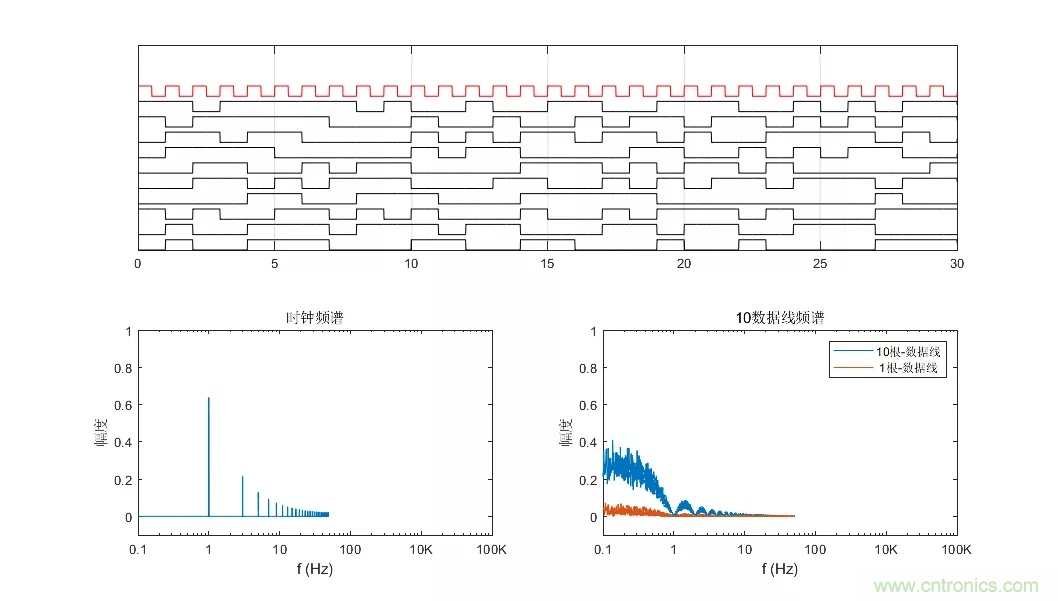

需要注意的是，因?yàn)閿?shù)據線的數據是非周期的，我們盡量時間取長一點，下圖分析的數據長度為Num_T=1000個時鐘周期。
從圖可以看出，周期性時鐘信號的頻譜是離散的，非常典型，這個相信大家已經見過多次了，而數據線的頻譜是比較寬的。這與文章最前面說的是一致的。
并且，圖中右下角有1根數據線和10根數據線相加的頻譜。我們也可以看到，10根數據線相加之和，幅度最高的頻譜分量幅度值大概是0.4左右，而時鐘的基頻分量最高為0.6，也就是說數據線加起來，確實抵不過CLK時鐘信號。
一個問題猜測
前面的頻譜分析有一個前提條件，那就是，取樣的時間長度是Num_T=1000個時鐘周期，即分析的數據長度是1000個時鐘周期的數據。

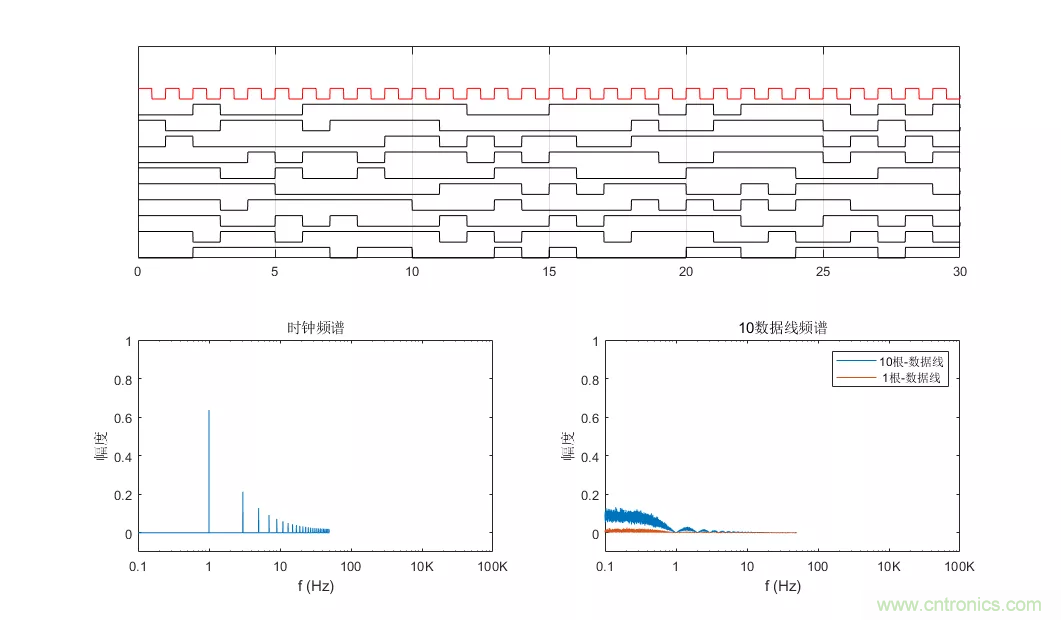

我發現，如果把時間長度提升10倍，Num_T=10000。那么10根數據線相加的頻譜幅度值就更低了，大概只有0.1左右，比原來要低不少，而時鐘的頻譜不變。
增加取樣時間，數據線頻譜幅度降低的原因。是因?yàn)槲沂褂昧薓atalb里面的fft函數，這個函數是將信號看作周期函數來處理的，就是說假定取樣時間長度為T(mén)，那么就默認這個信號是周期函數，周期長度為T(mén)。數據線信號本來是非周期的，如果用這個函數，那么其實就是讓數據線信號的周期為采用時間長度，這也是為什么時間設得越短，幅度值越高。采用時間越短，其實不就是讓數據線向周期信號靠攏嗎。
所以，這個采樣時間長度長一些，應該是更為準確的。
不過問題又來了。我突然想到，我們做輻射測試用的頻譜分析儀，它工作的時候，我們可以在頻譜上面看到各個頻率對應的幅值。所以它肯定不是從開始掃描，到結束掃描，只記錄一次數據然后最后分析一次。應該也是連續取一段時間數據，因?yàn)槲覀兛梢詫?shí)時看到當前的頻譜，并且它是變化的，所以會是取一段時間數據，分析出頻譜，然后顯示出來，再取下一段時間的數據進行分析。
當然，以上只是我的猜測。那么它到底一次分析多長的數據呢？這個我也沒查到。
對于10Mhz的信號，如果取樣10000個周期的數據，那么時間長度是1ms。這已經是一個很快的頻次了。從上面看，此時10根數據線加起來的頻譜幅度最大值才0.1，比時鐘小不少。
實驗源碼
下面分享下matlab源碼，可以修改里面采樣的信號時間長度Num_T，體驗一下。
注：Matlab可以在線執行的，沒安裝的同學可以網頁上面執行，下面是網頁鏈接，我先前也出了一個簡易的教程，有興趣可以看看。
https://ww2.mathworks.cn/products/matlab-online.html
Fclk=1; %時鐘頻率為1Hz
Num_T=1000; %信號長度為1000個時鐘周期
Num_Data=10; %數據線的個數10個
%%%%%%%%%%%%%%%%%%%%%%%% fft采樣設置
Fs=100; %采樣率為Fs
L=(Fs/Fclk)*Num_T; %信號長度(采樣總點數)：Num_T個周期的信號，長度越長，fft精度越高，但是執行時間越長
T=1/Fs; %采樣周期
t=(1:L)*T; %時間長度
%SIG_DATA=round(rand(Num_Data,2*Num_T)); %產生數據信號：0,1隨機分布
SIG_DATA=round(rand(Num_Data,Num_T)); %產生數據信號：0,1隨機分布
SIG_CLK=rand(1,2*Num_T); %產生時鐘信號
for i = 1:length(SIG_CLK)
if mod(i,2)
SIG_CLK(i)=1;
else
SIG_CLK(i)=0;
end
end
N=length(t);
LEN_CLK=zeros(1,N); %定義時鐘信號采樣序列
LEN_DATA=zeros(Num_Data,N); %定義數據信號采樣序列
for i=1:N
LEN_CLK(i)=SIG_CLK(ceil(i/((Fs/Fclk)/2))); %時鐘信號的采樣序列
for j=1:Num_Data
% LEN_DATA(j,i)=SIG_DATA(j,ceil(i/((Fs/Fclk)/2))); %數據信號的采樣序列
LEN_DATA(j,i)=SIG_DATA(j,ceil(i/(Fs/Fclk))); %數據信號的采樣序列
end
end
figure;
subplot(2,2,[1 2]);
plot(t,LEN_CLK+1.5*Num_Data,''''r''''); %畫出30個時鐘周期時鐘信號
set(gca,''''XLim'''',[0 30]);%x軸的數據顯示范圍,0-30
set(gca,''''ytick'''',[]);
grid on;
hold on
for j=1:Num_Data
plot(t,LEN_DATA(j,:)+(j-1)*1.5,''''k'''');
hold on
end
X_LEN_CLK=abs(fft(LEN_CLK));
subplot(2,2,3);
semilogx(Fs*(0:(L/2))/L,X_LEN_CLK(1:L/2+1)*2/L);
set(gca,''''XLim'''',[0.1 10000]);%x軸的數據顯示范圍
set(gca, ''''XTickLabel'''' ,{''''0.1'''',''''1'''',''''10'''',''''100'''',''''10K'''',''''100K''''}); %x軸頻率數據
title(''''時鐘頻譜'''');
set(gca,''''YLim'''',[-0.1 1]);
xlabel(''''f (Hz)'''');
ylabel(''''幅度'''');
X1_LEN_DATA= abs(fft(LEN_DATA(1,:)));
X_LEN_DATA = abs(fft(LEN_DATA(1,:)));
for j=2:Num_Data
X_LEN_DATA = abs(fft(LEN_DATA(j,:)))+X_LEN_DATA;
end
subplot(2,2,4);
semilogx(Fs*(0:(L/2))/L,X_LEN_DATA(1:L/2+1)*2/L,Fs*(0:(L/2))/L,X1_LEN_DATA(1:L/2+1)*2/L);
legend(['''''''',num2str(Num_Data),''''根-數據線''''],['''' 1根-數據線'''']);
set(gca,''''XLim'''',[0.1 10000]);%x軸的數據顯示范圍
set(gca, ''''XTickLabel'''' ,{''''0.1'''',''''1'''',''''10'''',''''100'''',''''10K'''',''''100K''''}); %x軸頻率數據
title(['''''''',num2str(Num_Data),''''數據線頻譜'''']);
set(gca,''''YLim'''',[-0.1 1]);
xlabel(''''f (Hz)'''');
ylabel(''''幅度'''');
（來源：硬件工程師煉成之路）免責聲明：本文為轉載文章，轉載此文目的在于傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請電話或者郵箱聯系小編進行侵刪。
