振蕩電路中的基頻與三次泛音頻率的比較
發布時間:2020-05-28 來源:Digi-Key 責任編輯:lina
【導讀】晶體在許多應用中都是必需的,這意味著你經常需要決定,是使用基頻還是三次泛音器件來滿足所需的頻率。基本諧振頻率與晶體的厚度成反比,這可能會在較高頻率下引起問題。簡單地說,晶體在較高頻率下運行時會有斷裂的風險。
晶體在許多應用中都是必需的,這意味著你經常需要決定,是使用基頻還是三次泛音器件來滿足所需的頻率?;局C振頻率與晶體的厚度成反比,這可能會在較高頻率下引起問題。簡單地說,晶體在較高頻率下運行時會有斷裂的風險。這就是為什么在較高的頻率下,大多數晶體均被設計為在晶體的三次泛音上工作。

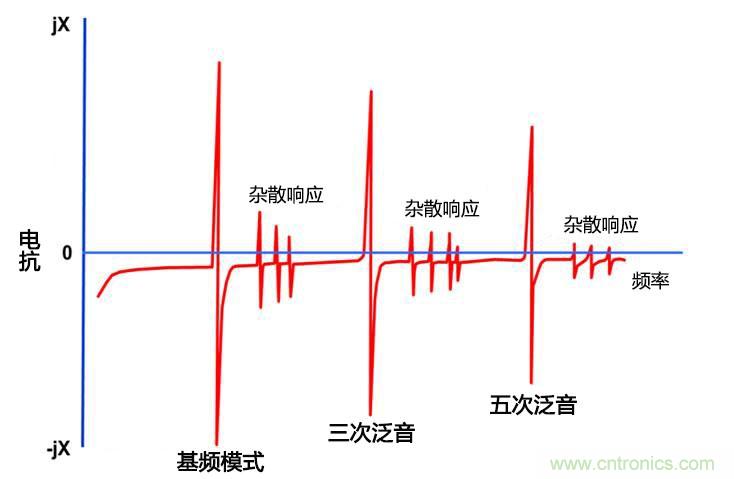

參考上圖,三次泛音晶體諧振是其基頻的三倍。你可能還會發現一些雜散響應,這是其他振動狀態的副產物。
石英晶體具有適用于基頻和各諧波模式的串聯RLC等效電路,外加表示電極電容量的并聯電容。三次泛音晶體的電阻是基頻晶體的三倍以上,而電容量幾乎是基頻晶體的九倍。這影響了它的Q參數和晶體可調諧性。三次泛音晶體具有更好的穩定性能(更高的Q值),但更加難以調諧。因此,應盡量避免在帶補償電路(VCXO/TCXO/OCXO)的振蕩器中使用三次泛音。
(來源:Digi-Key,作者: 工程師 Barley Li)
