深度解析振蕩器在電路中的作用

發布時間:2018-04-11 責任編輯:lina

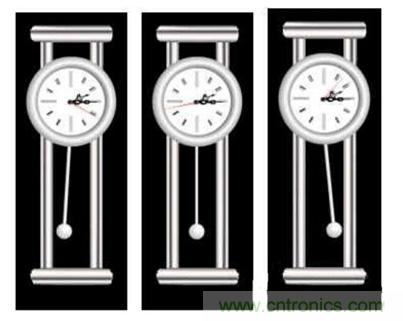

【導讀】最常見的振蕩器之一就是時鐘的鐘擺。如果您推動鐘擺開始擺動,它將以某種頻率振蕩——每秒鐘會來回?cái)[動一定的次數??刂祁l率的主要是鐘擺的長度。


要使物體振蕩,能量必須在兩種形態之間來回轉換。例如,在鐘擺中,能量在勢能和動能之間轉換。當鐘擺位于擺動的一端,其能量全部是勢能,并準備落下。當鐘擺在循環的中間,所有勢能轉換為動能,鐘擺以最快的速度移動。當鐘擺向另一側運動時,所有動能又轉為勢能。這兩種形態間的能量的轉換就是導致振蕩的原因。


最后由于摩擦的作用,任何物理振蕩都會停止。要繼續運動,必須在每次循環中添加少許能量。在擺鐘里,保持鐘擺移動的能量來自彈簧。鐘擺在每次敲鐘時都得到一點推力,以彌補因摩擦而失去的能量。



振蕩器在電路中能起到的作用

振蕩器是用來產生重復電子信號(通常是正弦波或方波)的電子元件。其構成的電路叫振蕩電路。

低頻振蕩器是指產生頻率在0.1赫茲到10赫茲之間交流訊號的振蕩器。這個詞通常用在音訊合成中,用來區別其他的音訊振蕩器。

振蕩器主要可以分成兩種:諧波振蕩器和弛張振蕩器。

按振蕩激勵方式可分為自激振蕩器、他激振蕩器;

按電路結構可分為阻容振蕩器、電感電容振蕩器、晶體振蕩器、音叉振蕩器等;

按輸出波形可分為正弦波、方波、鋸齒波等振蕩器。


自激多諧振蕩器也叫無穩態電路。兩管的集電極各有一個電容分別接到另一管子的基極,起到交流耦合作用,形成正反饋電路,當接通電源的瞬間,某個管子先通,另一只管子截止,這時,導通管子的集電集有輸出,集電極的電容將脈沖信號耦合到另一只管子的基極使另一只管子導通。這時原來導通的管子截止。這樣兩只管子輪流導通和截止,就產生了振蕩電流。


由于器件不可能參數完全一致,因此在上電的瞬間兩個三極管的狀態就發生了變化,這個變化由于正反饋的作用越來越強烈,導致到達一個暫穩態。暫穩態期間另一個三極管經電容逐步充電后導通或者截止,狀態發生翻轉,到達另一個暫穩態。這樣周而復始形成振蕩。

振蕩器就是一個頻率源,一般用在鎖相環中。就是一個不需要外信號激勵、自身就可以將直流電能轉化為交流電能的裝置。它有很多用途。在無線電廣播和通信設備中產生電磁波。在微機中產生時鐘信號。在穩壓電路中產生高頻交流電。


振蕩器基本組成部分

1、三極管放大器;(起能量控制作用)

2、正反饋網絡;(將輸出信號反饋一部分至輸入端)

3、選頻網絡;(用以選取所需要的振蕩頻率,以使振蕩器能夠在單一頻率下振蕩,從而獲得需要的波形自激多諧振蕩器也叫無穩態電路。振蕩器兩管的集電極各有一個電容分別接到另一管子的基極,起到交流耦合作用,形成正反饋電路,當接通電源的瞬間,某個管子先通,另一只管子截止,這時,振蕩器導通管子的集電集有輸出,集電極的電容將耦合到另一只管子的基極使另一只管子導通。這時原來導通的管子截止。這樣兩只管子輪流導通和截止,就產生了震蕩電流。

由于器件不可能參數完全一致,因此在上電的瞬間的狀態就發生了變化,振蕩器這個變化由于正反饋的作用越來越強烈,導致到達一個暫穩態。暫穩態期間另一個三極管經電容逐步充電后導通或者截止,狀態發生翻轉,到達另一個暫穩態。這樣周而復始形成振蕩。

低頻振蕩器是指產生頻率在0.1赫茲到10之間交流訊號的振蕩器。這個詞通常用在音訊合成中,用來區別其他的音訊振蕩器。
