晶體的串聯和并聯諧振

發布時間:2018-03-19 來源:John Dunn 責任編輯:wenwei

【導讀】石英晶體的外殼上標有器件的額定工作頻率,但那只是一個近似值,實際上晶體有多個諧振頻率,即使在理想情況下也是如此。本文以理想晶體的等效電路為例,表明并聯諧振頻率絕不會低于串聯諧振頻率。至于哪個諧振更重要,則取決于應用。

石英晶體的外殼上標有器件的額定工作頻率,但那只是一個近似值,實際上晶體有多個諧振頻率,即使在理想情況下也是如此。

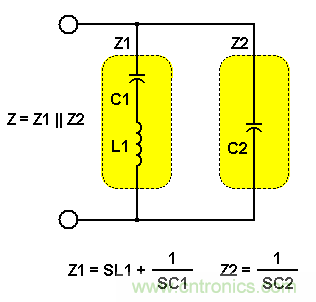

圖1顯示了理想晶體的等效電路,其中只有三個電路元件,串聯的電容C1和電感L1、與該L1 C1串聯對并聯的另一個電容C2。

晶體的串聯和并聯諧振
圖1:理想石英晶體的等效電路。

在特定的串聯諧振頻率,輸入阻抗Z為零,L1和C1處于串聯諧振。電容C2與此無關。

然而,在特定的并聯諧振頻率,輸入阻抗Z達到無窮大。這是C2與L1 C1的串聯組合發生并聯諧振的頻率,呈現電感性阻抗。要使L1 C1對在并聯諧振時呈現感性,并聯諧振必須發生在比串聯諧振更高的頻率。

因此,并聯諧振頻率只能比串聯諧振頻率高,即使只高一點點。并聯諧振頻率絕不會低于串聯諧振頻率。至于哪個諧振對你更重要,則取決于應用。

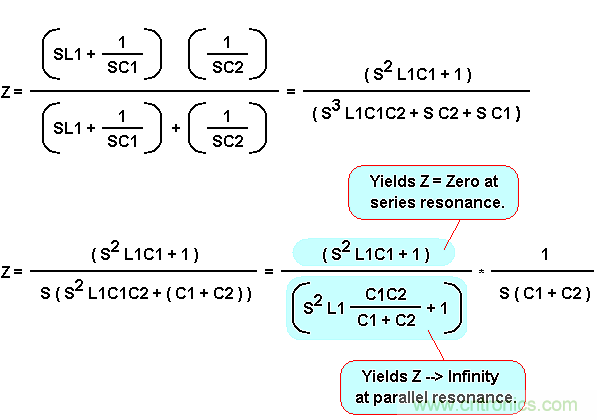

借助不復雜的數學運算,阻抗Z可以表示如下:

晶體的串聯和并聯諧振
圖2:阻抗公式。

串聯諧振頻率:Fseries = 1/(2 * pi * sqrt(L1 C1))

并聯諧振頻率:Fparallel = 1/(2 * pi * sqrt(L1 C1 C2 /(C1 + C2)))

晶體的串聯和并聯諧振

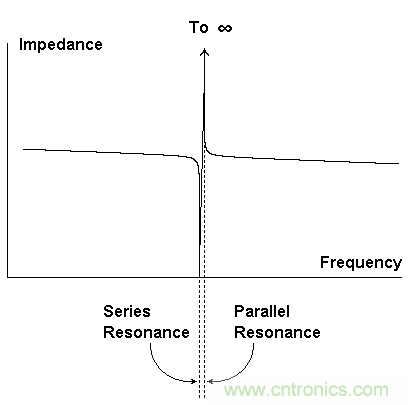

圖3:串聯和并聯諧振的相對位置。

本文轉載自電子技術設計。
