作用大技巧多,一文看懂載波聚合那些事

發布時間:2017-02-27 責任編輯:susan

【導讀】隨著LTE深入發展,用戶峰值速率和系統容量提升面臨挑戰,直接解決辦法就是增加系統傳輸帶寬。但是頻譜資源有限,大多數運營商沒有足夠?qū)挼倪B續頻譜以充分發揮高速數據業務的優勢,甚至在一個LTE頻段內只擁有5MHz、10MHz或15MHz的頻譜資源。因此,增加傳輸帶寬的技術——載波聚合(CA)成了運營商的新寵。

什么是載波聚合?

通俗解釋其一:車道說

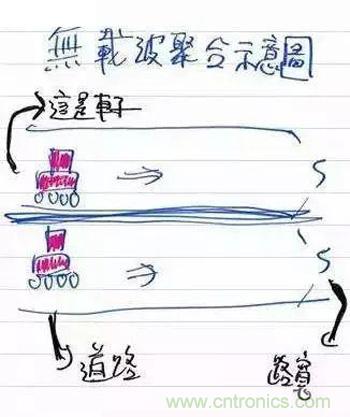

有兩條單行道,同一時間一條道路最多只能有一臺車通過。這兩條道路上的車子還不允許切換車道!違者吊銷執照!假如其中一條道路A塞滿了車,道路B卻一輛車也沒有,那么同一時間內可以通過的車輛只有一臺,效率低下。

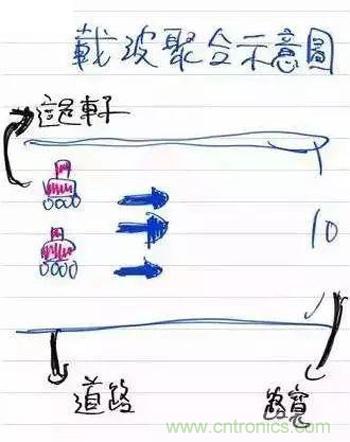

載波聚合就是把兩條道路并在一起,將兩條窄道合并成一條寬道,讓原本兩條道路上的車子可以自由的切換車道。道路被充分利用,避免了浪費。

通俗解釋其二:行李說


某網友:“載波可以比喻成行李箱,信息好比是行李了,相同大小的行李箱能承載多少行李?這要看如何擺放。我出差的行李是老婆給收拾的,回程時還是這些行李,可我在賓館里怎么也裝不下了,只好再拎個塑料袋子。我老婆會把行李分門別類擺放,甚至讓行李交叉,例如用襪子填縫,從而更加合理的利用空間,這就是“行李聚合”。載波聚合一樣的道理,就是對載波空間的排隊、交叉、重疊,從而提高載波空間的利用率,載波的利用率提高了,那速率自然也就提高了。”

專業解釋

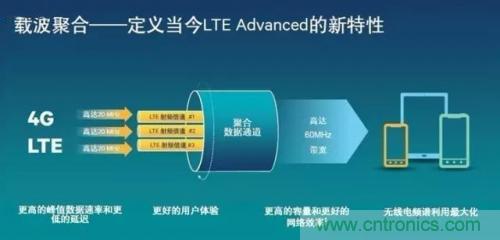

載波聚合(Carrier Aggregation,CA),是指LTE-A系統使用的頻帶是由2個或多個LTE 載波單元(Component Carrier,CC)聚合形成的符合LTE-A相關技術規范的頻帶寬度,如10、20 甚至100 MHz。但是,不能把LTE-A系統看成是LTE 系統通過多載波進行的簡單技術擴展。LTE-A移動臺使用多個載波單元進行數據收發的同時,為了滿足系統的后向兼容性,根據LTE-A系統的有關配置,LTE移動臺可以在其中的某一個載波單元上收發信息。


簡而言之,CA就是在滿足一定前提條件下,把零碎的LTE頻段合成一個“虛擬”的更寬的頻段,以提高數據速率。

關于載波聚合,必須補充介紹下3GPP——該組織主要負責制定移動通信系統協議,包括載波聚合等具體技術的細節規范。Qorvo近期受邀加入了3GPP,在促進5G標準開發的同時,將為載波聚合技術的完善做出自己的一份貢獻。

載波聚合的好處

提高峰值速率。載波聚合將能使用的所有載波/信道綁在一起,用盡可能大的帶寬達到更高的峰值速率。

讓運營商在已有的不同帶寬的系統中,提供一個統一的更高峰值速率的解決方案。假如運營商想要重耕2G、3G頻率并使用4G技術,CA可以靈活的實現這一目標。

在宏站中部署微站時,提高管理頻率資源的靈活性。

設計載波聚合射頻前端的復雜性

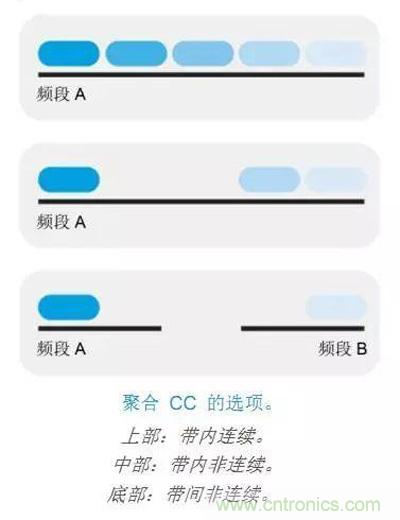

載波聚合有帶內的載波聚合,帶內又分成連續和非連續,連續的是這兩個載波是緊靠在一塊的,非連續的是中間有隔斷,并不是連續的載波。帶間的載波聚合是指兩個不同頻段的載波,這得根據不同運營商所應用的頻譜來采用不同的載波聚合的方式,對射頻前端的設計要求差異也很大。


Qorvo移動產品市場戰略部亞太區經理陶鎮曾指出,“例如中國市場的三家運營商,中國移動以TDD(時分雙工)載波聚合為主,中國電信和中國聯通則是FDD(頻分雙工)的載波聚合,在設計手機時要考慮到這種差異。”他還曾指出:“2018年將有70%智能手機支持載波聚合,正是因為有這樣載波聚合的需求,給用戶提供數據的鏈接速度,就衍生了對射頻前端更加復雜的需求,而集成化模塊方式是解決這樣需求的最好方案。”

CC數量逐漸增多

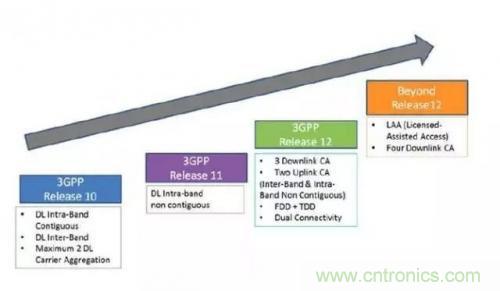

最早的CA 部署只結合了兩個CC。但許多網絡運營商很快就會添加三個或更多頻段的組合,因為他們希望提供更快的數據服務,同時最大限度利用碎片化的頻譜分配。一般而言,需要三個或更多CC 才能提供40 MHz 以上的帶寬和大約300 Mbps 以上的速度。韓國和其他國家/地區的運營商已經在聚合三個CC,預計會在2016 年、2017 年和2018年前分別實現四CC聚合、五CC聚合和六CC聚合。展望未來,3GPP 正在研究的規格預期能夠支持多達32個CC,數據速率更快。
