【導讀】上一期對電阻的應用做了簡單介紹，文章最后提到了端接方式。常見的端接方式有：串聯端接、并聯端接、戴維寧端接、RC端接、二極管端接等。

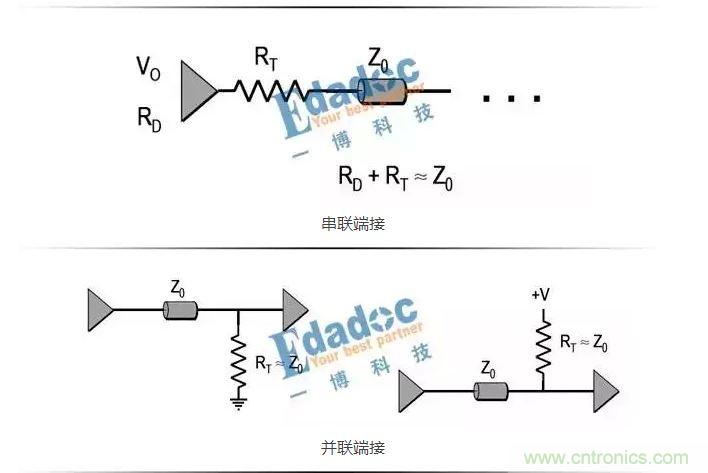

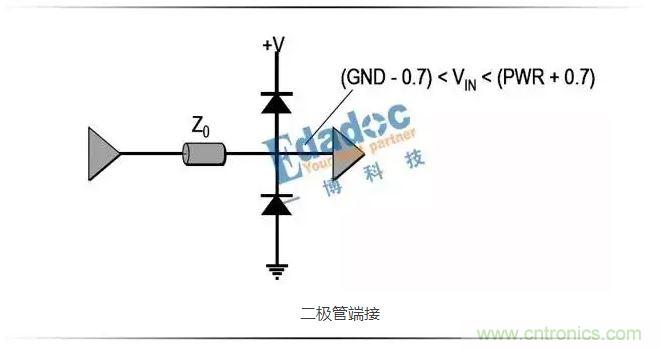

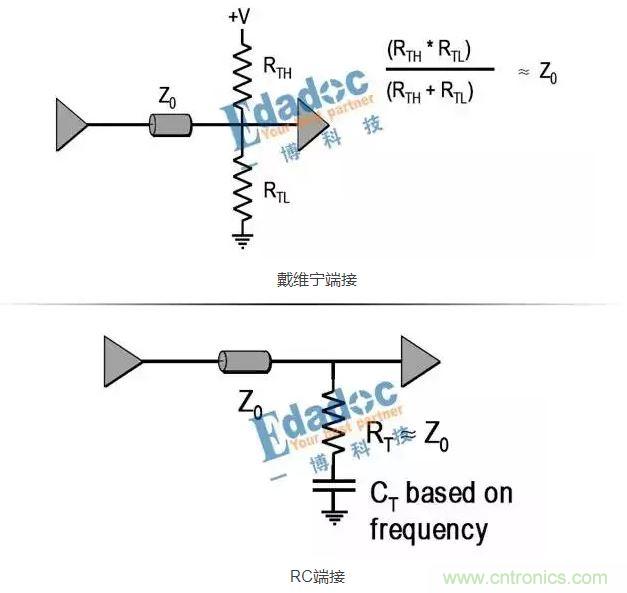

端接示意圖如下:
各種端接都有其優缺點，以后有機會，高速先生會一一對以上各種端接做全面的分析，今天我要說的是：串聯電阻對信號的影響，也就是串聯端接所用的電阻對信號的影響。
先看圖

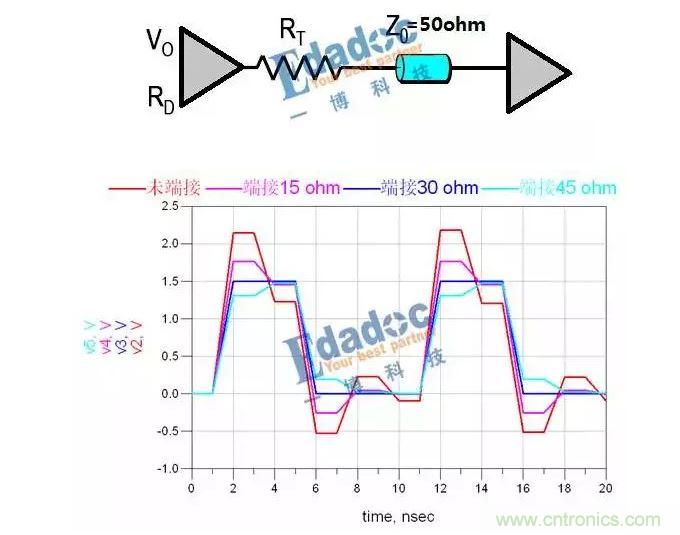

串聯端接電阻的大小會影響信號的上升沿，當串聯電阻變大時，信號的上升沿變緩（另外信號幅值的變化是因?yàn)榉瓷涞脑?，這個在反射詳解系列，有詳細解釋，當端接30ohm時，匹配最好，沒有反射）。
把圖放大，上升沿看的更明顯。
為什么信號的上升沿會變緩了呢？我們來梳理一下，整條鏈路有發送端、串阻、傳輸線、接收端，變化量是串阻的阻值，現象是上升沿變緩。有什么原理即跟R有關，又會導致上升沿變緩呢，最先想到的肯定就是RC濾波器。一階RC濾波器是典型低通濾波器。串聯電阻與傳輸線的等效電容、接收器的輸入電容組成了RC濾波器，限制了信號的帶寬。其影響信號帶寬的原因是：R與C組成RC充電電路，電容兩端的電壓變化V_C=V_S×(1-e^(-1/τ t) ),其中τ=RC，是時間常數，當時間常數越大時，電容兩端的電壓變化越慢，信號邊沿越緩。

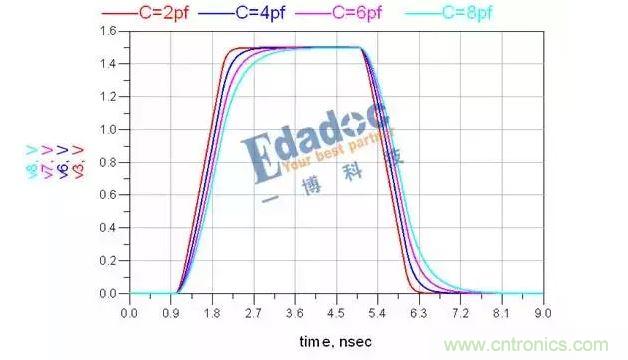

下面我們?cè)賮?lái)驗證一下，固定串阻阻值不變，改變電容值，當電容阻值變大時，RC時間常數變大，上升沿同樣變緩了。如下圖：
以上就是串阻對信號影響的分析。
