出招吧!如何降低測試中的噪聲?

發布時間:2015-09-17 責任編輯:sherry

【導讀】在測量過程中,有些被測件對直流電源輸入中的噪聲非常敏感,直接關乎到測試數據的準確性甚至測試是否能進行,那么怎樣盡可能地減少輸入噪聲呢?

我們需要從多方面來考慮,下面是我們概括的最簡單可行的兩個步驟去有效降低測試中的噪聲。

選擇低噪聲電源

從純凈電源開始, 設法將噪聲降至最低。由于電源產生的噪聲很難濾除,您需要選擇一款極低噪聲的純凈電源。例如艾德克斯的IT6860A就是一款純線性電源系列,其噪聲的峰峰值小于5mV,而有效值更是小于0.5mV,基本可以忽略其對測試的影響。同時電源的散熱方式也是影響其噪聲的一個原因,IT6860A系列電源的散熱采用的是智能風扇散熱,智能風扇會在設備的溫度到達一定的高度,單憑通風孔的散熱滿足不了要求的時候才會啟動,這種使用方法不僅節約了能源,而且進一步降低了噪聲。

屏蔽電源至被測件連接

選擇具有低有效值和峰峰值輸出電壓噪聲的電源,僅僅是一個良好的開端。通過為被測件與電源之間建立恰當?shù)囊€連接,也能最大限度地減少噪聲。

電源與被測件之間的連接容易受到不同類型噪聲的影響和干擾, 包括電感耦合、電容耦合和射頻干擾。有很多降低噪聲的方法,其中最有效的是確保電源與負載連接的導線和感應線全部使用雙絞線,要求更高的在要考慮使用屏蔽電纜

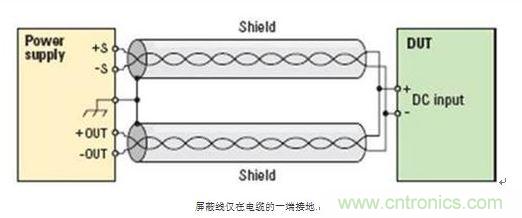

在使用屏蔽電纜時,要確保將屏蔽的一端接地。如圖所示,屏蔽的一端與電源的地接在一起,否則會增加接地電容。
屏蔽線僅在電纜的一端接地

看了上面的內容工程師也許會有一定的顧慮,選擇純線性電源的體積通常都比較大,不利于測試現場的安排,也缺乏測試靈活性,其實現在市場上也有小體積的線性電源,就像上面提到的IT6860A系列電源體積全系列僅有1/2 2U的上架標準尺寸,完全可以避免因為體積大帶來的不便。

IT6860A系列電源

IT6860A系列可編程直流電源是艾德克斯電子的一個很實用的電源系列,該系列電源雙范圍輸出,一臺電源可以當兩臺用,同時該電源還具有LIST功能、定時輸出功能、過電壓保護以及過溫度保護功能,是一款高效、穩定、安全的線性電源。
 IT6860A系列電源
結論

降低測試中的噪聲的方法還有很多種,上面講的選擇一款好的純線性電源和正確的引線連接是最基本的也是最有效的方法。
