示波器的各種不同的視圖模式到底代表啥意思?

發布時間:2015-08-27 責任編輯:echolady

【導讀】示波器就是靠各種不同的視圖模式來觀察不同的波形,從而判斷這種波形的種類和特點。很多的測量需要不同的視圖模式,那么如何精準的判斷哪種模式最適合?顯示的方式又是怎樣的?都有哪些優缺點。本文就來一一解答。

示波器可通過各種各樣的視圖模式來觀察波形,有YT、XY兩大類別,YT模式又可以進一步細分為普通、大時基、滾動等模式,觀察信號時,應選擇哪一種模式才最合適,不同的模式之間又有什么關聯。本文帶您詳細深入探討,各個模式顯示的方式,優點與缺點,幫您快速準確地找到合適的模式來觀察信號。

YT模式

YT模式是示波器中最常見的,其坐標系Y軸為通道輸入信號,上正下負,參考地為零點,X軸為時間,左負右正,觸發點為零點。YT模式還可進一步細分為普通、大時基、滾動、Zoom、插值模式,下面一一詳細介紹。

1、普通模式

普通模式是最常見,示波器一般工作在此模式下,其特點如下:采樣是分次且獨立的,采樣之間存在死區,可設置觸發條件,波形在采樣完成后輸出,對于周期信號一般可以穩定顯示。

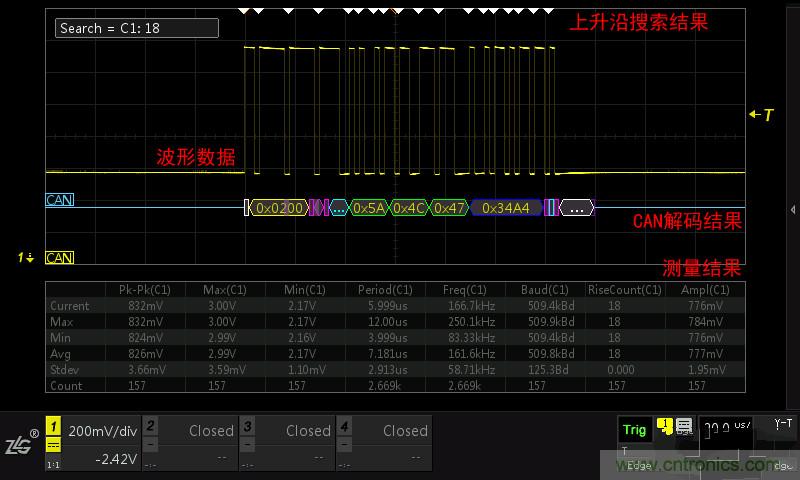

優點:適用于觀察周期性信號,眼圖,低概率的異常信號,可對數據進行強大的處理,如測量、搜索、解碼等如圖1.1所示。

缺點:采樣之間有死區,會丟失一定的數據,有時可能是致命的。當水平時基較大時,波形刷新較慢,因為采樣時間變長了。

示波器的各種不同的視圖模式到底代表啥意思?
圖1.1

2、大時基模式

大時基模式與普通模式大同小異,區別僅在于波形在觸發后開始輸出,在結束前邊采樣邊輸出。此模式繼承了普通模式的所有優點,且改善了水平時基較大時,波形輸出太慢的缺點,故被稱為大時基模式。

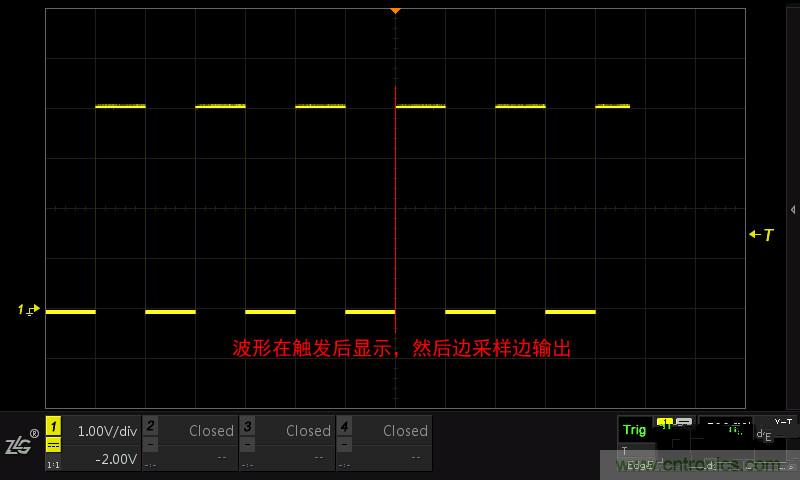

小提示:當時基較小,邊采樣邊輸出是沒有意義的,因為人眼跟不上刷新的速度,所以普通模式和大時基模式一般會根據水平時基自動切換。如ZDS2000系列示波器在水平時基大于等于100ms/div時,會自動進入大時基模式如圖1.2所示。

示波器的各種不同的視圖模式到底代表啥意思?
圖1.2

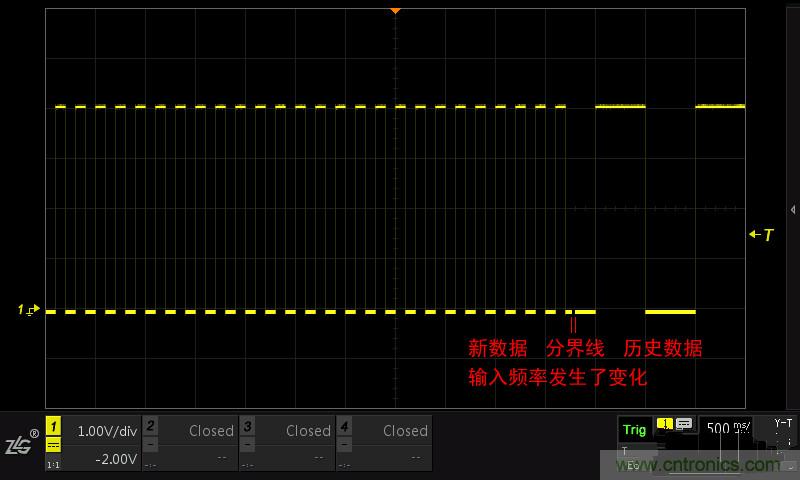

為了更好展示地邊采樣邊輸出,大時基模式還提供了與上一幀數據對比刷新,讓您更好地觀察輸入信號的變化如圖1.3所示。

示波器的各種不同的視圖模式到底代表啥意思?
圖1.3

3、滾動模式

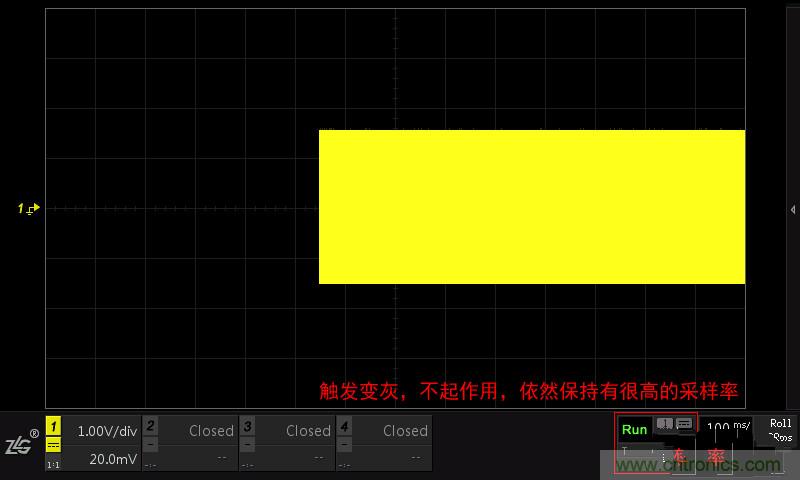

滾動模式的特點如下:連續采樣,無采樣間隔,邊采樣邊顯示,無觸發設置,波形始終從右往左滾動顯示如圖1.4所示。

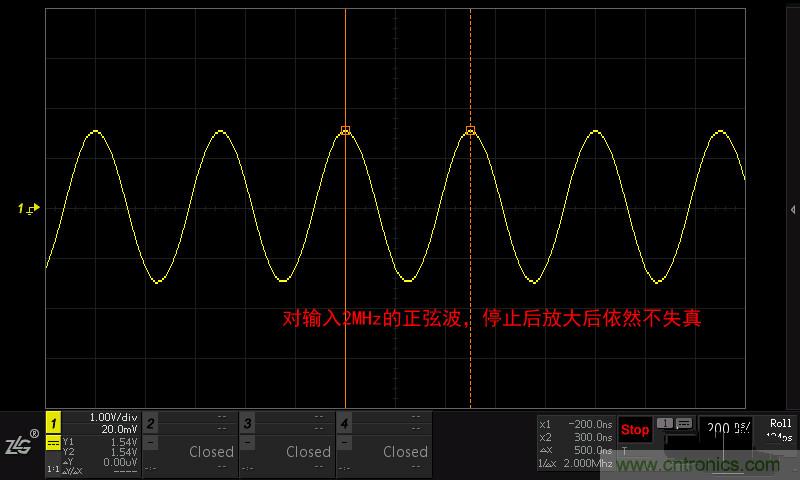

優點:采樣無死區,且實時顯示,不會丟失數據。但應注意到,采樣率過低也會導致采到的數據沒有意義,所以選擇深存儲示波器是至關重要的如圖1.5所示,深存儲波形不失真,完美重建。

缺點:波形無法穩定顯示,沒有觸發的概念,不能自動識別低概率信號。

小提示:為什么滾動模式下,波形是從右往左滾動顯示的呢?因為YT模式定義的時間軸是左負右正(左側為舊數據右側為新數據),那么新采集的數據必然是從右側增加,舊的數據則從左側移出屏外,所以就形成了從右往左滾動顯示。
[page]
示波器的各種不同的視圖模式到底代表啥意思?
圖1.4
示波器的各種不同的視圖模式到底代表啥意思?
圖1.5

4、Zoom模式

Zoom模式是為了解決水平時基過大而導致波形顯示趨于密集的問題,該模式提供另一個副時基窗口,可查看主時基局部放大的波形,以方便用戶瀏覽細節如圖1.6。

示波器的各種不同的視圖模式到底代表啥意思?
圖1.6

5、插值模式

插值模式在當屏幕點數小于分辨率時的特殊模式。由于兩個原始采樣點間存在很大的空隙,通常會用一些方法處理后再顯示,常用的有以下三種處理方式:正弦插值、線性插值、原始點顯示。

XY視圖模式

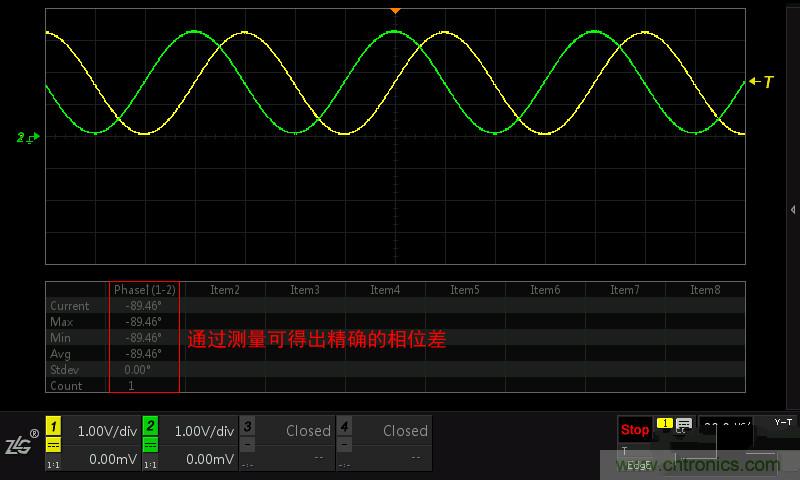

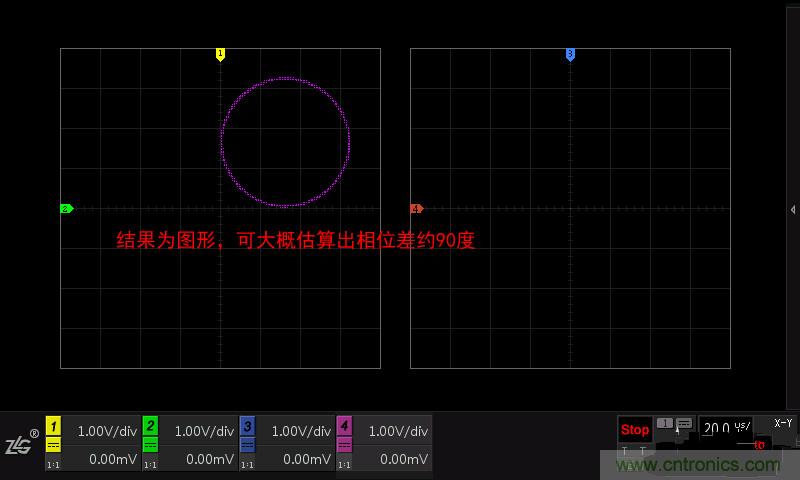

XY視圖模式是將時基關閉,而使用另外一個通道的輸入作為水平信號,以便觀察這兩個信號的關系,這種圖形稱為李薩如圖形,通過該圖形可以很方便的觀察兩個信號間的頻率、相位和幅度的關系如圖1.7和圖1.8所示。

該模式在現代數學示波器中,已漸漸弱化,因為該方法的只能評估出一個大概值,誤差較大,而數學示波器提供的強大測量功能,可直接得出精確的結果。

示波器的各種不同的視圖模式到底代表啥意思?
圖1.7
示波器的各種不同的視圖模式到底代表啥意思?
圖1.8
