實例分析:差分信號的有效和故障條件

發布時間:2015-04-24 責任編輯:echolady

【導讀】了解差分信號總線上是否有有效信號是非常有用的信息。本文舉出實例就是檢測差分?jǐn)?shù)據傳輸,向監視器件或是微控制器報告丟失信息。并詳細分析了差分信號的有效和故障條件。

圖1所示電路用于檢測最小幅度差為200mV、絕對值從-7V至+12V的連續差分信號。該電路可以檢測輸入開路、輸入短路和輸入保持在高或低電平的情況。當其中任何一種情況發生時,電路的輸出為低電平,而有差分脈沖串時則為高電平。該電路只需單5V電源供電。

差分信號的有效和故障條件

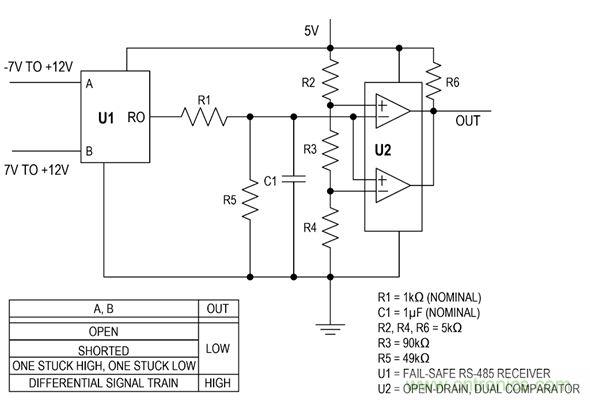

圖1:連續差分信號檢測電路。

OPEN 開路

SHORTED 短路

ONE STUCK HIGH ONE STUCK LOW 一端保持高電平,另一端保持低電平

DIFFERENTIAL SIGNAL TRAIN 差分信號序列

OUT 輸出

LOW 低電平

HIGH 高電平

U1=FAIL-SAFE RS-485 RECEIVER 具有自動防故障功能的RS-485接收器

U2=OPEN-DRAIN,DUAL COMPARATOR 開漏型雙路比較器

U1 (MAX3280)是一個RS-485接收器,用于接收A、B端幅度差值至少200mV、絕對電壓范圍從-7V至+12V的差分信號。當沒有輸入信號時,U1的引腳RO將是高電平,因?yàn)閁1是一個具有真正自動防故障功能的器件,當輸入開路或短路時都會輸出高電平。當其中一個輸入引腳保持在高電平并且另一個保持在低電平時,R0也能輸出高或低電平。R1和C1組成一個低通濾波器,當RO輸出為脈沖串時可以將U1的輸出平滑為一個直流電壓。

U2(MAX992)是一個雙路開漏型比較器,被配置為窗口比較器,同時通過R2-R4電路將電壓閾值設為0.25V和4.75V。只有當濾波后的脈沖串電壓落在這兩個閾值之間時,最終OUT信號才會變高。
