專治公式疑難雜癥!射頻單位轉換公式就這些!

發布時間:2015-03-12 責任編輯:echolady

【導讀】相信很多學習電子的學生甚至是電子工程師都對公式有恐懼癥,本文就來為你解決公式記憶的疑難雜癥。本文詳細列出了常用的射頻單位轉換公式,1.從伏特到dBm的轉換;2.從dBm/Hz到dBm的轉換。

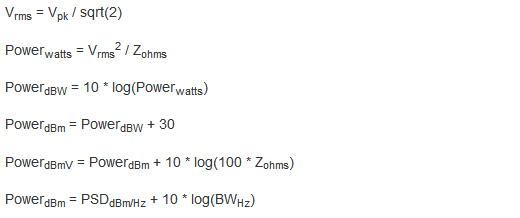

常用的射頻單位轉換公式如下所示:
射頻單位轉換公式
提示:Zohms 代表設備的輸入阻抗,BWHz 代表用戶關注的帶寬范圍,PSDdBm/Hz 代表功率譜密度。

以下為使用射頻單位轉換公式的情境示例。

1.從伏特到dBm的轉換

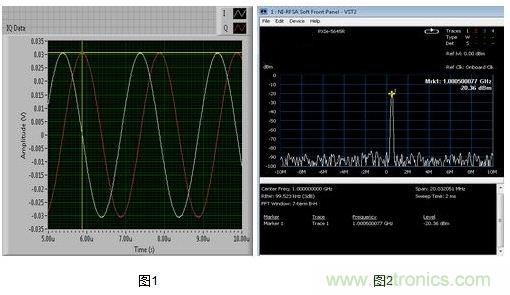

由矢量信號收發器(VST)所產生的單音信號,其頻率與載波有500 kHz的偏差,IQ信號產生速率為120 MS/s,輸出功率約為-20 dBm。該信號經由RF IN口反饋輸入至VST設備,其I/Q電平測量結果如下圖1所示,功率測量結果如圖2所示。

射頻單位轉換公式

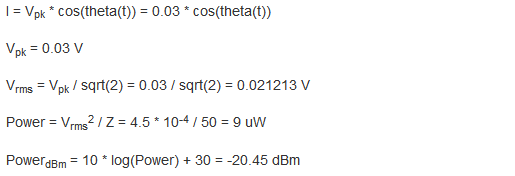

根據I/Q電平測量結果,信號功率可以由如下公式計算得:

射頻單位轉換公式
根據以上轉換等式,我們可以發現信號功率的時域測量結果與頻域的計算結果基本一致。

2.從dBm/Hz到dBm的轉換

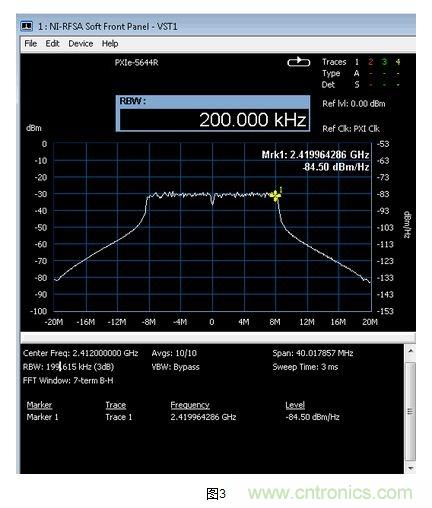

使用矢量信號收發器(VST)捕獲到的頻譜測量結果如圖3。在標記1處的功率譜密度為-84.50 dBm/Hz。

射頻單位轉換公式

在200 kHz的分辨率帶寬下,信號功率可由如下公式計算而得:

射頻單位轉換公式
