友情提示:用示波器進行測量的一些好習慣

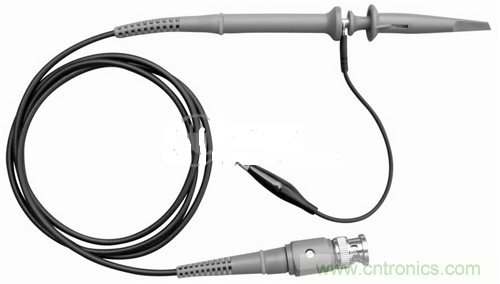

我們所了解的的示波器探頭上有一個×1檔和×10檔選擇的小開關。當我們選擇×1檔時,信號是沒經衰減進入示波器的。而選擇×10檔時,信號是經過衰減到1/10再到示波器的。因此,當使用示波器的×10檔時,應該將示波器上的讀數擴大10倍(有些示波器,在示波器端可選擇×10檔,以配合探頭使用,這樣在示波器端也設置為×10檔后,直接讀數即可)。當我們要測量較高電壓時,就可以利用探頭的×10檔功能,將較高電壓衰減后進入示波器。

另外,×10檔的輸入阻抗比×1檔要高得多,所以在測試驅動能力較弱的信號波形時,把探頭打到×10檔可更好的測量。但要注意,在不甚明確信號電壓高低時,也應當先用×10檔測一下,確認電壓不是過高后再選用正確有量程檔測量,養成這樣的習慣是很有必要的,不然,哪天萬一因?yàn)檫@樣損壞了示波器,要后悔就來不及了。

經常有人提問為什么用示波器看不到晶振引腳上的波形?一個可能的原因就是因?yàn)槭褂玫氖翘筋^的×1檔,這時相當于一個很重的負載(一個示波器探頭使用×1檔具有上百pF的電容)并聯在晶振電路中,導致電路停振了。正確的方法應該是使用探頭的×10檔。這是使用中應當注意的,即或不停振,也有可能因過度改變振蕩條件而看不到真實的波形了。
