深度解析ZigBee無線終端溫度測試系統電路

發布時間:2015-01-12 責任編輯:echolady

【導讀】生活水平不斷提高,視頻的安全衛生問題逐漸得到重視。很多農產品和易腐視頻都會冷藏、冷凍起來,這就要求對冷庫溫度進行實時監測,以保證貯藏品的質量。本文介紹的就是ZigBee無線終端溫度測試系統。

系統硬件電路設計

單個冷庫溫度無線監測系統的下位機主要是由單片機與溫度傳感器、無線射頻收發器、鍵盤電路、顯示電路、時鐘電路等構成,上位機由單片機與無線射頻收發器構成。下面將主要介紹上述幾個模塊的電路設計。上位機與下位機的單片機AT89C51的最小系統均如圖所示,圖中外接晶體以及電容C2、C3構成并聯諧振電路,它們起穩定振蕩頻率、快速起振的作用,其值均為30PF左右,晶振頻率選6MHZ。外接復位信號采用的是上電復位和手動復位的結合。

深度解析ZigBee無線終端溫度測試系統電路
圖1:?jiǎn)纹瑱C(jī)最小系統

本系統為多點溫度測試,溫度傳感器DS18B20既可寄生供電也可外部電源供電。為了盡可能減少使用單片機的I/O口,我們采用外部電源供電方式。同時注意單總線上所掛接的DS18B20的數目不宜超過8個,否則需考慮總線驅動問題。其硬件連接電路如圖。

深度解析ZigBee無線終端溫度測試系統電路
圖2:DS18B20與下位機單片機接口電路圖

[page]

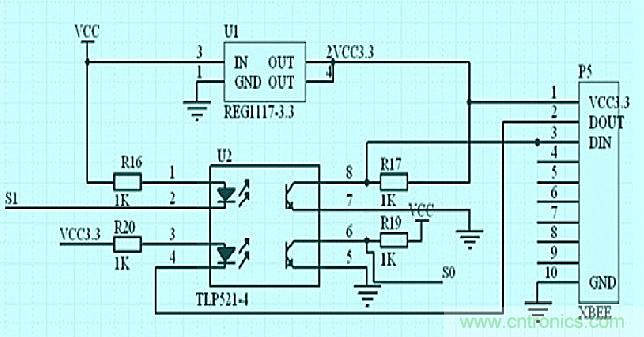

XBee Pro模塊自帶軟件包,可以直接實現點對點的無線通訊,但需要提前將XBee Pro模塊進行匹配,才能實現數據的無線通訊功能。因?yàn)閱纹瑱C(jī)管腳電壓為5V,而XBee Pro模塊的管腳電壓為3.3V,故若將兩模塊連接需使用光電隔離。其中上位機與下位機分別都有XBee Pro模塊與單片機的連接,設計采用的是獨立式鍵盤,以查詢方式工作。直接用I/O口線構成單個按鍵電路,每個按鍵占用一條I/O口線,每個按鍵的工作狀態相互不會產生影響,其接口電路如圖。

深度解析ZigBee無線終端溫度測試系統電路
圖3:模塊與單片機硬件電路圖

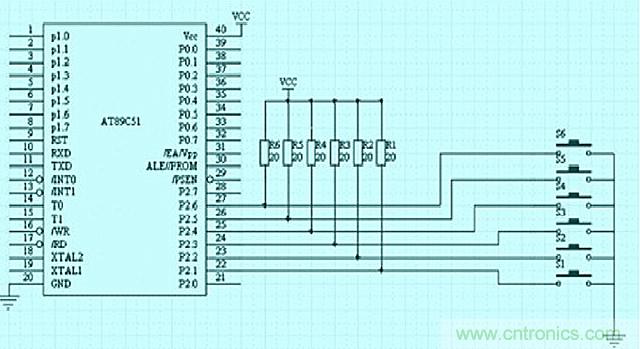

P2.1口表示起動鍵,起動系統工作。P2.2口表示停止鍵,停止系統工作。P2.3口表示通道切換鍵,選擇要觀察的那路溫度。P2.4口表示設限鍵,設定系統工作環境的范圍。P2.5口表示加一鍵,數字“+”鍵,按一下則上限溫度設定值加1。P2.6口表示減一鍵,數字“—”鍵,按一下則下限溫度設定值減1。

深度解析ZigBee無線終端溫度測試系統電路
圖4:獨立鍵盤電路圖

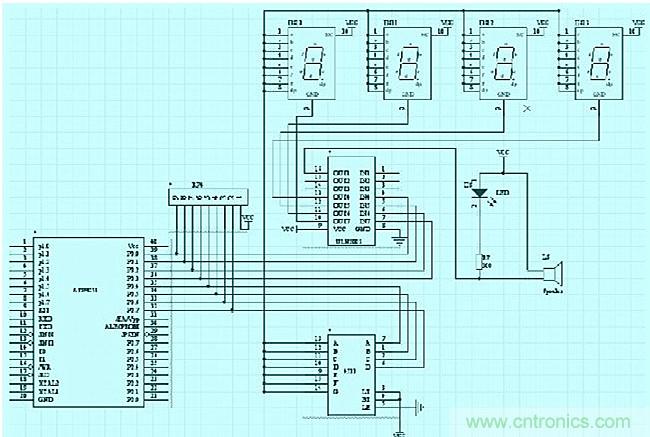

顯示電路采用共陰極七段數碼管,顯示方式為節約硬件資源的動態掃描方式。

深度解析ZigBee無線終端溫度測試系統電路
圖5:顯示電路

[page]

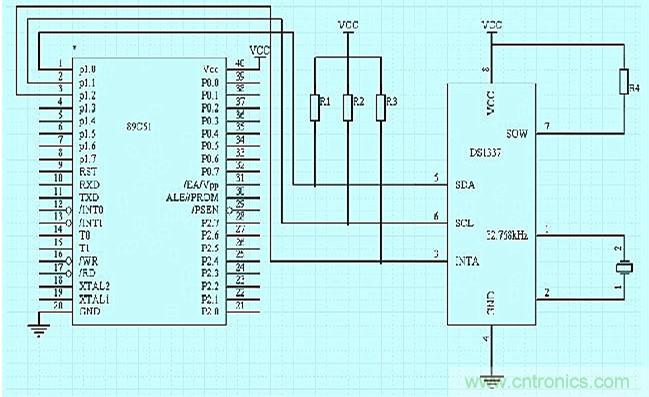

DSl337是一種超小型的串行實時時鐘芯片,除了具有其他時鐘芯片所具有的記錄秒、分、時、星期、日、月、年,鬧鐘,可編程方波輸出外,最大的特點是體積小,連線少,性能良好。下位機單片機AT89C51與串行時鐘DS1337的硬件連接。

深度解析ZigBee無線終端溫度測試系統電路
圖6:下位機單片機連接圖

NE56604能為多種微處理器和邏輯系統提供復位信號,其門限電平為4.2V。在電源突然掉電或電源電壓下降到低于門限電平時,NE56604將產生精確的復位信號。要實現上位機單片機的輸出信號與監測單元PC機的通訊,通常利用監測單元PC機配置的異步通信適配器,通過MAX232電平轉換器即可實現。

深度解析ZigBee無線終端溫度測試系統電路
圖7:電平轉換電路

低溫有毒的環境中解脫出來,為企業節約人力成本,又可以方便我們隨時對其現場環境溫度進行監控。毫無疑問,在監溫系統中應用無線傳感器技術以及適于它的ZigBee無線通信協議,是現在及將來冷庫溫度監控的研究熱點并具有廣泛的應用前景。
