DIY:用WiFi改造智能家居的電路設計

發布時間:2015-01-05 責任編輯:sherryyu

【導讀】隨著人們生活質量的提高,智能的概念會越來越深入人心,而采用全套的智能系統的費用很高,并且對于已經交付使用的住宅來說,改造起來還很麻煩。利用WiFi 智能插座,不需要家庭網關,不需要破壞現有裝飾,就可以輕松實現對家用電器的智能化控制,自己動手實現基于WiFi 技術的智能家居的構建,體驗科技帶來的便利。

智能家電是利用綜合布線技術、網絡通信技術、安全防范技術、自動控制技術、音視頻技術將家居生活有關的設施集成,構建高效的家庭日程事務的管理系統,提升安全性、便利性、舒適性、藝術性,并實現環保節能環境。最常實現的應用是燈光、熱水器、空調、入侵監測、煙霧報警、視頻監控和窗簾的智能控制。

有線通信控制和無線通信控制的比較

(1)有線控制

有線控制的結構為將控制器放置于強電箱內,開關和中控主機分別通過弱電控制線路進行控制。有線控制采用有線通信技術。有線控制的優點:安全穩定,不受干擾;有線控制的缺點:方案沒計要求高,線路架設要求高,后期拓展改動困難。這種方式在智能家居發展初期使用較多,是從工業控制轉變而來,主要適用大面積的商用場所等有專人集中管理的場所,逐漸被無線通信所替代。

(2)無線控制

無線控制采用無線通信技術實現對設備的控制。無線控制的優點:安裝和布線簡單;無線控制的缺點:抗干擾性相比有線控制要差些,信號覆蓋受建筑物影響。

WiFi 技術在智能家居中的應用的主要優點有:WiFi 智能節點可以直接連接無線路由器,從而接入Internet 網;不需要家庭網關,節點可以任意擴充;不會破壞現有裝修;智能手機可以進行局域網控制和遠程控制。當然,WiFi 技術相比ZigBee 和433 MHz 射頻通信技術也有其缺點:功耗偏大、價格偏高。但隨著節能技術的引進和芯片工藝的改進,功耗問題和價格問題已逐步得到解決。鑒于WiFi 模塊是筆記本、平板電腦和智能手機的標準配置,基于WiFi 技術的智能家居會逐步得到推廣和應用,市場前景廣闊。

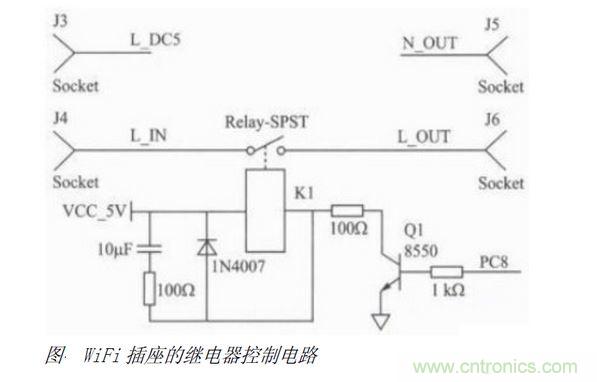

WiFi 插座的控制電路設計
WiFi 插座的控制電路設計
電路原理:模塊收到合上指令,PC8端口輸出高電平,Q1導通,繼電器的線圈有電流流過,繼電器的觸點L_IN 和觸點L_OUT 吸合,插座供電給負載;模塊收到斷開指令,PC8端口輸出低電平,Q1截止,繼電器的線圈沒有電流,繼電器的觸點L_IN 和觸點L_OUT 斷開,插座斷電。以上只是以WiFi 插座為例,敘述基于WiFi 技術的智能家居,如果要實現智能家電中的其他功能,實現原理類似。例如,要實現遠程視頻監控,只需將插座改為攝像頭并實現相應的軟件功能即可。
