【導讀】在射頻前端不加濾波器，接收效果會大打折扣。這個折扣有多大呢？一般的來說在天線良好的情況下距離至少會差2倍。而且，天線地勢越高，接收效果越差！既然前端濾波器這么重要，前端濾波器該如何制作呢？射頻行業的資深大拿來教你！
同系列文章：
射頻牛人教你無線模塊如何選型
射頻牛人教你無線數傳信號的發射和解調
射頻牛人教你優質的接收前端放大器和射頻前端
前端濾波器的制作分析
許多人由于在前端沒有加濾波器，接收效果大打折扣。在天線良好的情況下距離至少會差2倍。而且，天線地勢越高，接收效果越差。為什么呢？因?yàn)楫?dāng)今的天空充斥著大量各式信號，這些信號把前端接收管堵塞了。
然而，對于435MHz的頻段前端濾波器不是那么好加的。下面開始分析。

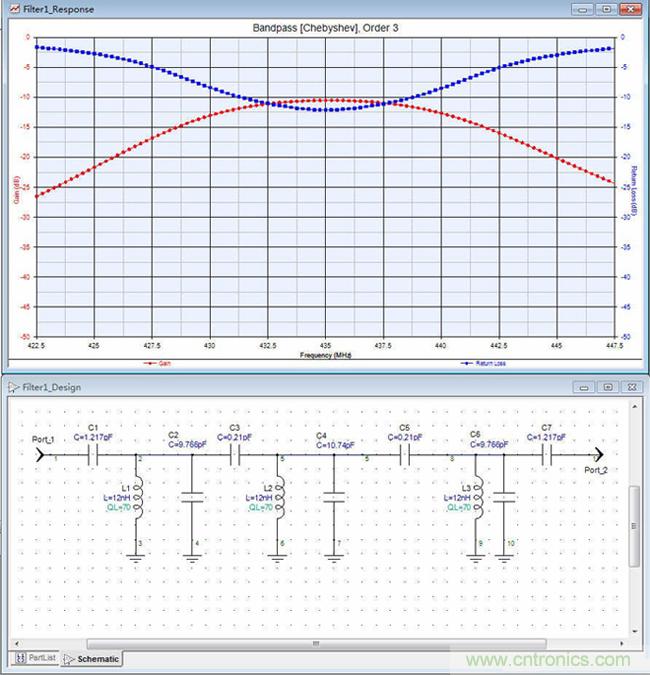

這是一套，頂端電容藕和的切比雪夫帶通濾波器，中心頻率是435MHz。由于采用市售的貼片電感(這種電感Q值最多70)，所以插入損耗極大，竟然達到了-11db，另一條曲線是反射(可以換算成駐波)。所以加入后極度影響靈敏度，因?yàn)榻邮諜C(jī)的靈敏度與第一級高放的噪聲系數直接相關，即便技術再好，比如可以把高放的噪聲系數控制到0.5，但前面濾波器的插損會實實在在的把噪聲系數惡化11db。
所以很少能見到這樣用的。

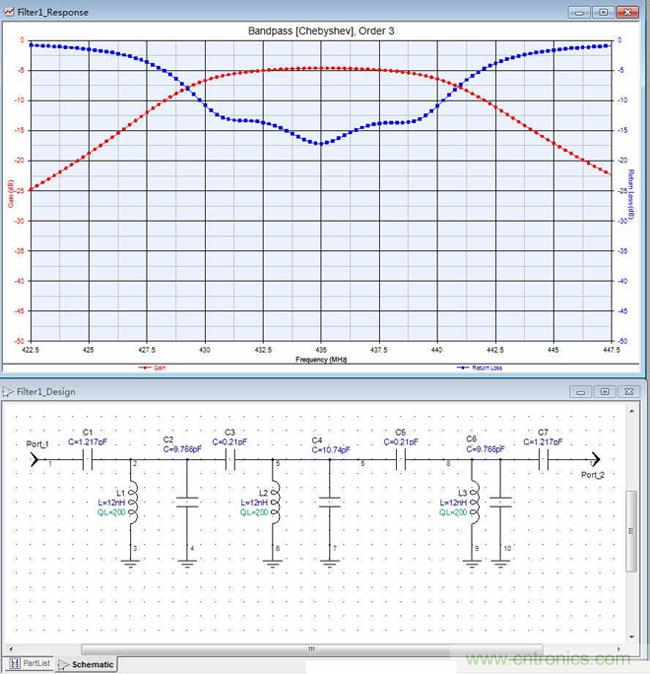

再看這張圖:
保持其他參數，把電感換成了比較好的空心線圈，雖然體積大了，但是插入損耗變成了-5左右，這就基本可以用了，但是仍然非常的難以制作。因?yàn)?
- 頂端的耦合電容只有0.2P，這個容量的電容不是很好買，所以只能把電容畫在PCB上，給1次成功帶來難度。
- 即便是12nH的電感，也不是非常好繞，而且必須是空心并且間繞，經驗不足的話不好掌握。
- 電感量還是有點大，那些電容的參數比較敏感，稍有變化會影響性能。
那么如果能夠繼續把電感的Q值變高，并且有辦法繼續減小耦合電容呢？然后再把帶寬縮一點。

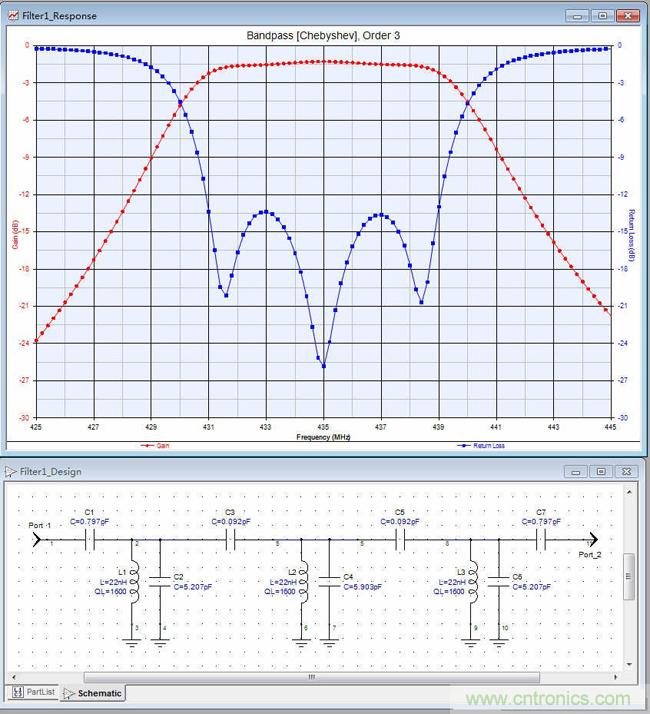

情況將是下圖:
這張圖的電感Q值陡然變成了1600，并且電感量也變大了，圖形變得非常好看，這種濾波器才可以保證接收機的眾多選擇性和靈敏度等指標，如果沒有能耗上的考慮直接在后面加一片IC，一下子就把距離拉上去了。
下頁內容：性能更好，但是尺寸太大的微帶濾波器
[page]

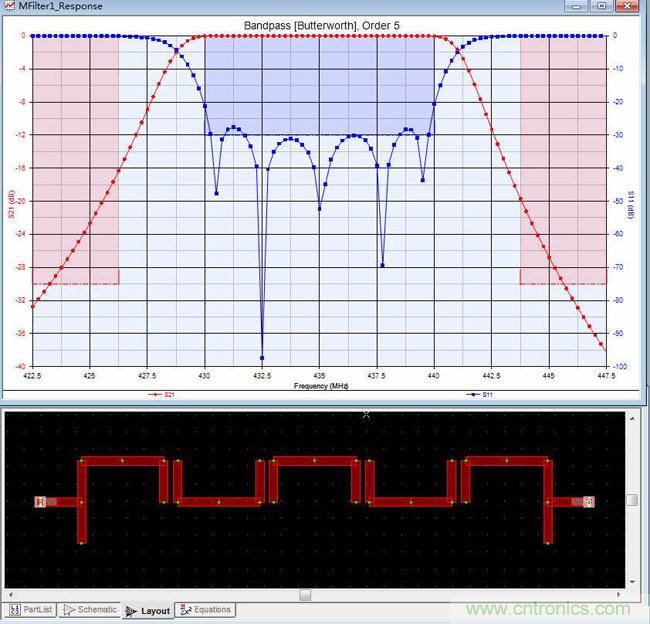

性能更好，但是尺寸太大的微帶濾波器：
實戰螺旋濾波器設計
對于這種螺旋濾波器，在國內真正會設計的人越越少了，用軟件其實已經可以很好的綜合。

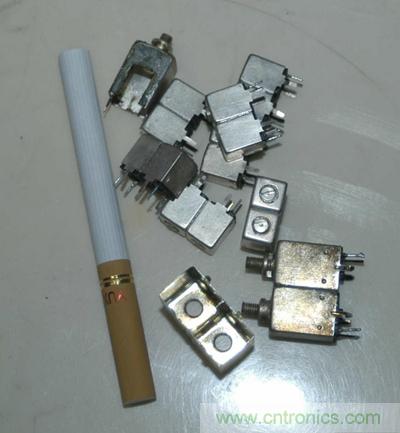

先上一張圖片介紹一下實際的435MHz移動設備用的螺旋濾波器。
這些濾波器是仿造日本東光公司的同類產品做的，指標也接近，但東光現在好像已經不做了。
其實，更好的濾波器都要比較嚴格的機加工出來，我們這次將為這款試驗機設計高品質的 2腔和4腔濾波器.
下頁內容：實戰螺旋濾波器設計
[page]

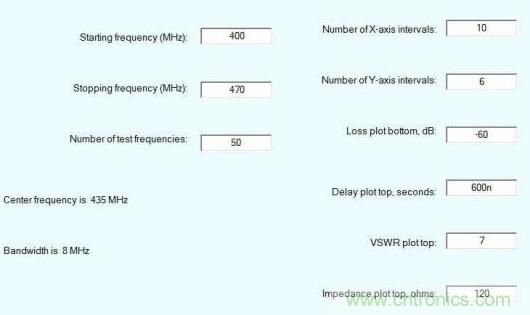

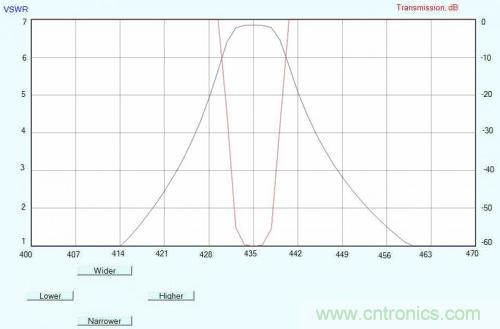

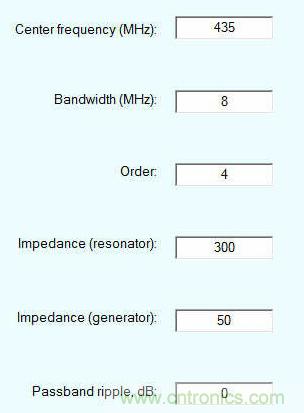

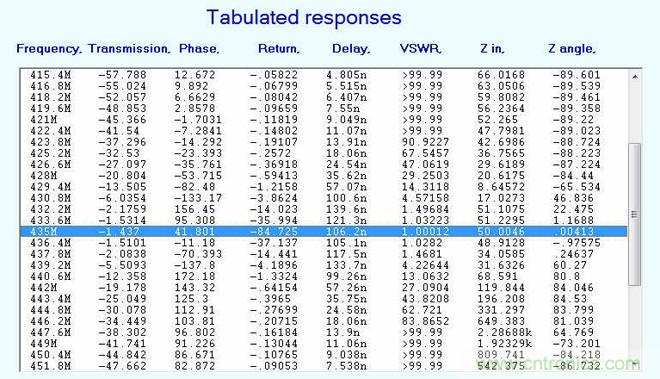

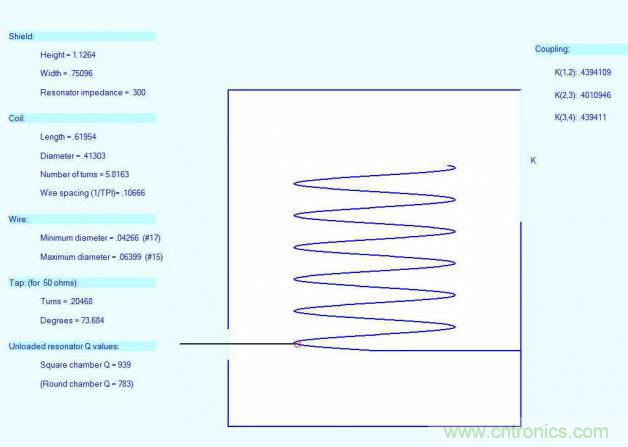

首先是這個4腔的,操作很簡單的.
