GSM/DCS雙頻段RF射頻前端設計

發布時間:2011-10-05 來源:電子發燒友

中心議題:
  • 探究GSM/DCS雙頻段RF射頻前端設計
  • 分析單芯片放大器電路
解決方案:
  • 使用射頻功率放大器實現GSM/DCS雙頻段功率放大功能

本文提出一種新穎的射頻功率放大器電路結構,使用一個射頻功率放大器實現GSM/DCS雙頻段功率放大功能,銳迪科的RDA6218就是采用這種結構。射頻功率放大器管芯由原來的兩個減少為一個,同時此結構射頻功率放大器及輸出匹配網絡與CMOS控制器、射頻開關集成至一個芯片模塊,組成 GSM/DCS雙頻段射頻前端模塊,如圖1所示。

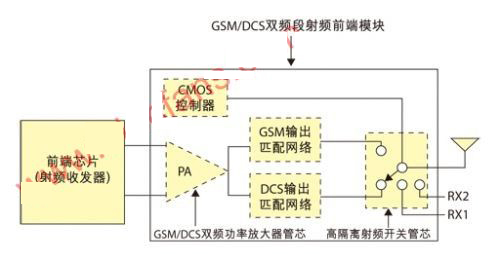

圖1 GSM/DCS雙頻段射頻前端模塊示意圖。

單芯片放大器電路


本設計中的射頻功率放大器電路采用三級放大的電路形式。如圖2所示,將射頻功率放大器電路的第一級分成兩個獨立的輸入端,分別對應于GSM 和DCS功率放大頻段。然后共用第二級和第三級放大電路。在輸出端實現了可以同時應用于GSM、DCS頻段的輸出匹配網絡。由于第二級和第三級為GSM和 DCS兩個頻段共用的電路放大級,因此在設計此兩級電路時需要同時兼顧GSM和DCS兩個頻段的要求。

圖2、 雙頻段功率放大器電路原理圖。
[page]
本電路中第三級設計為功率放大級,在通常電池電壓供電的情況下,為使GSM頻段和DCS頻段功率輸出分別達到35dBm和33dBm,因此 GSM頻段和DCS頻段的功率輸出阻抗分別設計為2Ω和3Ω。由于GSM頻段輸出功率大于DCS頻段輸出功率,因此設計第三級功率管Q3最大輸出功率達 35dBm。

該電路中第二級為功率驅動級,因?yàn)樾枰瑫r(shí)覆蓋GSM和DCS兩個頻段,頻率范圍很寬,因此設計第二級放大電路采用負反饋結構,將工作頻率從GSM頻段拓寬至DCS頻段。同時,第二、三級級間匹配網絡也設計為寬帶匹配網絡。本設計電路中,第二級和第三級的總體增益設計為25dB,頻率范圍覆蓋GSM和DCS 頻段。仿真結果如圖3所示。

圖3 第二級和第三級增益仿真結果。

由于高頻段(DCS)的增益在第二和第三級時略低,因此設計第一級放大電路時,DCS頻段第一級增益比GSM頻段第一級高約3dB。同時,在DCS 頻段射頻輸入端加入濾波網絡,如圖2所示。此濾波網絡對GSM頻段信號起到帶阻作用,同時對DCS頻段信號起到帶通作用,加入此濾波網絡可有效地提高交叉隔離度。該濾波網絡的仿真原理圖與仿真結果分別如圖4、圖5所示。本設計電路GSM頻段和DCS頻段總增益仿真結果如圖6、圖7所示。

圖4 DCS頻段輸入濾波網絡仿真原理圖。

圖5 DCS頻段輸入濾波網絡仿真結果
[page]

圖6 GSM頻段總增益仿真結果

圖7 DCS頻段總增益仿真結果

高隔離射頻開關

本文設計的GSM/DCS雙頻段射頻前端模塊中,GSM/DCS雙頻段射頻功率放大器管芯的輸出端分別與GSM輸出匹配網絡和DCS輸出匹配網絡連接至同一節點。而DCS工作頻段范圍為1710MHz~1910MHz,覆蓋了GSM頻段(880MHz~915MHz)的二次諧波頻率范圍(1760MHz~1830MHz)。因此當GSM頻段發射選通時,GSM頻段射頻信號的二次諧波可通過共同節點泄漏至DCS輸出匹配網絡,從而傳輸至天線。

雖然GSM頻段發射選通時,射頻開關DCS端為關閉狀態,但由于普通射頻開關處于關閉狀態時,隔離度只有20dB左右。因此,當GSM頻段二次諧波信號較強時,仍有一定功率的射頻信號通過射頻開關DCS端耦合至天線,使得GSM頻段發射時,天線端輸出的GSM頻段二次諧波信號較高,超出系統指標要求。為了滿足通信系統要求諧波分量在-30dBm以下的要求,射頻開關的DCS端設計為高隔離結構,當射頻開關GSM端選通時,DCS端至天線端的隔離度高達80dB,使得GSM頻段信號的二次諧波無法通過射頻開關DCS端傳輸至天線,從而極大地降低了兩個頻段之間的射頻干擾。

本文小結

本文提出一種新穎的射頻功率放大器電路結構,使用一個射頻功率放大器實現GSM/DCS雙頻段功率放大功能。同時將此結構射頻功率放大器及輸出匹配網絡與CMOS控制器、射頻開關集成至一個芯片模塊,組成GSM/DCS雙頻段射頻前端模塊,其中射頻開關采用高隔離開關設計,使得諧波滿足通信系統要求。本文設計的GSM/DCS雙頻段射頻前端模塊,在GSM發射模式下,模塊天線端輸出功率為33dBm,效率38%,諧波抑制-33dBm以下;DCS發射模式下,模塊天線端輸出功率為30dBm,效率30%,諧波抑制-33dBm以下。
