TDK開發并量產三款新型Gigaspira積層磁珠產品

發布時間:2009-04-15

產品特性:
  • 僅用一個單元就能有效地對寬頻降噪
  • 阻抗最高的GHz頻段磁珠產品
應用范圍:
  • 手機、音樂播放器
  • 相機模塊等

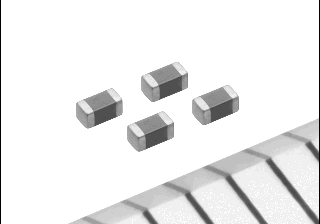

TDK公司近日宣布,已新開發出三款MMZ1005-E Gigaspira積層GHz頻帶貼片磁珠系列產品。該新產品具有業內最高阻抗效果,并計劃于6月開始批量生產。

通過獨創的積層結構技術和鐵氧體技術的開發,該產品成功實現了阻抗的提升,為TDK用于GHz頻段的寬頻降噪產品系列增添了新成員。

近年來,像手機這樣的移動設備,除了具備基本的通話功能以外,還加入了眾多的先進功能,如地面數字廣播、調頻廣播接收以及GPS功能。在使用時,每一種功能都需要不同的信號對應,如果輻射噪聲影響了接收天線或高頻電路單元,信號的接收靈敏度就會下降。因此,有必要對高密度排布的電路進行有效降噪,并使信號相互隔離。由于移動設備的尺寸變得越來越小,這就要求使用部件體積更小、占用空間更少。

針對這些市場需求,TDK開發了三款高阻抗產品,這些產品僅用一個單元就能有效地對寬頻降噪。這有助于降低使用部件數量和減小安裝面積。通過這些新產品的開發和量產,TDK的Gigaspira磁珠(MMZ1005-E)類產品形成了兩種材料、八種類型的產品系列,使客戶能夠選擇完全適合其需求的產品。

該新產品將在于4月15日,在日本幕張國際會展中心開幕的2009年日本電子、機械零配件及材料博覽會(Techno-Frontier 2009)上展出。

主要特性
● 業內阻抗最高的GHz頻段磁珠產品。
● TDK獨創的材料和工藝技術實現了低電阻。
● 符合 RoHS 指令。

主要規格

產品
阻抗
/100 MHz (Ω)
阻抗
/1 GHz (Ω)
DC阻抗
(Ω)
額定電流
(mA)
MMZ1005S 182E
1800±25%
1800±40%
1.65 max
200
MMZ1005A 182E
1800±25%
2700±40%
2.2 max
200
MMZ1005A 222E
2200±25%
3000±40%
2.3 max
150
