在移動電話中的接收和發射FM信號的內置天線

發布時間:2008-11-02 來源:今日電子/21IC

中心議題:

  • 介紹有源天線的設計思想
  • 分析可以用低增益的小型天線接收FM調頻信號的原因

解決方案:

  • 把天線的功能和免提耳機的連接線分開,最好把天線放到移動電話里面
  • 發射元件和前置放大器一起設計和整合
  • 可以用低增益的小型天線接收FM調頻信號



這幾年來,多數移動電話中都使用了無線調頻(FM)信號接收組件。由于波長長(λ~3m),占調頻頻帶較大(帶寬是FM調頻頻帶76~108MHz的35%),免提耳機的連接線常被當作天線使用,而電話的底板(也許還有使用者)則當作地線,于是在收聽時需要連接免提耳機。這種做法的缺點是不能使用藍牙免提耳機,也不能使用音頻揚聲器。最近,在短距離內傳送音頻信號的技術開始興起,即把音頻信號從便攜式MP3播放器傳送到家用收音機或者汽車收音機上,移動電話很快也會具備這個功能。所以,人們把天線的功能和免提耳機的連接線分開,最好把天線放到移動電話里面。

在整合方面的問題
在把天線集成電話里面時會出現兩個問題。第一,由于現代終端設備的尺寸很小,空間非常有限,可以接收波長會受到限制。此外,印刷電路板一般至少有一層(接地面)是完全金屬化的,與地之間的最大高度在4~8mm的范圍(相當于不到0.003λ)。因此,任何單極型天線的長度都要大量地縮短,以便產生諧振,結果在帶寬和天線的接收效率方面有很大損失。第二個問題就是發射天線的隔離。發射電線和電話里面的調頻天線是安置在一起的,尤其是在GSM850/900波段,發射器會產生嚴重的干擾。

有源天線的設計思想
很多公司都提出了相應的設計方案。以萊爾德科技股分有限公司為例,他們研制了一種內置天線(ActivvTM),可用于接收FM調頻信號。其性能與使用有源設計思想的耳機連接線相似,這就是發射元件和前置放大器一起設計,并且整合在一起。與傳統的無源天線相比,這個方法有如下優點。
● 并不要求天線的電阻必須是50Ω,因此避免了損失,也不需要會限制帶寬的匹配元件。

● 前置放大器的增益能夠減少FM調頻接收器產生的噪聲,一般為6dB左右。這相當于使用增益增大了6dB的無源天線。

● 由于有源天線的增益大,送到FM調頻接收器的信號電平更加合適。這是因?yàn)闃?biāo)準的調頻接收器中的自動增益控制(AGC)的動態范圍有限。要注意的一點是,增大增益并不能改善射頻的信噪比SNR(因?yàn)樵肼暫托盘?hào)都同樣地放大了),但在轉換成音頻信號時,它的確大量地提高了信噪比?!?/p>

● 放大器不需要無條件穩定,對于給定的晶體管(它的隔離等效參數S12不等于零),只能利用電阻性負載把它穩定,而電阻性負載又會嚴重地降低增益并且增大天線的噪聲。

與無源天線相比,有源天線的性能好得多,但這些優點是有代價的。設計和測定特性的復雜程度都增大了(在下一節將談到這點),最重要的是,要在沒有電阻性負載的情況下做到穩定,線性度要好。此外,有源元件需要靜電保護,但又不能降低靈敏度。

有源天線的特性-G/T損失
有源天線不用增益、效率、返回?fù)p失這些普通的參數來描述它的特性。例如,只要增大前置放大器的增益,或者在輸出端再串聯一級放大器,就可以隨意增大它的增益。因此,增益本身是沒有意義的。相反,有源天線的主要性能指標是按總輸出噪聲溫度正則化后的總增益(天線和放大器的增益),即G/T損失(G/T degradation)。

在實際應用中,除了受天線特性的影響,有兩個外來的因素會影響G/T損失的數值:接收器的噪聲指數和環境噪聲溫度Ta。接收器的噪聲指數會增大天線的輸出噪聲Tout(因而降低G/T),環境噪聲溫度也會增大輸出噪聲。

噪聲電平升高表示有源器件和電阻器產生的噪聲影響減少了。除非是內置天線,其發射元件的增益很低,一般情況下,天線的實際溫度支配著噪聲溫度。而且,噪聲背景強表示,在低噪聲的理想情況下,可以降低對發射元件的要求,并不會明顯地降低G/T。這點可以定性地這樣理解:效率高的天線接收到的信號大于效率低的天線接收到的信號,但是它接收到的噪聲也比較大。因此,在天線輸出端的信噪比并沒有好一些。第二點是接收器的噪聲指數NFrec也增加了天線輸出的噪聲,但是只要放大器的增益相當大(即Gamp>NFrec),它的影響就很小,與無源天線相比,這就提高了系統的性能(從噪聲背景方面講)。要注意的一點是,這兩方面(也就是背景噪聲和NFrec)的作用一般是分不開的。例如,背景噪聲溫度高時,接收器的噪聲指數起的作用就小,反過來也是這樣。

一般地講,我們不知道發射元件的效率和放大器的增益分別是多大(至少不能通過測量得到,但可以通過模擬或者模型分析得到這些數據)。相反,G/T損失是直接通過測量天線的輸出噪聲總功率得到的,這時天線是放在一個特殊的環境中(例如在消聲室中,Ta=T0),增益是用增益置換法借助一個增益已知的參照天線通過測量得到的。但是要小心。要通過標定把測量設備產生的噪聲去掉,在測量時沒有金屬物體(同軸電纜線或者電源線)和它相連。由于這個原因,萊爾德科技公司研制了一種代替電纜線的系統,它利用了光纖的原理,連同一個用電池供電的前置放大器,這些在一起可以妥善地測定小天線的電氣特性(見圖1)。估計同軸電纜線引入的測量誤差的設置如圖2所示。圖2中,在單極天線從基板上伸出來的長度不同的情況下,用同軸電纜線和光纖系統測量了它們的增益。可以看到,在長度為10mm左右(這是內置天線的實際長度)時,測量誤差超過20dB。

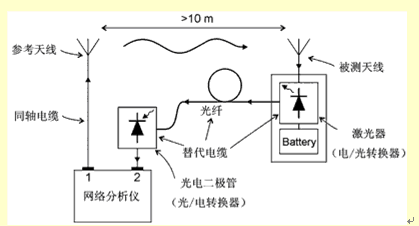

圖1 使用光纖系統、沒有使用電纜線的測量裝置

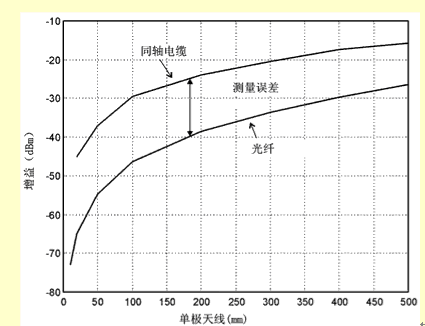

圖2 在測量小天線時,金屬電纜線引入的測量誤差
最后,要注意人體對小天線在FM調頻頻帶的增益的影響是正面的,尤其是使用者的身體與天線或者底板接觸的情況下。這是因?yàn)?,?00MHz左右,人體是效率相當好的天線,半波長是1.5m左右。圖3給出了人體接觸天線和沒有接觸天線時,接收天線的輸出頻譜。很明顯,用手接觸天線時,G/T提高了10~15dB。由于大多數使用者在聽電話時和移動電話是靠得很近的,所以可以合理地假定,F(xiàn)M調頻天線的實際性能優于它處在自由空間時的性能。

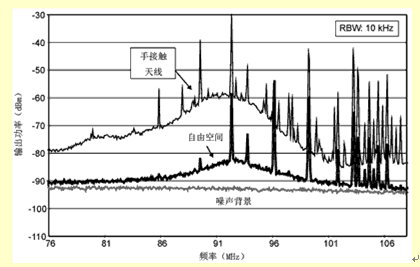

圖3 人體對增益和信噪比的影響

ActivvTM有源天線的性能
圖4說明有源天線ActivvTM的設計思想。發射元件是一匝的半環回路,發射元件的一端在底板的一側接地,發射元件的另一端接到放大器上。也可以用多匝發射元件,它能夠提高發射元件的電阻。不過在多數情況下,它起的作用不夠大?;芈返碾姼泻头糯笃鬏斎攵耍艠O和源極之間)上并聯的電容產生諧振,這樣做除了提高增益外,還增大了天線的等效阻抗的電阻部分(它也提高了穩定性),從而增強了噪聲的匹配。前置放大器是共源極電路,使用現代的微波FET晶體管,減少了噪聲。整個放大器在3V時消耗的電流是3mA,它的增益相當大,線性度也相當好。

偏置點是靠直流反饋來穩定的,通過設計把偏置電路產生的噪聲減少到幾乎為零。由于放大器的設計是配合天線進行的,放大器不需要無條件穩定(對于獨立的放大器,要求是無條件穩定的)。這是有源天線設計思想的巨大優點,因?yàn)樵诖蠖鄶?shù)情況下只有加上電阻負載才能做到無條件穩定的。而電阻負載會嚴重地降低天線的增益,并且增大天線的噪聲。人們一般擔心的是,天線的阻抗不是固定的常數,而是隨著近場環境變化而變化。不過在這種情況下,只有磁性材料(因?yàn)樗嵌搪返沫h(huán)路)影響發射元件的輸入阻抗,這是相當不尋常的。

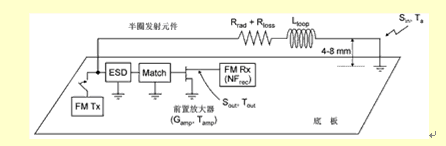

圖4 使用半個回路發射元件的ActivvTM有源天線原理圖
這也表明,天線不會因?yàn)楦浇奈矬w的影響而失去調諧。天線在諧振頻率的響應特性減少了GSM發射信號引起的串音,妥善設計發射元件也減少了這個串音。天線的一端是短路的,在另一端并聯一個電容器(從而產生諧振),交流信號由于這個電容器而與地短路,因此天線在GSM天線的E場為最大時對地短路,從而確保串音很低。對GSM串音的靈敏度是這樣測定的:把一個參照雙極天線(824~960MHz和1710~2170MHz)放在電話附近,并把它接到一個大功率CW發射器上。測量信號的惡化情況,在824MHz(信號變差的最嚴重頻率)時大約是+36dBm,遠遠高于GSM的最大輸出功率。圖5所示為Nokia 6125中的ActivvTM天線的G/T損失值和增益,是在閉路位置(最壞的情形)時的測量值相對增益而言,G/T是平坦的,這是因?yàn)榉糯笃鞯脑肼曋笖?shù)和失配程度的關系是非線性的。于是在設計放大器時可以自由一些,可以在設計上提高有源天線的G/T帶寬,而這點是無源天線做不到的。ActivvTM有源天線可用于頻率調諧(如果可以得到FM調頻接收器的控制信號)。將接收器在頻帶兩端的信噪比幾個dB(尤其是在需要覆蓋整個76~108MHz的情況下),也提高了容忍頻帶內信號堵塞的程度。不過這是屬于選用的功能,不一定會得到很好的性能。

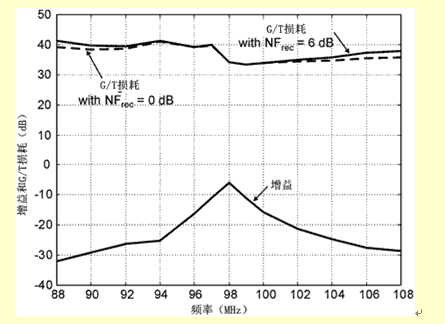

圖5 Nokia 6125電話中的ActivvTM天線G/T損失和增益的測量結果
在發射時,發射元件起標準的無源天線作用,它用一個單刀單擲(SPST)通斷控制進行連接(見圖4)。前置放大器處在Rx狀態,仍然與天線連接(但是切斷電源)。用一個內阻為50Ω的信號源供給信號時,失配的半圈天線的增益測定值如圖7所示。寬帶范圍的平均增益(或者效率)達到-53~-49dB。在開關和調頻發射組件之間接入一個匹配網絡,或者選擇適當?shù)墓Ψ泡敵鲎杩?,那么?duì)輸出功率的要求可以放寬很多。

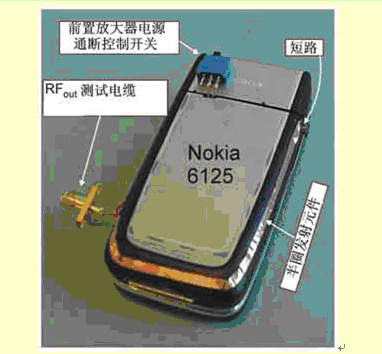

圖6 Nokia 6125電話中的ActivvTM有源天線的照片

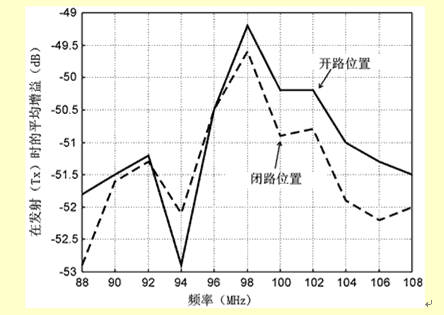

圖7 Nokia 6125電話半圈發射元件在發射(Tx)狀態下的增益測定值

為什么可以用低增益的小型天線接收FM調頻信號?
由現場測試可知,在接收FM調頻信號時,ActivvTM有源天線的性能相當于耳機連接線型天線,雖然這兩種天線的尺寸有很大差別??紤]到有源天線的體積小,它的幅射電阻大約只有1mΩ,而寄生損失電阻至少有1Ω左右,增益在-30~-50dBi的范圍內。對于大多數RF工程師來講,這樣的增益是很難接受的。但是有一個因素極大地放寬了接收FM調頻信號時對增益的要求,即很高的環境噪聲溫度。圖8是一個消聲室(為了得到保守的估計)在屏蔽裝置拿走后的噪聲電平。大多數無線系統工作在頻率高于1GHz的范圍,環境噪聲接近室溫,增益為-10dBi,相當于信噪比降低了10dB,在FM頻段內,在城市的大部分地區,由于人為噪聲的影響,噪聲電平高了大約20dB(對于調幅會更高)。因此,與完美的雙極電線相比,效率差的天線收到的信號較弱,噪聲較小。圖9給出了增益不同(0、-20、-40dB)的三種天線不同噪聲溫度時的G/T值。所有三種天線都接到噪聲指數為6dB的接收器上。對于增益為-40dB的實際天線(在室溫下G/T值減少46dB),當情況相同時,在23.000K的典型溫度下性能提高了19dB。對于有源天線,通過壓制接收器的噪聲指數,可以把性能再提高6dB。所以,從信噪比方面看,增益為 -40dB的無源天線,只比完美的雙極天線差27dB。

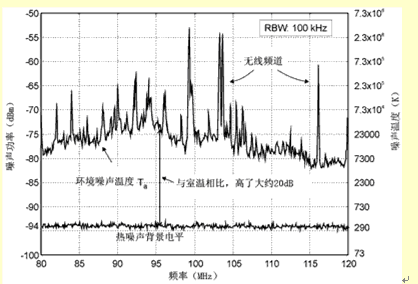

圖8 在城市中測量到的環境噪聲。

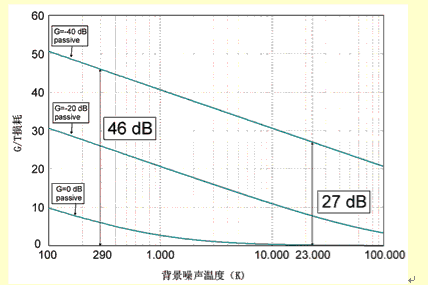

圖9 無源天線在不同環境噪聲溫度下的G/T值
