適用于緊湊型服務器電源的低通態電阻功率MOSFET

發布時間:2013-02-06 來源:電子元件技術網 責任編輯:hedyxing

【導讀】瑞薩近日宣布推出三種新型的低通態電阻MOSFET產品,包括在網絡服務器和存儲系統內的電源裝置中作為ORingFET使用的 µPA2766T1A。

瑞薩電子低通態電阻功率MOSFET µPA2766T1A
瑞薩電子低通態電阻功率MOSFET µPA2766T1A


新產品的30V電壓通態電阻為0.72m?(典型值),較瑞薩電子之前的產品降低了50%,達到業內最低水平。此外,產品的高效性以及小型表面封裝包(8-針HVSON)等功能可使得在更小規格的封裝內完成高電流控制,從而降低了功耗、實現了相對大型服務器存儲系統所用電源的微型化。

對于任務關鍵系統,常見的功能是提供冗余功率輸出,即:通過帶有對服務器存儲系統保持高可靠性的多電源裝置的ORing FET來完成。這些ORing FET被連接到每個電源裝置的功率輸出線上。在正常運行過程中,它們能夠保持接通狀態。但是,如果其中一個電源失效,相應裝置的ORing FET將會切換到斷開狀態,以確保將其與其他電源裝置隔離開,并保證失效電源裝置不會中斷系統電源。

在正常運行過程中,功率輸出線路能夠處理幾十到幾百安培的強大電流。ORing FET必須擁有低通態電阻特性以防止增加傳導損耗或降低電源電壓。

為了滿足這種需要,瑞薩電子在本公司新型低通態電阻工藝的基礎上,研發了一套(三件)MOSFET產品。新型µPA2764T1A、µPA2765T1A 和 µPA2766T1A能夠滿足上述需要,能以更小的規格提供行業領先的電源裝置內的低通態電阻。

新型低通態電阻功率MOSFET產品的主要特點

(1) 業內最低的通態電阻

新型的µPA2766T1A 可為5 mm × 6 mm 封裝內的30V應用程序提供0.72 m?的業內最低通態電阻,通過降低智能領域關鍵應用程序——網絡服務器和存儲系統中所使用的電源裝置的傳導損耗,提高了系統的總體功率效率。此外,該項功能使我們能夠抑制隨大電流產生的較大壓降。而且,即使在電源裝置出現大幅度電流波動的情況下,也能獲得高精度電源電壓。

(2)帶小面積安裝和大電流控制支持功能的8針HVSON封裝

由于金屬板用于將封裝內的FET模具連接到引腳上,所以8針HVSON 封裝可提供低封裝電阻。此項功能,加上FET模具的低通態電阻,使得即使在尺寸為5 mm × 6 mm的緊湊型封裝內,也能實現對高達130 A (ID (DC))大電流的控制。此外,在多個ORing FET以并聯的形式連接到每個電源裝置上以供應較大電流的情況下,產品的這一特征通過實現最少數量的并聯連接,還有助于縮小設備尺寸。

這三種新型MOSFET產品,包括 µPA2766T1A,擁有0.72 m?至1.05 m?(標準值)的通態電阻額定值。這一范圍可實現更好的產品選擇,從而能夠以最佳的狀態滿足用戶在運行電流或環境條件方面的要求。而且,它還使得客戶能夠提供最佳產品,有助于提高功率效率、降低空間要求。

瑞薩電子計劃進一步加強產品線的拓展,繼續努力降低通態電阻、開發更小規格的封裝,以滿足客戶不斷變化的需求。

定價與供貨情況

本公司目前可提供新型低通態電阻功率MOSFET產品的樣品。樣品的價格將會有所變動。µPA2764T1A的樣品價格將為1.20美元/單位,µPA2765T1A為1.00美元/單位,µPA2766T1A為1.80美元/單位。我們計劃在2013年2月開始新產品的批量生產,預計到2013年10月,三種產品的總體產量將會達到5,000,000個單位/月(定價和供貨情況如有變化,恕不另行通知)。

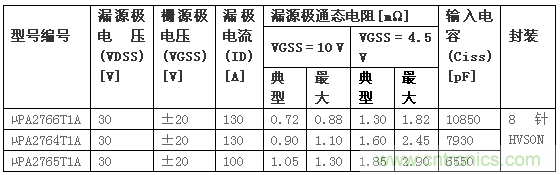

新型低通態電阻功率MOSFET產品的規格
