【導讀】數字電源是現代電子系統中降低功耗和管理日益增長的電源復雜性的重要技術之一。從智能手持設備到數據服務器和無線基站，數字電源的管理和控制提供了實時智能，使開發人員能夠構建自動適應環境并優化效率的電力系統。

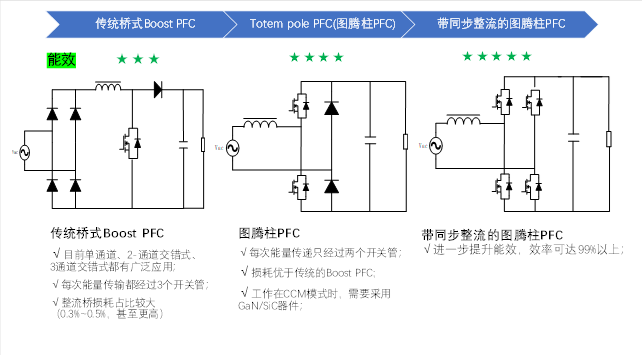

傳統拓?fù)渑c圖騰柱拓?fù)鋵?duì)比
快包分析師推薦基于國產高性能MCU小華HC32F334開發的兩路交錯無橋圖騰柱TCM_PFC數字電源方案，可廣泛應用于儲能、服務器電源等領域。
掃碼可申請免費樣片以及獲取產品技術規格書
實戰方案

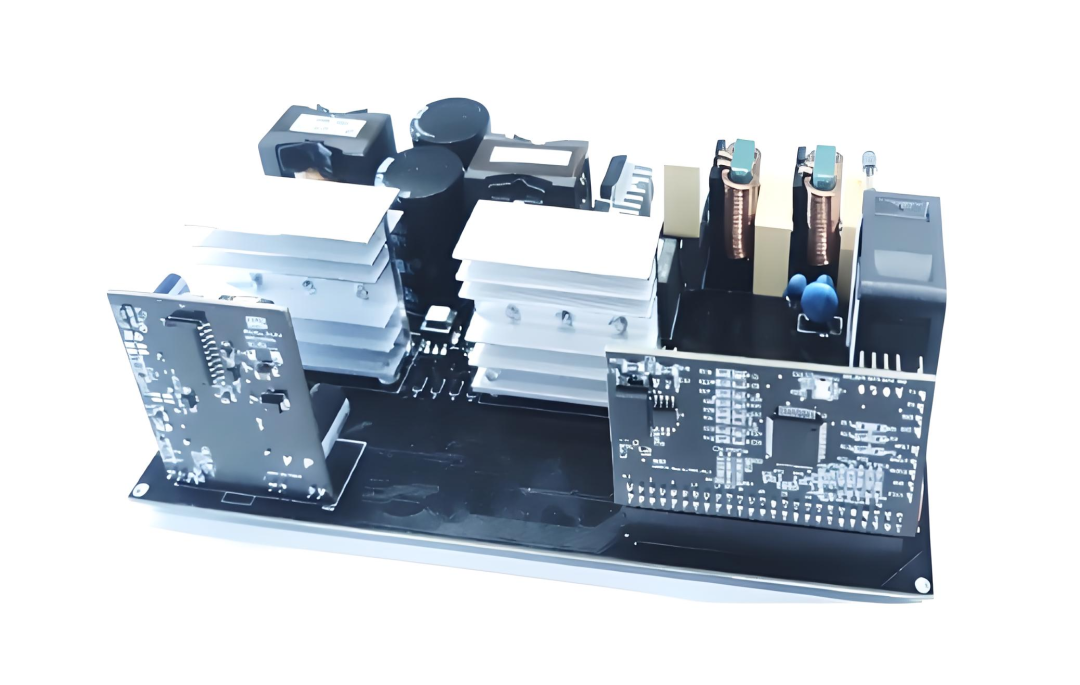

小華HC32F334兩路交錯無橋圖騰柱TCM_PFC方案

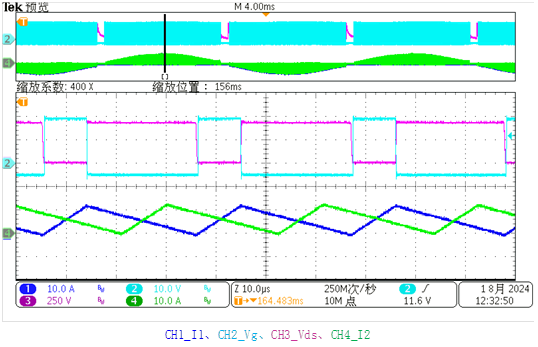

圖 5 Vin>Vout/2下的ZVS實現以及電感電流交錯波形

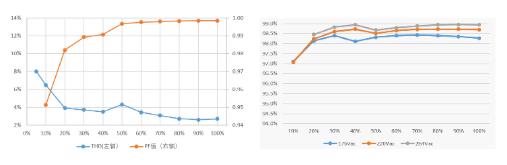

圖 6 額定220V輸入下THD曲線(左軸)和PF值(右軸)以及不同輸入下的效率曲線
方案特色：
? 輸入電壓：AC 176-264V
? 輸出電壓：DC 420V
? 功率：1600W
? 峰值效率：98.5%
? 頻率范圍：22.2kHz-300kHz
? PFC功率因素：峰值0.999
? THDI：2.5%@220V
方案簡介：

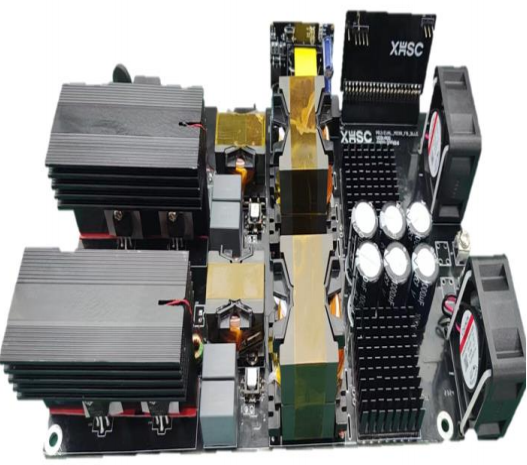

交錯式LLC電源拓?fù)淠艽蠓冉档蚅LC輸出電流紋波，可以減少輸出側濾波電容，從而減少系統體積；擴大單相LLC變換器的輸出功率容量，相比直接并聯，多相交錯后相間易于均流；輕負載時還可以以單相全橋模式工作。所以已經廣泛應用在中大功率工業領域。小華HC32F334專用數字電源控制器結合了交錯LLC的發波時序和保護需求，完全自主開發設計，支持12路130ps高精度HRPWM。
方案特色：
輸入電壓：DC 380-420V
輸出電壓：DC 48V
功率：3000W
峰值效率：97%
諧振頻率：132K
兩相均流度：＞95%
輸出紋波：＜1%
應用場景：
AC/DC、DC/DC數字電源應用，如通信與服務器電源、磚塊電源、微逆、充電樁DC/DC等。
額定功率： 輸入直流電壓：375 V 至 425 V 輸出電壓：48 V 最大輸出電流：62.5 A 輸出功率：3 kW 峰值效率：95.3% 高頻變壓器隔離電壓：4 kV 諧振和開關頻率： 最大DC-DC開關頻率：380 kHz（啟動時） 閉環開關頻率：120kHz 至 250kHz 諧振頻率：175 kHz 保護機制： 輸入和輸出端的欠壓和過壓保護 過熱保護 短路保護 根據輸出功率和溫度調節空氣流速的強制冷卻 效率： 自適應同步整流 輕負載突發模式
應用場景：
掃碼可申請免費樣片以及獲取產品技術規格書
